Descriere

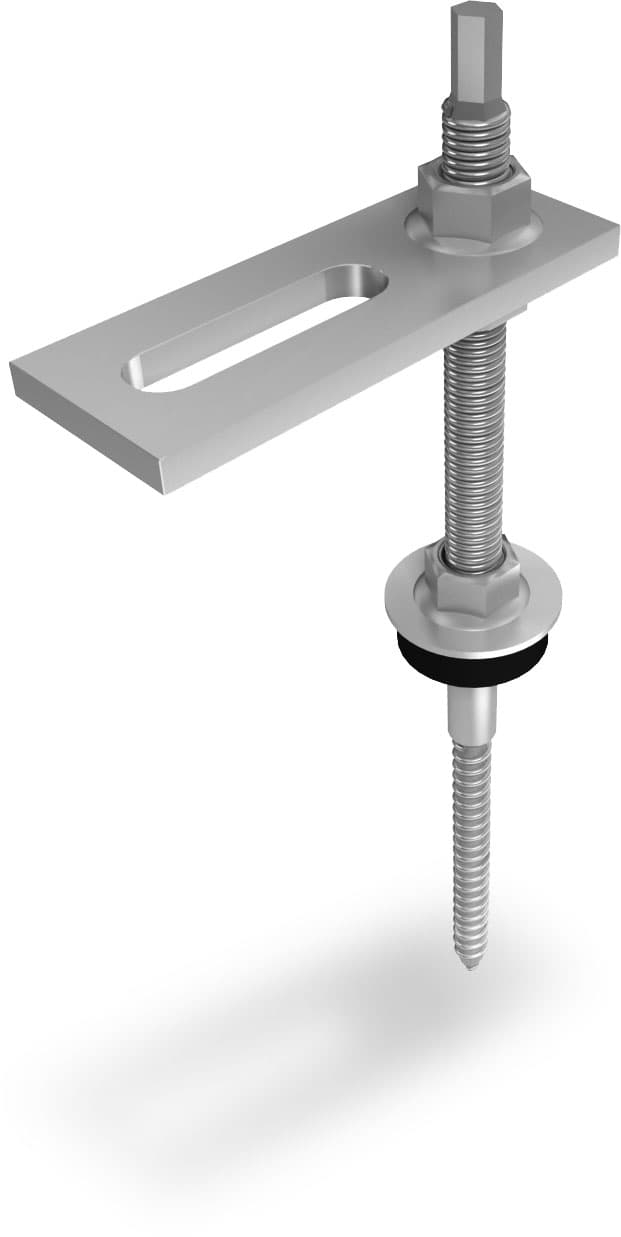

SolidRail HangerBolt M10x250 este un set de fixare pentru structuri fotovoltaice, proiectat pentru ancorarea componentelor sistemului de montaj pe substructura din lemn. Configuratia include placa adaptoare si garnitura pentru fibrociment, fiind potrivita pentru aplicatii pe acoperisuri inclinate cu invelitoare ondulata din fibrociment. Placa adaptoare permite realizarea conexiunii cu elementele structurii de sustinere a panourilor fotovoltaice.

Surubul are filet metric M10 si lungime totala de 250 mm. Lungimea filetului pentru lemn este de 67 mm, iar lungimea filetului metric este de 85 mm. Setul include o placa adaptoare din aluminiu de 40 x 90 mm, un surub din otel inoxidabil A2-40 cu garnitura EPDM, trei piulite hexagonale cu flansa zimtata M10 din inox A2, similare DIN 6923, si o saiba cu diametrul mare din inox A2, conform DIN 9240, cu dimensiunea 10,5 x 30 x 1,5 mm. Greutatea indicata este de aproximativ 199,8 g per bucata.

Montajul se realizeaza prin pozitionarea surubului prin invelitoare si insurubarea partii pentru lemn in elementul portant al acoperisului. Garnitura EPDM si saiba se aseaza la nivelul invelitorii pentru etansarea zonei de trecere, iar placa adaptoare se regleaza si se fixeaza cu piulitele furnizate pentru conectarea structurii de montaj. Pozitia finala trebuie stabilita conform distantei dintre capriori, geometriei acoperisului si configuratiei sistemului fotovoltaic.

Pentru siguranta si durabilitate, instalarea trebuie efectuata numai pe substructura din lemn verificata structural, cu respectarea instructiunilor de montaj ale sistemului si a calculelor pentru incarcarile din vant si zapada. Nu se recomanda folosirea produsului pe suporturi neconfirmate sau inlocuirea componentelor setului cu piese incompatibile. Produsul este indicat cu aprobare generala, iar etanseitatea trebuie verificata dupa montaj.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit acest surub de fixare?

Este destinat fixarii pe substructura din lemn si este potrivit pentru acoperisuri cu invelitoare ondulata din fibrociment, datorita garniturii EPDM incluse.

Ce include setul de fixare?

Setul include surubul M10x250, placa adaptoare din aluminiu, garnitura EPDM, trei piulite hexagonale cu flansa zimtata si o saiba cu diametrul mare.

Care sunt lungimile filetelor?

Filetul pentru lemn are lungimea de 67 mm, iar filetul metric M10 are lungimea de 85 mm.

Este necesar un calcul structural pentru montaj?

Da. Distantele de montaj si alegerea punctelor de fixare trebuie stabilite in functie de substructura acoperisului si de incarcarile locale de vant si zapada.

Ce rol are garnitura EPDM?

Garnitura EPDM contribuie la etansarea zonei in care elementul de fixare traverseaza invelitoarea acoperisului.
