Surub dublu SolidRail M12x200

Descriere

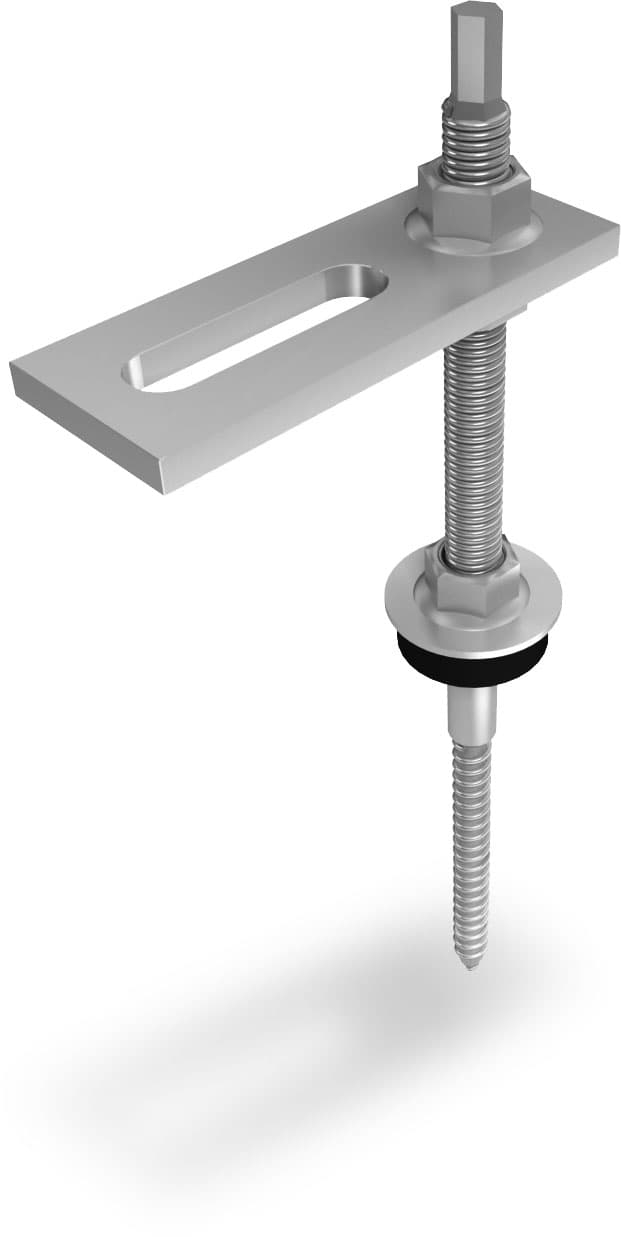

Surubul dublu SolidRail M12x200 este un element de fixare preasamblat destinat montajului structurilor fotovoltaice pe acoperisuri inclinate cu substructura din lemn si invelitoare ondulata din fibrociment. Placa adaptoare cu fanta permite realizarea conexiunii cu sina de montaj si ajustarea pozitiei acesteia in cadrul configuratiei proiectate.

Produsul are diametrul M12 si lungimea totala de 200 mm. Lungimea filetului pentru lemn este de 80 mm, iar lungimea filetului metric este de 100 mm. Actionarea se realizeaza cu cheie hexagonala de 9 mm. Ansamblul este realizat din otel inoxidabil A2, aluminiu si EPDM si include surubul dublu, placa adaptoare din aluminiu de 40 x 90 mm, trei piulite cu flansa zimtata si o saiba cu diametru mare. Este prevazut cu garnitura pentru fibrociment si aprobare generala.

Pentru montaj pe fibrociment ondulat cu suport din lemn, se realizeaza gaurirea prealabila conform instructiunilor de montaj: 15 mm in profilul de fibrociment si 8,5 mm in substructura din lemn pentru varianta M12. Surubul se introduce prin invelitoare si se fixeaza in elementul portant din lemn, fara strangere excesiva; garnitura trebuie sa fie usor comprimata si sa se sprijine uniform pe suprafata. Inaltimea placii adaptoare se regleaza din piulita inferioara, apoi se blocheaza cu piulita superioara.

Este compatibil cu sistemele de sine SolidRail si InsertionRail. Dimensionarea distantelor dintre punctele de fixare, adancimea de insurubare si verificarea capacitatii portante trebuie stabilite prin calcul static pentru proiectul concret. Montajul trebuie efectuat de personal calificat, cu respectarea instructiunilor sistemului, a normelor nationale de impamantare, protectie la trasnet si siguranta pentru lucrul la inaltime.

Intrebari frecvente

Pentru ce tip de acoperis este recomandat acest surub dublu?

Este destinat acoperisurilor inclinate cu invelitoare ondulata din fibrociment si substructura portanta din lemn.

Ce include ansamblul preasamblat?

Ansamblul include surubul dublu, placa adaptoare din aluminiu cu fanta, garnitura de etansare, trei piulite cu flansa zimtata si o saiba cu diametru mare.

Ce gauri prealabile se recomanda pentru montajul M12?

Conform instructiunilor de montaj pentru acest tip de prindere, se foloseste o gaura de 15 mm in profilul din fibrociment si o gaura de 8,5 mm in substructura din lemn.

Poate fi utilizat cu orice sina fotovoltaica?

Este proiectat pentru sistemele de sine SolidRail si InsertionRail. Compatibilitatea finala trebuie verificata in proiectul sistemului de montaj.

Este necesara verificarea statica a montajului?

Da. Distantele dintre fixari, adancimea de insurubare si capacitatea portanta trebuie stabilite in functie de structura acoperisului, incarcarile locale si configuratia instalatiei fotovoltaice.
