Surub lemn Heco Topix Plus 6x100

Descriere

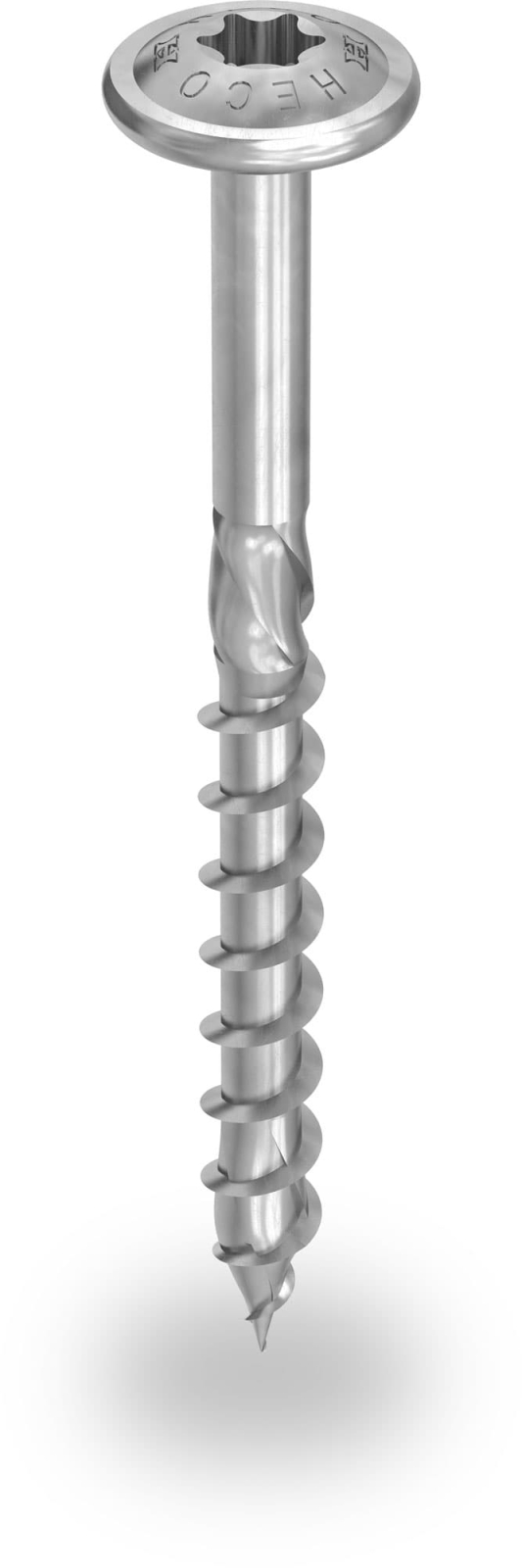

Surubul pentru lemn Heco Topix Plus 6x100 este un element de fixare destinat realizarii conexiunilor mecanice in substructuri din lemn pentru sisteme fotovoltaice instalate pe acoperisuri inclinate. Capul cu flansa asigura o suprafata ampla de contact pentru fixarea carligelor de acoperis, iar geometria autoforanta permite o montare rapida si sigura, inclusiv fara gaurire prealabila atunci cand configuratia de montaj o permite.

Surubul are diametrul de 6 mm si lungimea de 100 mm. Este prevazut cu cap cu flansa cu diametrul de 14 mm, antrenare hexalobulara T25 si filet partial. Materialul este otel inoxidabil A2, adecvat pentru utilizarea in exterior in cadrul structurii de montaj. Produsul beneficiaza de certificare ETA si este compatibil cu sistemele InsertionRail, SingleRail si SolidRail pentru aplicatii pe acoperis inclinat.

Pentru montajul carligelor de acoperis pe structura din lemn se utilizeaza intotdeauna minimum doua suruburi pentru fiecare carlig. Pentru acest diametru, documentatia de montaj indica utilizarea bitului T25, un diametru recomandat pentru pregaurire de 4 mm si un cuplu maxim de insurubare de 5,3 Nm. Capul surubului trebuie sa se aseze plan pe placa de baza a carligului, fara a ramane inclinat sau nefixat complet.

Alegerea lungimii surubului, distantele fata de marginea capriorului si configuratia finala trebuie stabilite conform proiectului structurii si instructiunilor sistemului de montaj. Pentru surubul de 6 mm, distanta minima fata de marginea laterala a capriorului este de 18 mm, latimea minima a capriorului este de 36 mm, iar distanta minima intre carlige pe acelasi caprior este de 150 mm; pentru lemnul de Douglas, aceasta ultima distanta trebuie majorata cu 50%. Este necesara o adancime minima de patrundere in lemn de 24 mm, iar varful surubului nu trebuie sa iasa din lemnul structural portant.

Intrebari frecvente

Pentru ce tip de aplicatie este potrivit acest surub?

Este destinat fixarii carligelor de acoperis pe substructuri din lemn, in cadrul sistemelor fotovoltaice montate pe acoperisuri inclinate.

Ce unealta este necesara pentru insurubare?

Surubul utilizeaza antrenare hexalobulara T25, fiind necesar un bit compatibil T25.

Este necesara pregaurirea lemnului?

Surubul este autoforant si poate fi montat fara pregaurire in conditiile admise de sistem. Pentru pregaurire, documentatia indica un diametru recomandat de 4 mm pentru suruburile cu diametrul de 6 mm.

Cate suruburi se folosesc pentru fixarea unui carlig de acoperis?

Pentru fixarea unui carlig de acoperis pe structura din lemn se utilizeaza intotdeauna cel putin doua suruburi.

Care este cuplul maxim de insurubare?

Cuplul maxim indicat pentru acest surub cu diametrul de 6 mm este de 5,3 Nm.
