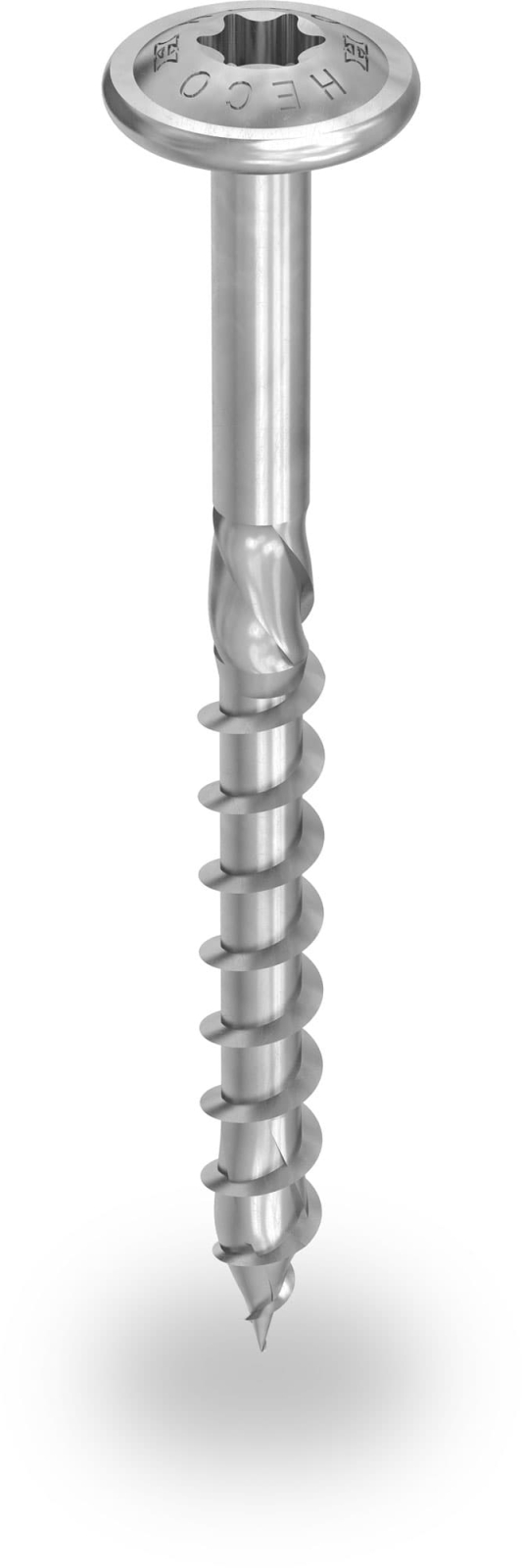

Surub lemn Heco Topix Plus 8x180

Descriere

Surubul pentru lemn Heco Topix Plus 8x180 este un element de fixare pentru structuri fotovoltaice montate pe acoperisuri inclinate. Este destinat in special prinderii carligelor de acoperis pe substructura din lemn si este compatibil cu sistemele InsertionRail, SingleRail si SolidRail. Capul cu flansa permite asezarea ferma pe placa de baza a carligului, pentru o transmitere corecta a sarcinilor catre structura portanta.

Dimensiunile nominale sunt diametru 8 mm si lungime 180 mm. Surubul are cap cu flansa cu diametrul de 18 mm, filet partial, antrenare hexalobulara T40 si este fabricat din otel inoxidabil A2. Produsul beneficiaza de certificare ETA si este livrat in unitate de vanzare de 50 bucati. Constructia permite montaj rapid, fara gaurire prealabila in lemn de rasinoase, in conditiile de aplicare indicate de instructiunile de montaj.

La fixarea unui carlig de acoperis pe structura din lemn se utilizeaza intotdeauna minimum doua suruburi. Pentru lemn de rasinoase, diametrul recomandat al gaurii de ghidare este 5 mm atunci cand gaurirea este necesara, iar pentru lemn de esenta tare este necesara pregatirea unei gauri de 6 mm. Se foloseste un bit T40, iar cuplul maxim de insurubare indicat pentru suruburile cu diametrul de 8 mm este 12,6 Nm. Dupa montaj, capul cu flansa trebuie sa fie asezat plan pe baza carligului, iar surubul trebuie introdus complet in lemnul structurii portante.

Alegerea lungimii, numarului de suruburi si a pozitiei de montaj trebuie facuta in functie de geometria capriorului, tipul lemnului si incarcarile din vant si zapada. Pentru aceasta dimensiune, instructiunile indica o distanta minima fata de marginea laterala a capriorului de 17,5 mm si o latime minima a capriorului de 45 mm, in conditiile configuratiilor de carlige specificate. Adancimea minima de ancorare este de cel putin 4 ori diametrul surubului, respectiv 32 mm. Verificarea capacitatii structurale a acoperisului si calculul conform Eurocode 5 sunt necesare inaintea instalarii sistemului fotovoltaic.

Intrebari frecvente

Pentru ce se utilizeaza acest surub pentru lemn?

Este utilizat la fixarea carligelor de acoperis pe substructuri din lemn, in cadrul sistemelor de montaj pentru panouri fotovoltaice instalate pe acoperis inclinat.

Din ce material este fabricat surubul?

Surubul este fabricat din otel inoxidabil A2, material ales pentru rezistenta la coroziune in aplicatii exterioare.

Ce bit este necesar pentru montaj?

Pentru actionare este necesar un bit cu profil hexalobular T40.

Este necesara gaurirea prealabila?

Montajul fara gaurire prealabila este permis pentru lemn de rasinoase, conform instructiunilor de montaj. Pentru lemn de esenta tare se recomanda gaura de ghidare cu diametrul de 6 mm.

Care este cuplul maxim de insurubare?

Cuplul maxim indicat pentru acest surub cu diametrul de 8 mm este de 12,6 Nm.
