Descriere

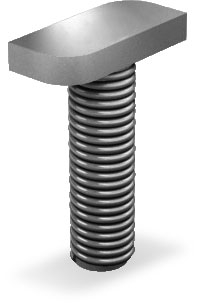

Surubul cu cap T 28/15 este un element de fixare pentru structuri de montaj fotovoltaic, proiectat pentru introducerea in camera inferioara a sinelor SolidRail. Geometria capului permite montarea in punctul necesar de pe sina si deplasarea ulterioara a surubului atunci cand configuratia sistemului necesita ajustari de pozitie. Este adecvat pentru aplicatii pe acoperis inclinat si pentru realizarea conexiunilor mecanice din structurile de sustinere a modulelor fotovoltaice.

Surubul are filet metric M10 cu lungimea de 30 mm. Capul de tip T 28/15 are dimensiunile de 22.5 x 10.5 x 4 mm, fiind configurat pentru profilul camerei inferioare a sinei compatibile. Componenta este fabricata din otel inoxidabil 1.4301, cu clasa de material A2-70. Este compatibila cu sistemele de montaj InsertionRail si SolidRail.

La instalare, capul surubului se introduce in canalul inferior al sinei si se gliseaza pana la pozitia de fixare dorita. Dupa alinierea elementelor structurii, filetul M10 permite montarea unei piulite sau a altui element de strangere compatibil, ales conform configuratiei sistemului. Pozitionarea mobila in sina simplifica reglajul conexiunilor si adaptarea la distantele necesare intre componente.

Pentru o fixare corecta, montajul trebuie realizat numai cu piese compatibile ale sistemului de sustinere si conform instructiunilor de proiectare si instalare aplicabile. Se recomanda verificarea orientarii capului in canalul sinei, a strangerii finale si a compatibilitatii dintre surub, piulita si elementele conectate. Utilizarea corecta contribuie la obtinerea unei prinderi sigure in structurile pentru instalatii fotovoltaice.

Intrebari frecvente

Pentru ce se utilizeaza acest surub cu cap T?

Se utilizeaza pentru realizarea fixarilor in camera inferioara a sinelor de montaj compatibile din structuri fotovoltaice, inclusiv in sistemele SolidRail si InsertionRail.

Ce dimensiune are filetul?

Surubul are filet metric M10 si lungimea filetului de 30 mm.

Din ce material este realizat?

Este realizat din otel inoxidabil 1.4301, cu clasa de material A2-70.

Poate fi repozitionat dupa introducerea in sina?

Da. Dupa introducerea in canalul inferior al sinei, surubul poate fi glisat pana la pozitia necesara inainte de strangerea finala.

Care sunt dimensiunile capului?

Capul de tip T 28/15 are dimensiunile de 22.5 x 10.5 x 4 mm.
