Descriere

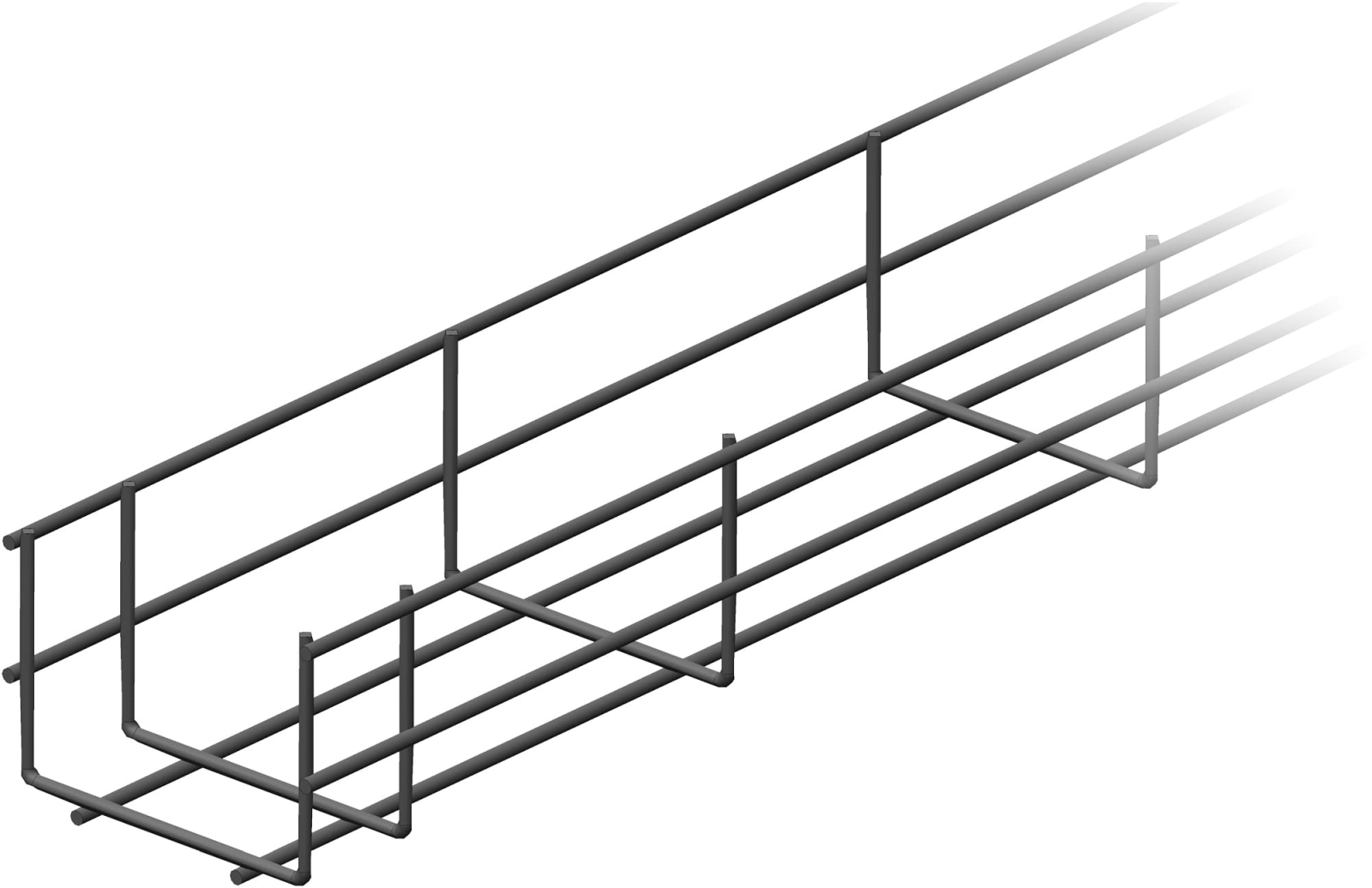

Tava plasa este un accesoriu pentru organizarea si protejarea traseelor de cabluri din instalatiile fotovoltaice. Constructia deschisa permite pozitionarea ordonata a cablurilor pe acoperis, fiind potrivita pentru aplicatii pe acoperis plan si pentru instalatii realizate pe tabla trapezoidala, cu suporturile compatibile din sistemul de montaj.

Produsul are dimensiunile de 3000 x 100 x 75 mm, in ordinea lungime x latime x inaltime. Este realizat din otel cu protectie zincata, iar diametrul sarmei este de 3,9 mm. Greutatea unei bucati este de 2,649 kg. Tava este prevazuta pentru utilizare ca accesoriu de management al cablurilor in sistemele fotovoltaice pentru acoperis plan.

Montajul se realizeaza impreuna cu elemente de sustinere compatibile pentru acoperis plan sau cu suporturi PVX Minimount pentru tabla trapezoidala. Pentru prelungirea traseului se utilizeaza conectorul dedicat pentru tava plasa; sunt necesari doi conectori pentru fiecare tava. Elementele de prindere, suporturile si conectorii se aleg separat, in functie de tipul acoperisului si de configuratia proiectului.

Instalarea trebuie efectuata de personal calificat, conform instructiunilor sistemului de montaj si cerintelor proiectului. Se va verifica stabilitatea suporturilor, compatibilitatea cu invelitoarea acoperisului, fixarea corecta a imbinarilor si dispunerea cablurilor astfel incat acestea sa nu fie tensionate, deteriorate sau expuse muchiilor neprotejate.

Intrebari frecvente

Pentru ce se foloseste tava plasa pentru cabluri?

Este utilizata pentru ghidarea ordonata a cablurilor din instalatiile fotovoltaice, contribuind la un traseu mai organizat pe acoperis.

Care sunt dimensiunile tavii plasa?

Tava are 3000 mm lungime, 100 mm latime si 75 mm inaltime. Diametrul sarmei este de 3,9 mm.

Cum se imbina mai multe tavi plasa?

Pentru continuarea traseului se foloseste conectorul dedicat pentru tava plasa. Sunt necesari doi conectori pentru fiecare tava.

Poate fi montata pe tabla trapezoidala?

Da, poate fi utilizata pe tabla trapezoidala impreuna cu suporturile compatibile PVX Minimount, conform instructiunilor de montaj ale sistemului.

Sunt incluse suporturile si elementele de fixare?

Tava reprezinta componenta de management al cablurilor. Suporturile, conectorii si elementele de fixare se aleg separat in functie de aplicatie.
