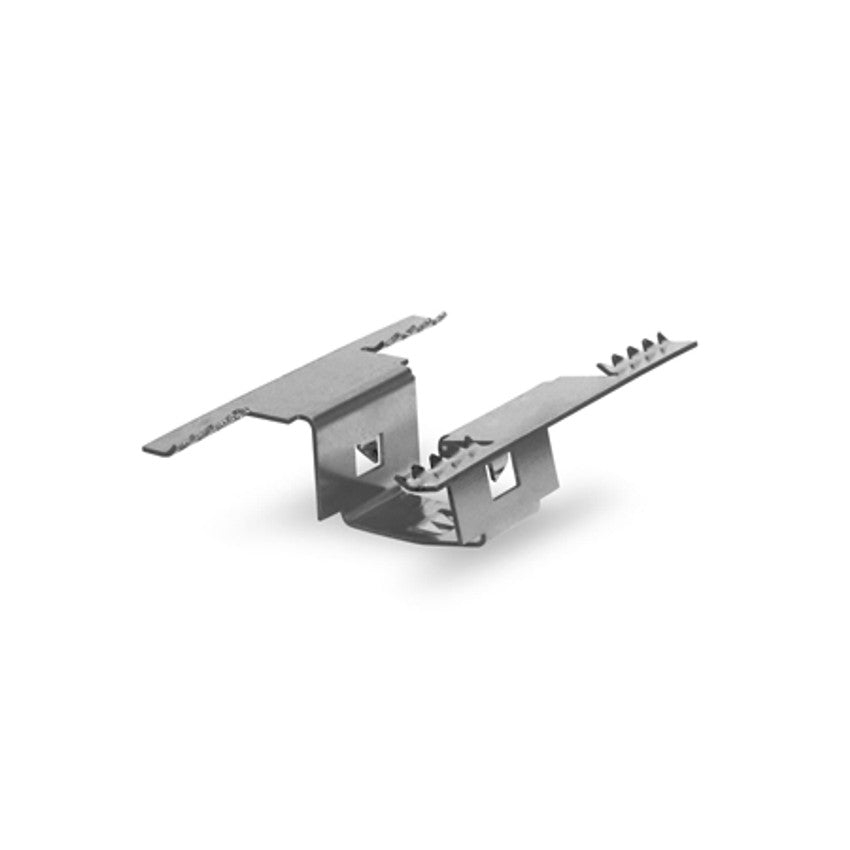

TerraGrif K2MI Duo

Descriere

TerraGrif K2MI Duo este un accesoriu de impamantare si echipotentializare destinat structurilor de montaj pentru sisteme fotovoltaice. Piesa realizeaza contactul electric dintre rama modulului si structura de sustinere, fiind folosita pentru continuitatea legaturii de echipotential sau pentru impamantarea ramelor panourilor fotovoltaice. Este recomandata pentru aplicatii cu sisteme MiniRail si Dome V.

Componenta este fabricata din otel inoxidabil 301 TA. Are dimensiunile de 40 x 11,7 x 36 mm si o greutate de 3,6 g, fiind o solutie compacta pentru integrarea in zona de prindere a modulului. Forma cu elemente de contact este conceputa pentru realizarea contactului conductor intre componentele ansamblului de montaj.

Montajul se efectueaza impreuna cu elementele de fixare compatibile ale structurii fotovoltaice, astfel incat piesa sa fie pozitionata corect intre rama modulului si profilul sau elementul de sustinere. Numarul si pozitia clemelor de echipotentializare trebuie stabilite conform configuratiei sistemului, instructiunilor de montaj si proiectului electric al instalatiei.

Sistemul TerraGrif este destinat unei solutii rapide de impamantare a modulelor si este prezentat ca fiind conform cerintelor de impamantare din NF C 15-100 si ghidul UTE C15-712-1, cu testare si aprobare LCIE Bureau Veritas. Dupa utilizare si demontare, piesa nu trebuie refolosita. Instalarea trebuie realizata de personal calificat, cu respectarea normativelor locale, a instructiunilor structurii de montaj si a cerintelor de protectie la trasnet si impamantare aplicabile proiectului.

Intrebari frecvente

La ce foloseste TerraGrif K2MI Duo?

Este utilizat pentru realizarea legaturii de echipotential intre rama modulului fotovoltaic si structura de montaj sau pentru impamantarea ramelor modulelor, in aplicatii compatibile MiniRail si Dome V.

Din ce material este realizata piesa?

Componenta este realizata din otel inoxidabil 301 TA.

Care sunt dimensiunile si greutatea?

Dimensiunile sunt 40 x 11,7 x 36 mm, iar greutatea este de 3,6 g.

Poate fi reutilizata dupa demontare?

Nu. Dupa ce a fost montata si apoi demontata, piesa nu trebuie reutilizata.

Este necesara instalarea de catre un specialist?

Da. Legaturile de impamantare si echipotentializare trebuie executate de personal calificat, conform proiectului instalatiei, instructiunilor de montaj si normativelor locale.
