Descriere

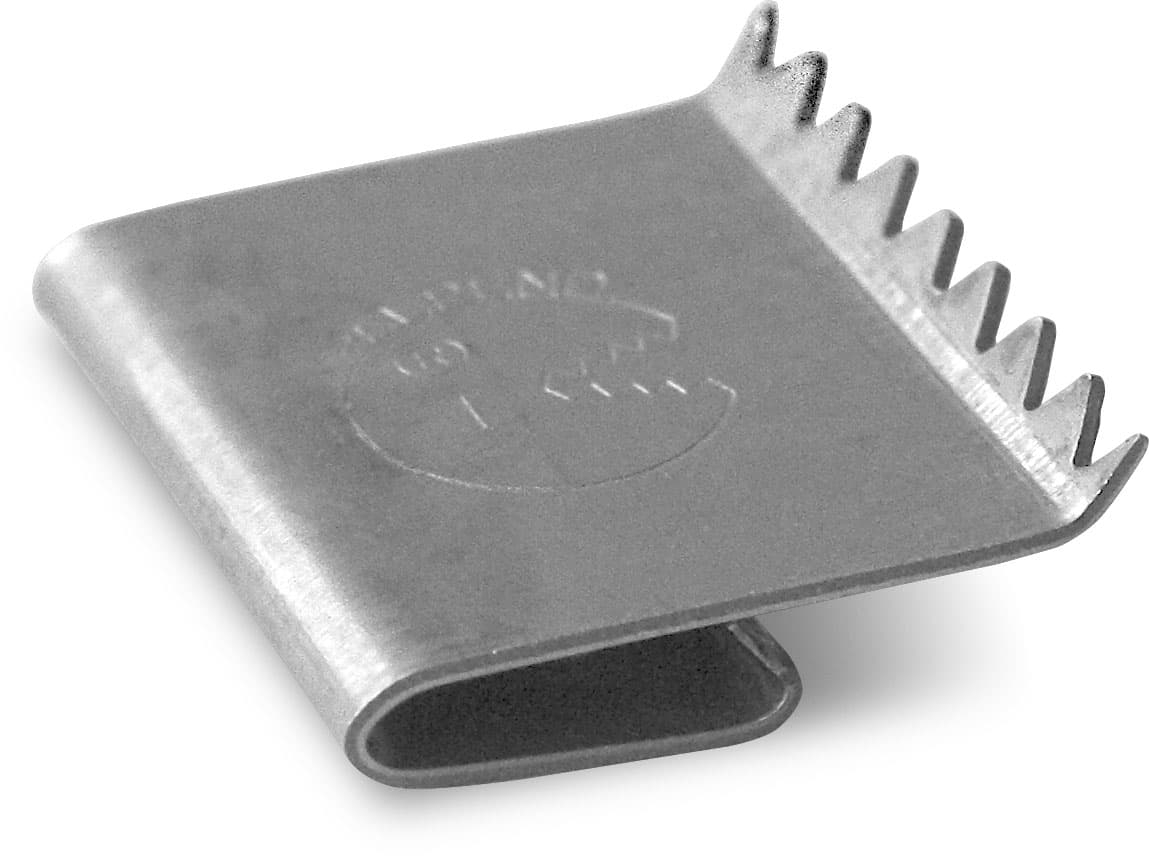

TerraGrif K2U17 este un accesoriu de montaj destinat realizarii egalizarii de potential in structurile fotovoltaice si impamantarii ramelor modulelor. Piesa se monteaza pe partea inferioara a ramei modulului, unde dintii de contact ajuta la stabilirea legaturii electrice intre rama si structura de sustinere. Este o solutie compacta pentru instalatii fotovoltaice pe acoperisuri inclinate si aplicatii de fatada.

Componenta este fabricata din otel inoxidabil 301 TA. Dimensiunile indicate sunt de 20 x 5,8 x 17 mm, iar greutatea unei piese este de aproximativ 1,8 g. Unitatea de vanzare este de 100 bucati. Produsul face parte din categoria accesorii pentru protectie la trasnet si impamantare si poate fi utilizat cu sistemele BasicRail, InsertionRail, MiniRail, MultiRail, SingleRail, SolidRail si WallPV.

Montajul se realizeaza prin pozitionarea clemei sub rama modulului, in zona componentelor adiacente ale structurii de montaj. Pentru configuratiile in care se utilizeaza aceasta metoda de impamantare a ramei, instructiunile de montaj prevad folosirea unei piese pentru fiecare modul. Inainte de instalare trebuie verificata compatibilitatea dintre geometria ramei modulului, sistemul de montaj si configuratia proiectului.

Pentru functionare corecta, contactele metalice trebuie montate pe suprafete curate si in pozitia prevazuta de instructiunile sistemului. Clema nu trebuie reutilizata dupa ce a fost montata si apoi demontata. Nu este potrivita pentru rame de module cu partea inferioara rotunjita; verificarea profilului ramei si realizarea legaturilor de protectie trebuie efectuate de personal calificat, cu respectarea normelor locale aplicabile.

Intrebari frecvente

La ce se foloseste TerraGrif K2U17?

Este utilizat pentru egalizarea de potential a structurii de montaj sau pentru impamantarea ramelor modulelor fotovoltaice.

Din ce material este realizata clema?

Piesa este realizata din otel inoxidabil 301 TA, ales pentru utilizare in structuri de montaj fotovoltaice.

Cate cleme sunt necesare pentru un modul?

In instructiunile de montaj pentru configuratiile compatibile este indicata folosirea unei cleme pentru fiecare modul.

Poate fi reutilizata dupa demontare?

Nu. Dupa montare si demontare, clema nu trebuie reutilizata.

Este compatibila cu orice rama de modul?

Este compatibila cu aproape toate tipurile de module, dar trebuie verificata forma partii inferioare a ramei. Nu se utilizeaza pe rame cu partea inferioara rotunjita.
