TiltUp Vento Beam 1600 mm

Descriere

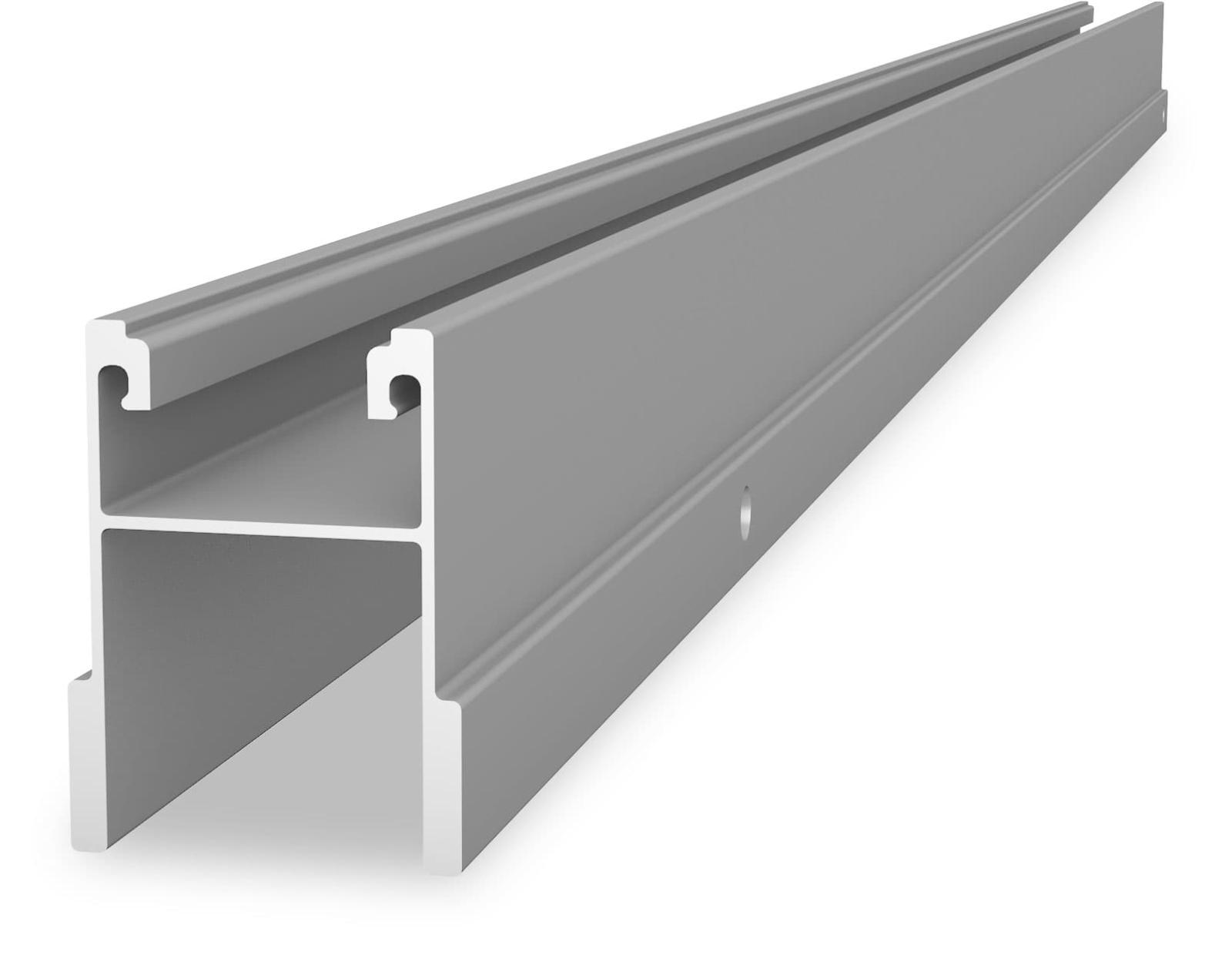

TiltUp Vento Beam este profilul superior al sistemului de montaj TiltUp Vento, utilizat la realizarea structurii inclinate pentru module fotovoltaice. Este destinat instalatiilor pe acoperisuri plate si functioneaza ca element de elevare in ansamblul sistemului, impreuna cu piesele de sprijin, sinele de montaj si elementele de fixare compatibile.

Profilul are lungimea de 1600 mm si greutatea de 1,815 kg. Este realizat din aluminiu, pentru un raport eficient intre rezistenta mecanica si greutate redusa. Unitatea de vanzare este de o bucata, iar ambalarea de transport este de 75 bucati pe pachet.

Montajul se realizeaza exclusiv ca parte a unei configuratii TiltUp Vento proiectate corect. In configuratiile pentru module montate portret, profilul de 1600 mm este indicat pentru module cu lungimi intre 1752 si 2293 mm, in combinatie cu bratele corespunzatoare pentru inclinatii de 20, 25 sau 30 grade. Conectarea structurii se face cu componentele dedicate ale sistemului, inclusiv elemente de baza, brace, sine SingleRail 36 sau 50 si conectori compatibili.

Pentru siguranta instalatiei, distantele dintre reazeme, consola, balastarea sau ancorarea directa trebuie stabilite prin calculul static al proiectului. Sistemul este destinat acoperisurilor plate cu panta de maximum 3 grade, pe suport de beton, inclusiv acoperisuri cu pietris sau vegetatie, in conditiile prevazute de instructiunile de montaj. Instalarea trebuie efectuata de personal calificat, cu respectarea documentatiei tehnice si a cerintelor locale privind sarcinile de vant, zapada si protectia la trasnet.

Intrebari frecvente

Pentru ce este utilizat TiltUp Vento Beam de 1600 mm?

Este un profil superior utilizat la formarea structurii inclinate a sistemului TiltUp Vento pentru montarea modulelor fotovoltaice pe acoperisuri plate.

Ce lungime si greutate are profilul?

Profilul are lungimea de 1600 mm si greutatea de 1,815 kg.

Cu ce tip de module se utilizeaza aceasta lungime de profil?

In configuratiile cu module montate portret, profilul de 1600 mm se foloseste pentru module cu lungimi intre 1752 si 2293 mm, conform configuratiei structurii si unghiului de inclinare ales.

Poate fi montat independent de restul structurii?

Nu. Piesa este destinata utilizarii in cadrul unei structuri TiltUp Vento complete, impreuna cu componentele de sprijin, sinele si elementele de fixare compatibile.

Ce trebuie verificat inainte de montaj?

Este necesara verificarea proiectului static, a sarcinilor de vant si zapada, a tipului suportului, a modului de balastare sau ancorare si a instructiunilor de montaj aplicabile.
