Descriere

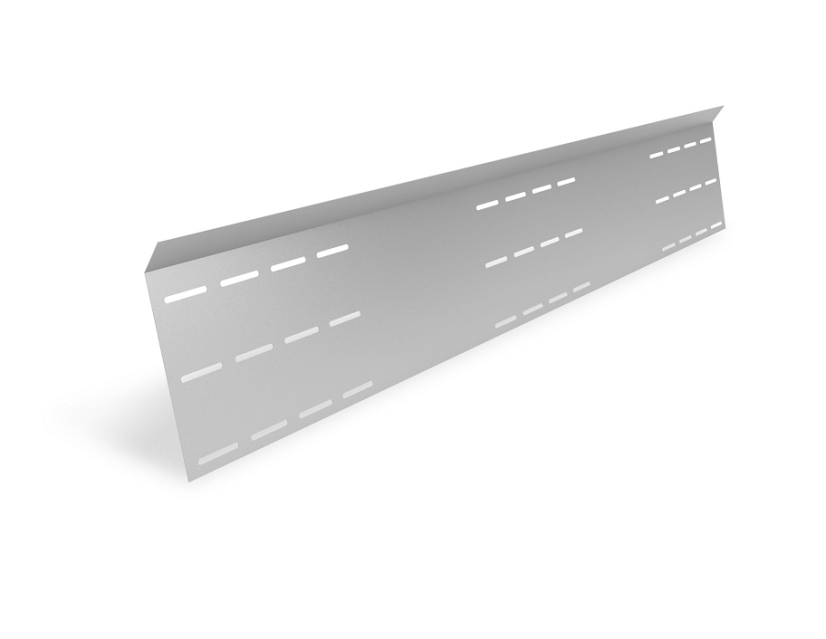

Windbreaker short S-Dome 6.15 este un deflector de vant destinat structurii de montaj fotovoltaic pe acoperis plat cu inclinare unilaterala. Se monteaza pe partea din spate a campului de module pentru a dirija fluxul de aer si pentru a contribui la stabilitatea ansamblului in conditiile de incarcare din vant. Este o componenta dedicata configuratiilor S-Dome 6.15, nu un accesoriu universal pentru orice structura fotovoltaica.

Varianta short este destinata modulelor fotovoltaice cu lungimea cuprinsa intre 1448 si 1799 mm. Piesa are lungimea de 1853 mm, inaltimea de 209,6 mm si grosimea de 1 mm, cu o masa de 3,491 kg. Este fabricata din otel tip S250GD cu acoperire Magnelis ZM310, conceputa pentru utilizare la exterior in structuri pentru sisteme PV.

Montajul se realizeaza la partea posterioara a structurii S-Dome 6.15, in conformitate cu configuratia campului de module si cu instructiunile de montaj ale sistemului. Deflectorul se utilizeaza impreuna cu elementele de fixare compatibile ale structurii, care se aleg conform proiectului. Pentru o instalare corecta, distantele dintre randuri, dispunerea componentelor si eventualul balast trebuie stabilite prin proiectarea structurii.

Produsul trebuie utilizat numai in cadrul unui sistem compatibil, pe un acoperis cu capacitate portanta verificata. Dimensionarea structurii trebuie sa tina cont de vant, zapada, geometria cladirii, caracteristicile acoperisului si modulul PV utilizat. Montajul este recomandat exclusiv personalului calificat, cu respectarea normelor locale de lucru la inaltime, a instructiunilor structurii si a cerintelor de protectie la trasnet si echipotentializare aplicabile proiectului.

Intrebari frecvente

Pentru ce tip de sistem este destinat Windbreaker short S-Dome 6.15?

Este destinat utilizarii pe partea posterioara a structurii fotovoltaice S-Dome 6.15 pentru acoperisuri plate, cu inclinare unilaterala a modulelor.

Ce dimensiune de module este compatibila?

Varianta short este compatibila cu module fotovoltaice care au lungimea intre 1448 si 1799 mm.

Care este rolul deflectorului de vant?

Deflectorul dirijeaza fluxul de aer pe partea posterioara a campului de module si contribuie la comportamentul structurii la incarcarile din vant, conform configuratiei proiectate.

Din ce material este realizat produsul?

Este realizat din otel cu acoperire Magnelis ZM310. Dimensiunile piesei sunt 1853 mm lungime, 209,6 mm inaltime si 1 mm grosime.

Este inclus materialul de fixare?

Elementele de fixare se aleg separat, conform configuratiei structurii si instructiunilor de montaj aplicabile proiectului.
