Descriere

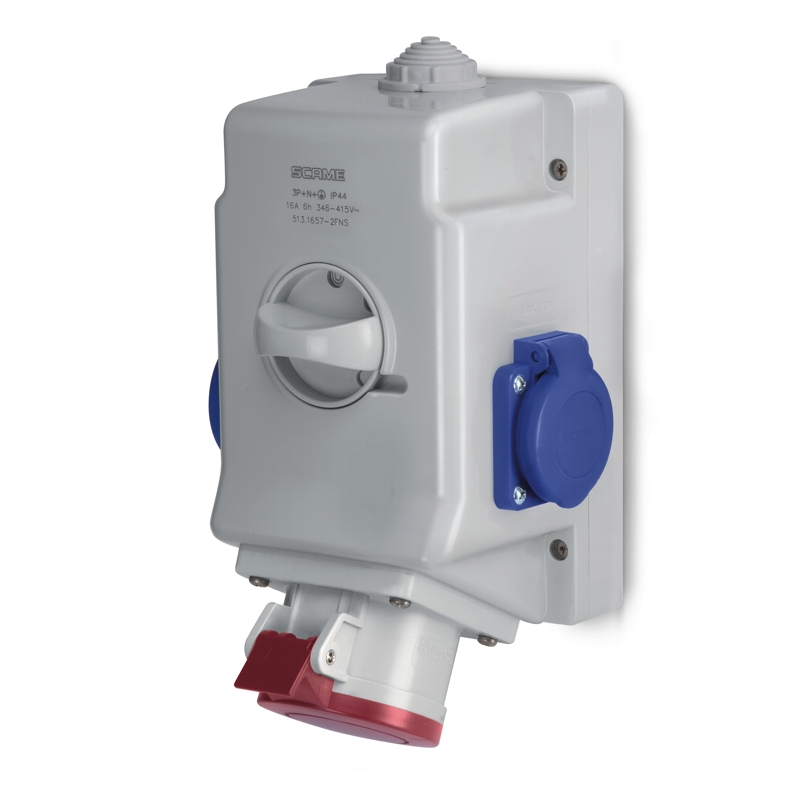

Aceasta priza industriala combinata este destinata montajului aparent in instalatii unde este necesara alimentarea simultana a unui consumator trifazat si a unui echipament cu stecher de uz casnic. Corpul integreaza o iesire industriala 3P+N+E si o priza de tip german Schuko, precum si un comutator 0/I pentru actionarea circuitului. Este o solutie potrivita pentru ateliere, zone tehnice, santier, spatii de productie si aplicatii temporare sau permanente cu alimentare trifazata.

Iesirea industriala are curent nominal de 16 A, configuratie cu 5 poli 3P+N+E, pozitie de ceas 6h si tensiune nominala de 346-415 V AC, la frecventa de 50/60 Hz. Identificarea rosie corespunde codificarii pentru aceasta clasa de tensiune. Priza domestica integrata este de tip german, 2P+E, 16 A, fara shutter. Constructia foloseste borne cu surub pentru conectare, contacte din aliaj CuZn si iesire inclinata. Intrarea pentru cablu este M32 x 1,5, iar trecerea de cablu filetata din cauciuc este inclusa.

Montajul se realizeaza pe o suprafata plana, rigida, cu acces corespunzator pentru cablare si manevrarea fiselor. Alimentarea se introduce prin intrarea filetata, iar conductoarele se fixeaza ferm in bornele cu surub, respectand marcajele pentru faze, nul si conductorul de protectie. Pozitia 6h, numarul de poli si tensiunea instalatiei trebuie verificate inainte de conectarea unei fise industriale. Pentru functionare corecta, sectiunea cablului si protectia din amonte se aleg de un electrician autorizat, in functie de circuit si de consumatorii alimentati.

Produsul este specificat pentru protectie IP44/IP54 in cadrul gamei, oferind protectie la patrunderea corpurilor solide si la apa conform configuratiei declarate. Capacele trebuie mentinute inchise atunci cand prizele nu sunt utilizate, iar carcasa, garniturile si presgarnitura trebuie verificate periodic. Priza Schuko este fara shutter, de aceea utilizarea si instalarea sa trebuie realizate numai cu respectarea cerintelor nationale aplicabile. Nu se monteaza in zone cu risc de imersie, atmosfere explozive sau medii care depasesc conditiile de utilizare ale echipamentului.

Intrebari frecvente

Ce tip de alimentare accepta priza industriala combinata?

Iesirea industriala este configurata pentru alimentare trifazata 3P+N+E, cu 5 poli, 16 A, pozitie 6h si tensiune nominala de 346-415 V AC la 50/60 Hz.

Cate prize Schuko sunt integrate?

Aceasta configuratie include o singura priza domestica de tip german Schuko, 2P+E, 16 A. Variantele cu doua prize domestice sunt configuratii diferite.

Are produsul comutator de pornire si oprire?

Da, corpul include un comutator rotativ 0/I pentru actionarea alimentarii.

Cum se realizeaza conectarea cablului?

Conectarea se face prin borne cu surub, iar intrarea pentru cablu este M32 x 1,5. Instalarea trebuie efectuata de personal calificat, dupa intreruperea alimentarii.

Este priza Schuko prevazuta cu shutter?

Nu. Priza de tip german integrata este fara shutter, iar montajul trebuie verificat in raport cu cerintele nationale aplicabile.
