Descriere

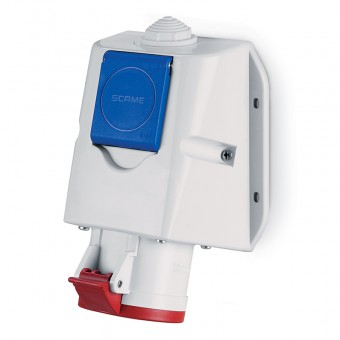

Priza industriala aplicata combinata este o solutie practica pentru zone in care trebuie alimentate atat echipamente trifazate, cat si consumatori monofazati uzuali. Constructia de tip COMBI reuneste pe acelasi corp o priza industriala 3P+N+E si o priza de tip german Schuko cu obturator, fiind potrivita pentru ateliere, spatii tehnice, zone de productie, instalatii temporare sau aplicatii de santier cu cerinte de conectare multiple.

Conectorul trifazat are curent nominal de 16A, configuratie cu 3 faze, nul si conductor de protectie, precum si pozitie de ceas 6h. Fisa tehnica indica tensiune nominala de 346-415V, frecventa de utilizare 50/60Hz si un interval de tensiune nominal declarat de 250-400V. Produsul utilizeaza borne cu surub, contacte din CuZn, carcasa termoplastica de culoare rosie si prezinta rezistenta la impact IK08. Gradul de protectie este indicat ca IP44/IP54.

Montajul se realizeaza aplicat, pe o suprafata stabila, iar iesirea este inclinata pentru acces mai comod la conectare. Intrarea pentru cablu este filetata M32x1,5, iar constructia include o garnitura de cablu din cauciuc cu protectie IP55. Conectarea conductoarelor se face in bornele cu surub, cu respectarea sectiunii cablului, a schemei de conexiuni si a pozitionarii corecte a contactelor 3P+N+E.

Produsul este realizat pentru instalatii electrice de joasa tensiune si este declarat conform cu EN IEC 60309-1, EN IEC 60309-2 si EN IEC 60309-4, editiile 2022, precum si cu Directiva de Joasa Tensiune 2014/35/EU. Instalarea, verificarea continuitatii conductorului de protectie si punerea sub tensiune trebuie efectuate exclusiv de personal calificat, dupa intreruperea alimentarii si respectarea protectiilor electrice prevazute pentru circuit.

Intrebari frecvente

Ce tipuri de consumatori pot fi conectati la aceasta priza combinata?

Produsul permite conectarea unui echipament trifazat prin iesirea 3P+N+E si a unui consumator monofazat prin priza Schuko integrata, in limitele caracteristicilor electrice ale circuitului.

Care este configuratia conectorului industrial?

Iesirea industriala are configuratie 3P+N+E, adica trei faze, nul si conductor de protectie, cu curent nominal de 16A si pozitie de ceas 6h.

Cum se realizeaza conectarea cablului?

Conectarea se face prin borne cu surub. Carcasa are intrare filetata M32x1,5 si garnitura de cablu din cauciuc cu protectie IP55. Montajul trebuie realizat de personal calificat.

Ce protectie la mediu ofera carcasa?

Fisa tehnica indica grad de protectie IP44/IP54 si rezistenta mecanica IK08. Produsul trebuie utilizat numai in conditii compatibile cu gradul sau de protectie si cu cerintele instalatiei electrice.

Este adecvata pentru instalatii trifazate de 400V?

Da. Tensiunea nominala indicata pentru conexiunea trifazata este 346-415V, cu frecventa de functionare de 50/60Hz. Circuitul trebuie dimensionat si protejat corespunzator de un electrician autorizat.
