Descriere

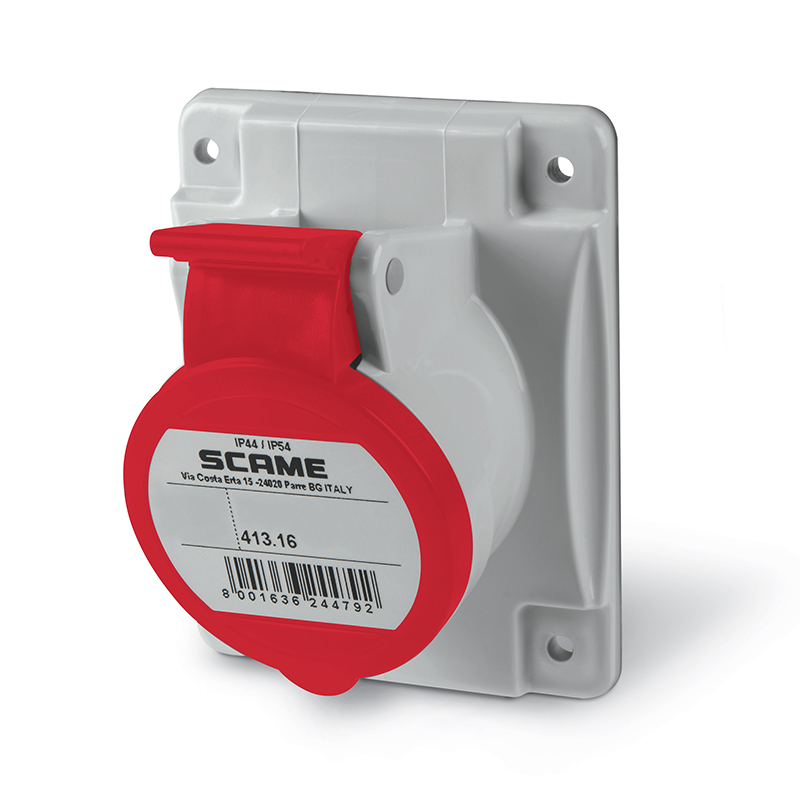

Aceasta priza industriala incastrabila este destinata realizarii punctelor de alimentare trifazata in tablouri electrice, panouri, cutii de distributie si echipamente tehnice. Configuratia 3P+E ofera trei faze si conductor de protectie, fiind potrivita pentru conectarea consumatorilor compatibili din instalatii industriale, ateliere, zone tehnice sau aplicatii temporare de santier. Iesirea inclinata faciliteaza conectarea fiselor in spatii cu adancime redusa in fata panoului.

Produsul are curent nominal de 16A, tensiune nominala de 380-415V si functioneaza la frecvente de 50Hz sau 60Hz. Este prevazut cu 4 poli, configuratie 3P+E si pozitie de ceas 6h, pentru codarea mecanica a cuplarii cu fise compatibile. Conectarea conductoarelor se realizeaza prin borne cu surub, iar contactele sunt din CuZn, aliaj pe baza de alama. Corpul este din termoplastic rosu, iar flansa de fixare masoara 70 x 87 mm.

Montajul se face incastrat in panou sau in carcasa de distributie, pe un decupaj si o suprafata de fixare compatibile cu flansa produsului. Conductoarele se introduc si se fixeaza in bornele cu surub conform sectiunii admise si cuplului de strangere indicat de proiectantul instalatiei. Inainte de punerea sub tensiune, se verifica fermitatea conexiunilor, continuitatea conductorului de protectie si compatibilitatea fisei utilizate cu sistemul 3P+E, 16A, 380-415V si pozitia 6h.

Gradul de protectie declarat este IP44/IP54, iar rezistenta mecanica este IK08. Produsul este realizat pentru utilizare in instalatii de joasa tensiune si este indicat pentru medii unde poate aparea umezeala accidentala sau stropire, in limitele gradului de protectie si ale modului de montaj. Respecta standardele EN 60309-1 si EN 60309-2 si trebuie instalat, verificat si exploatat numai de personal calificat, cu alimentarea oprita in timpul lucrarilor.

Intrebari frecvente

Pentru ce tip de alimentare este potrivita aceasta priza industriala?

Este destinata alimentarii trifazate 3P+E, cu trei faze si conductor de protectie, la tensiunea nominala de 380-415V si curent nominal de 16A.

Ce inseamna pozitia de ceas 6h?

Pozitia de ceas 6h reprezinta pozitionarea contactului de protectie in sistemul de codare mecanica IEC 60309. Fisa utilizata trebuie sa aiba aceeasi configuratie 3P+E si aceeasi pozitie 6h.

Cum se monteaza priza?

Se monteaza incastrat in panou, tablou sau carcasa compatibila, utilizand flansa de 70 x 87 mm. Conectarea se face prin borne cu surub, iar instalarea trebuie realizata de personal calificat.

Poate fi folosita in spatii cu umezeala?

Are grad de protectie declarat IP44/IP54 si poate fi utilizata in medii tehnice unde sunt posibile stropiri, daca montajul, carcasa si conectorul asociat pastreaza nivelul de protectie necesar instalatiei.

Ce standarde sunt mentionate pentru acest produs?

Produsul este declarat conform standardelor EN 60309-1 si EN 60309-2 pentru prize si fise industriale de joasa tensiune.
