Caracteristici Generale

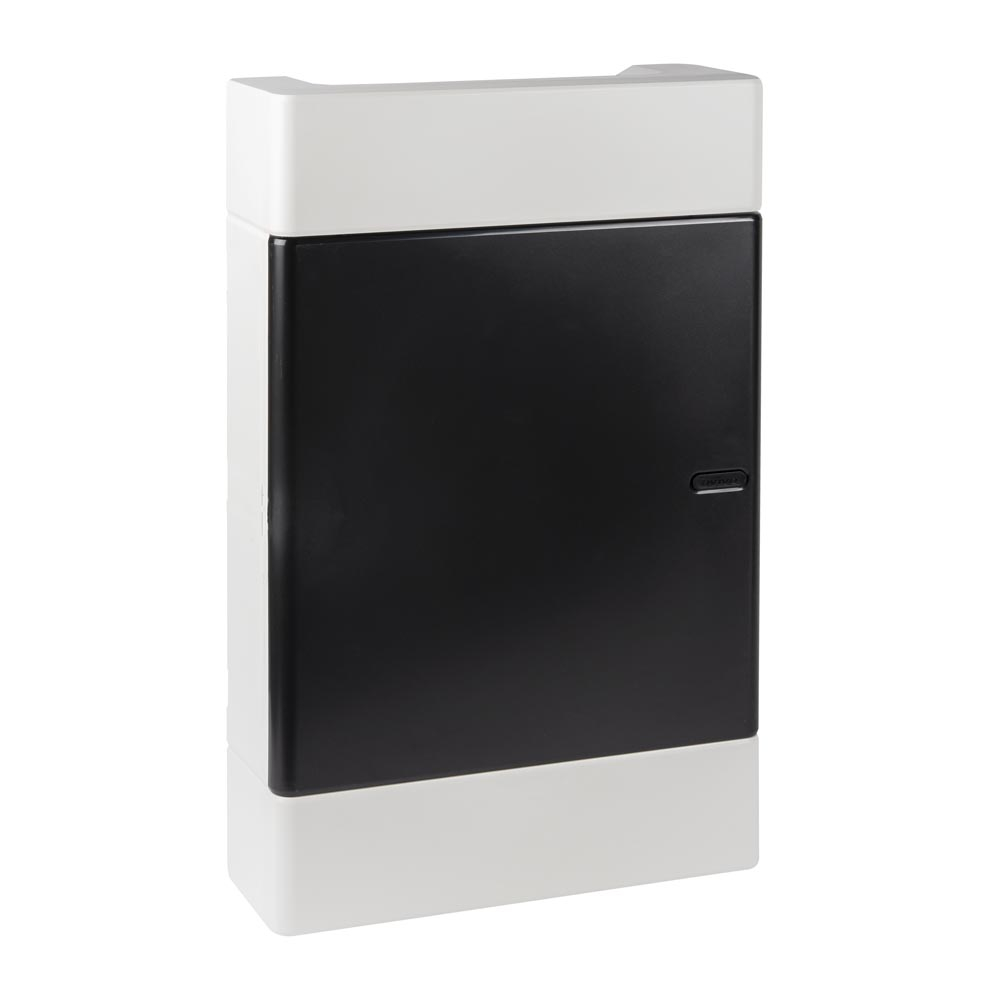

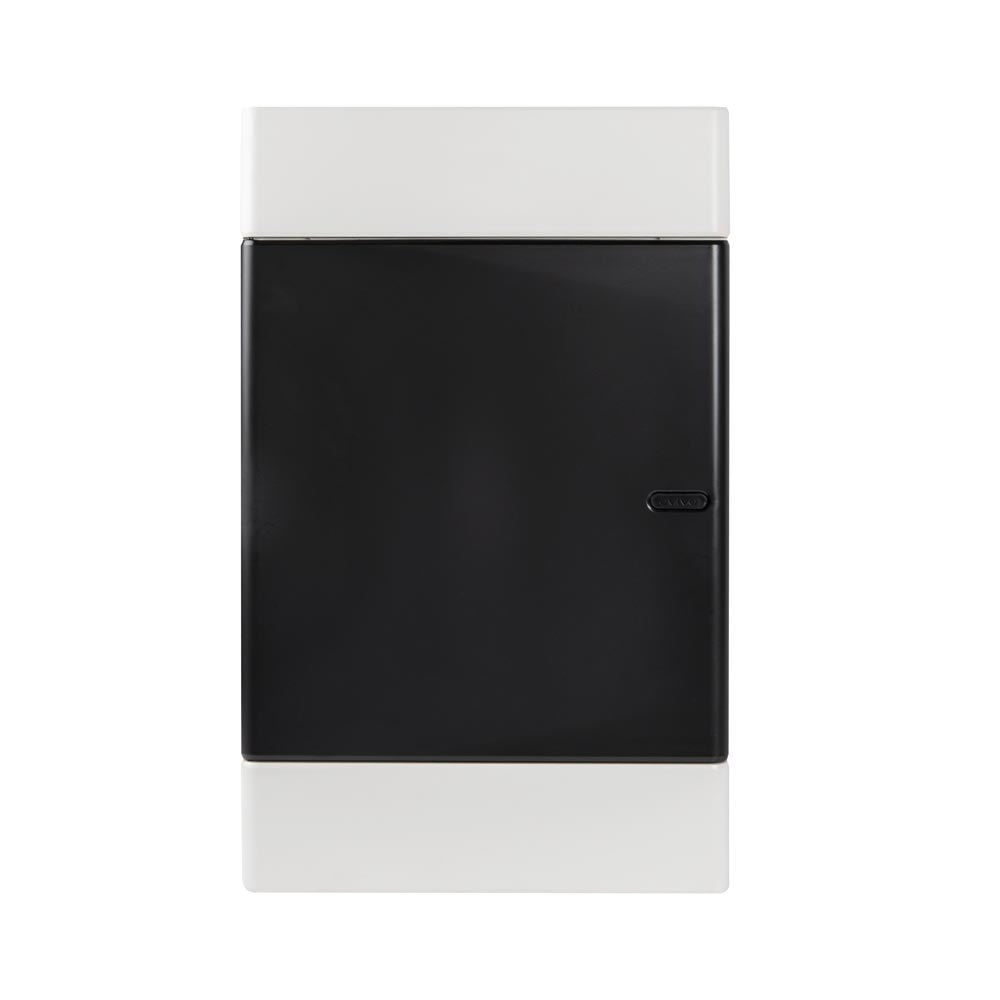

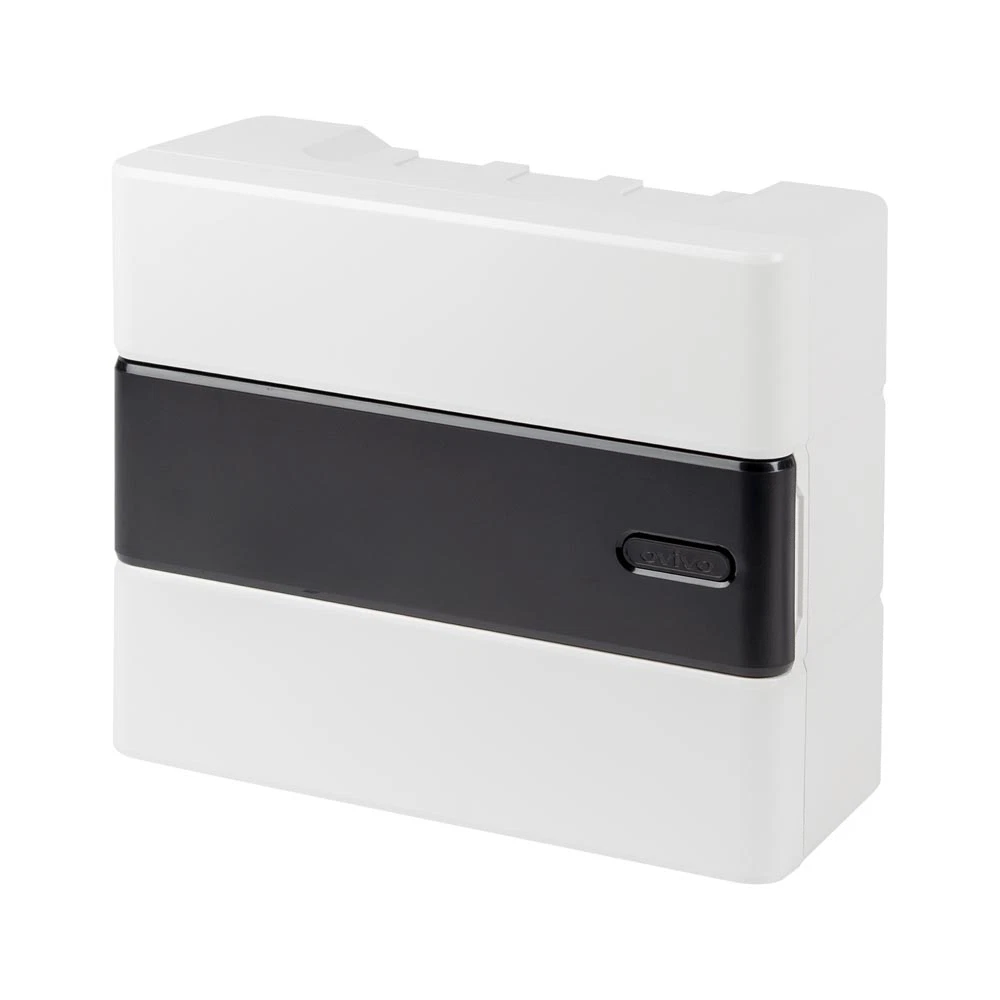

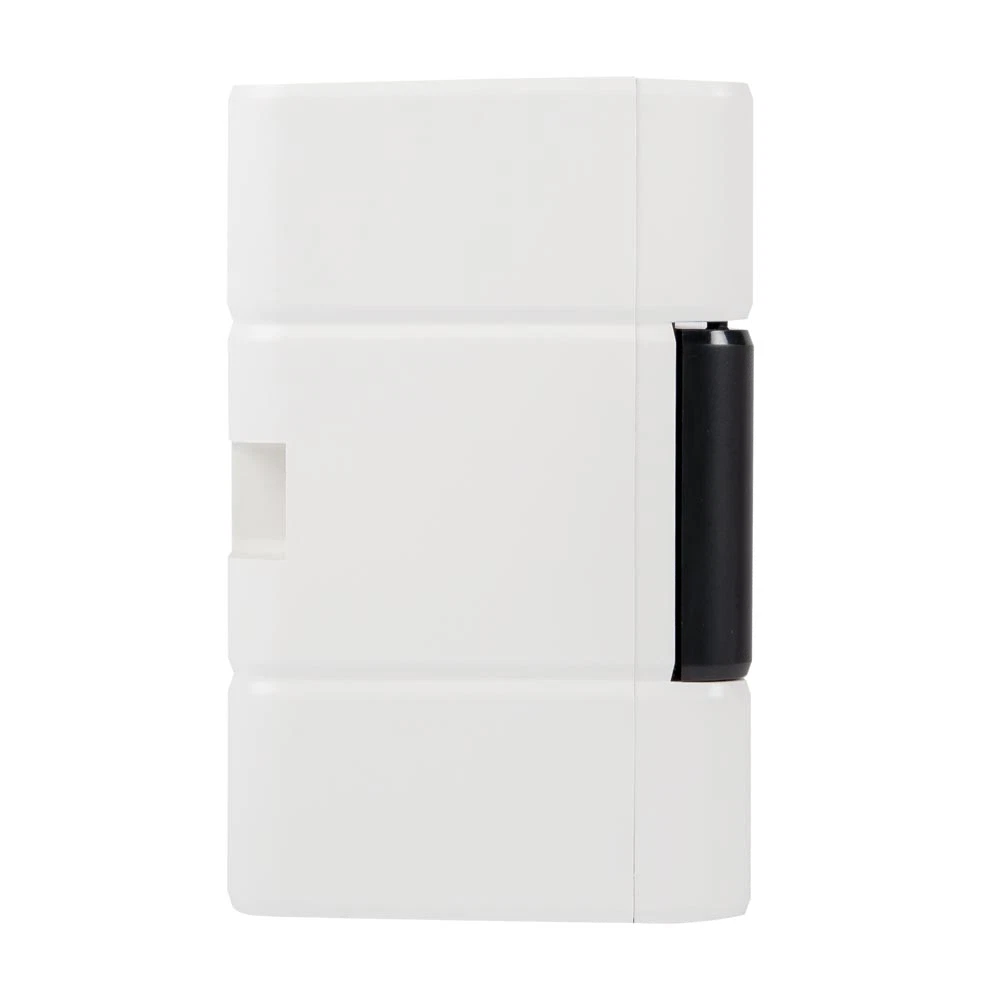

• Tip produs: Tablou electric modular aplicat

• Seria / versiunea: PT

• Numar module: 8 module (8M)

• Montaj: Aplicat (pe perete)

• Utilizare: distributii electrice mici, camere tehnice, garaje, anexe

• Compatibilitate: aparataj DIN 35 mm (sigurante automate, diferentiale, SPD-uri mici, lampi semnalizare)

Constructie & Materiale

• Carcasa: ABS / policarbonat cu rezistenta buna la impact

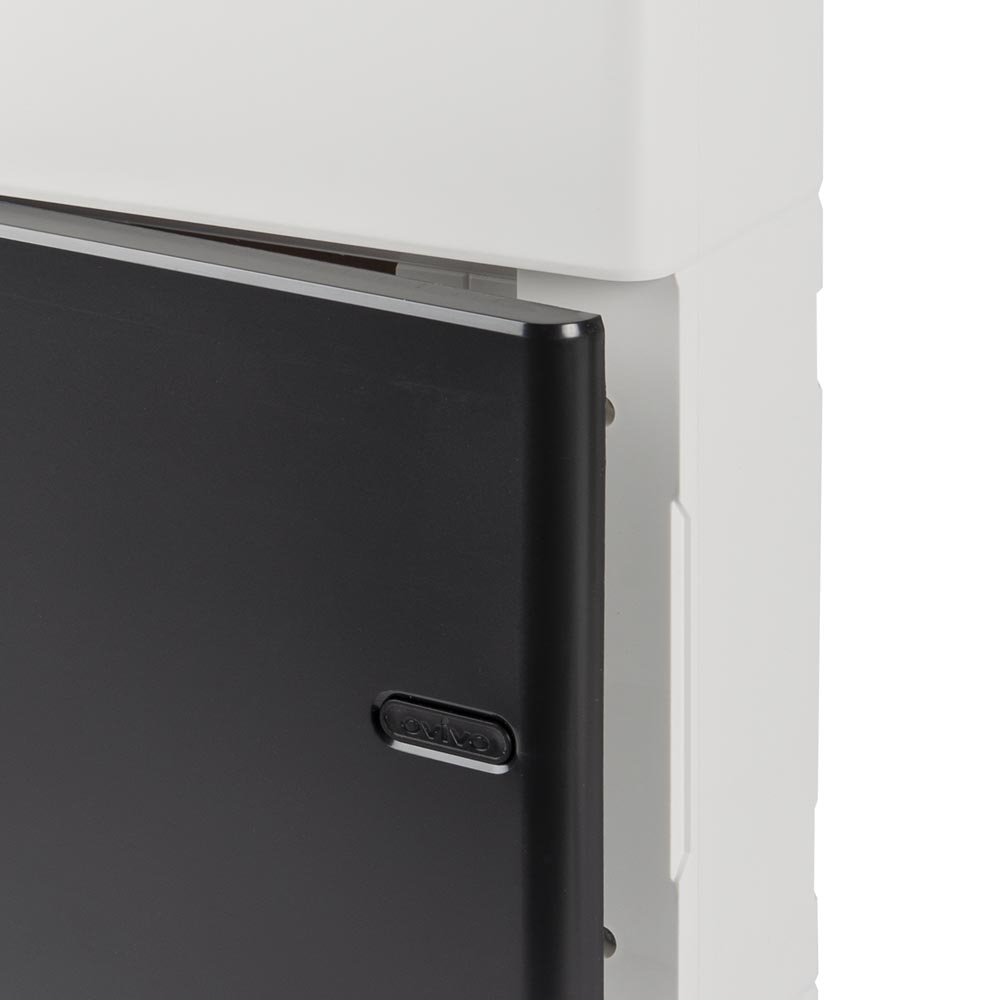

• Usa: opaca sau semi-transparenta, in functie de modelul PT

• Deschidere usa: stanga sau dreapta

• Grad protectie: IP40

• Rezistenta la temperatura: material auto-stingent

• Stil PT: design compact, economic, usor

Dimensiuni Uzuale (PT - 8 module)

(valorile variaza usor in functie de brand, dar sunt standard pentru aceasta categorie)

• Latime: aprox. 180-210 mm

• Inaltime: aprox. 200-230 mm

• Adancime: 70-90 mm

Interior & Echipare

• Sina DIN: 1 x 8 module

• Posibil borne: N + PE (depinde de model)

• Spatiu suficient pentru cabluri de mici dimensiuni

• Panou frontal cu suport etichete pentru circuite

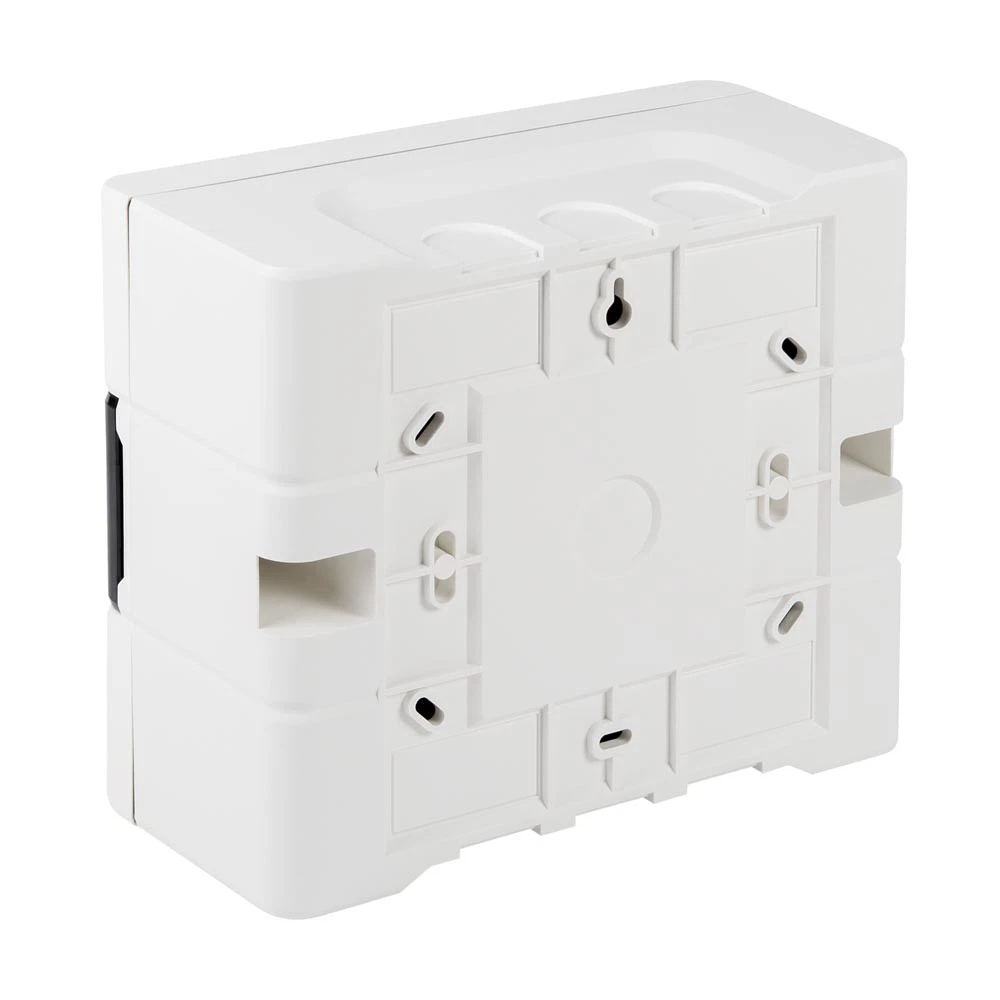

• Gauri de prindere pentru montaj solid pe perete

Parametri Functionali

• Tensiune: 230/400V AC

• Frecventa: 50/60 Hz

• Temperatura de operare: -25°C ... +60°C

• Aplicabil: interior, spatii protejate

Aplicatii

• Distributie electrica de garsoniere / apartamente mici

• Tablouri tehnice auxiliare

• Garaje, magazii, camere tehnice

• Panouri AC pentru sisteme fotovoltaice mici

• Circuite:

  • iluminat

  • prize

  • protectii diferentiale mici

  • 1-2 SPD-uri AC compact

  • relee modulare

    #energodepot.ro #energodepot.ro


Intrebari frecvente

Ce inseamna IP40 si unde pot monta tabloul?

Prima cifra, 4, inseamna protectie impotriva corpurilor solide mai mari de 1 mm, iar a doua cifra, 0, inseamna fara nicio protectie la apa. Se monteaza numai in interior, in spatii uscate, ferite de stropire sau condens.

Ce inseamna montaj aplicat?

Tabloul aplicat se fixeaza pe suprafata peretelui, fara sa fie nevoie de scobire in zid, spre deosebire de cel incastrat, care se ingroapa si ramane la nivelul tencuielii. Alegerea tine de tipul peretelui si de estetica, nu de caracteristicile electrice.

Care este diferenta fata de cealalta varianta, de aceeasi marime?

Cele doua variante au aceeasi capacitate in module, acelasi grad de protectie si acelasi mod de montaj; difera prin executia carcasei. Daca alegerea conteaza pentru proiectul dumneavoastra, scrieti-ne si va trimitem fisa exacta a variantei dorite.

Cate circuite pot proteja cu 8 module?

Depinde de aparate: opt disjunctoare monopolare ocupa tot spatiul, dar cu un diferential bipolar de 2 module raman 6 module pentru sigurante. Planificati intotdeauna cu o rezerva.

Ce standard se aplica acestui tip de tablou?

Tablourile de distributie manevrate de persoane neinstruite intra sub SR EN IEC 61439-3, care acopera ansambluri cu tensiune fata de pamant de maximum 300 V si curent nominal de maximum 250 A, cu circuite de plecare de maximum 125 A.
