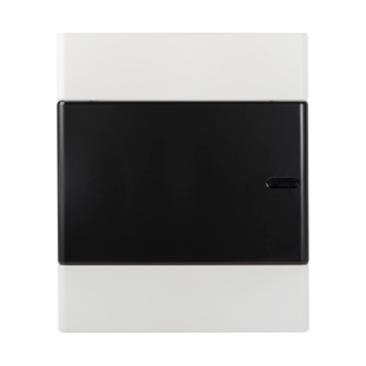

Tablou sigurante 24M incastrat - IP40, carcasa modulara pentru distributie electrica

Caracteristici Generale

• Tip produs: Tablou electric modular incastrat

• Numar module: 24M (24 module DIN)

• Montaj: incastrat in perete

• Domeniu utilizare: instalatii rezidentiale, comerciale, birouri, spatii tehnice

• Compatibil cu: sigurante automate, diferentiale, contactoare, SPD-uri, orice aparataj modular DIN 35 mm

Constructie & Materiale

• Carcasa: ABS / policarbonat antisoc

• Usa: opaca, alba sau fumurie, in functie de model

• Deschidere usa: stanga sau dreapta, reversibila

• Protectie: IP40 - utilizare la interior

• Material: auto-stingent, rezistent la caldura si impact

• Rama frontala: demontabila, pentru montaj facil

Dimensiuni standard (serii uzuale 24M)

• Latime: aprox. 320-360 mm

• Inaltime: aprox. 320-360 mm

• Adancime totala: 70-90 mm

• Adancime incastrare: 55-75 mm

(Valorile pot varia usor in functie de brand, dar sunt standard industrial pentru 24 module incastrat.)

Interior & Echipare

• Sine DIN: 2 x 12 module, total 24M

• Suport cabluri intern

• Clapete / separatoare laterale anti-contact

• Borne pentru N si PE - in functie de model, uneori detasabile

• Distanta suficienta pentru organizarea cablurilor

• Marcaje frontale pentru identificare circuite

Parametri Functionali

• Tensiune nominala: 230/400V AC

• Frecventa: 50/60 Hz

• Temperatura de operare: -25°C ... +60°C

• Aplicabil pentru sisteme: monofazate si trifazate

Aplicatii

• Locuinte medii si mari

• Case, duplexuri, vile, spatii comerciale

• Tablouri principale sau secundare

• Panouri auxiliare pentru instalatii fotovoltaice AC

• Distributie circuite:

  • prize

  • iluminat

  • motoare mici/ventilatie

  • aer conditionat / pompe

  • protectii diferentiale

  • SPD-uri AC

    #energodepot.ro #energodepot.ro


Intrebari frecvente

Ce inseamna montaj incastrat?

Tabloul se monteaza intr-un locas pregatit in perete si ramane la nivelul tencuielii. Este destinat peretilor masivi in care se poate executa locasul; pentru gips-carton exista carcase special concepute.

Pentru ce tip de locuinta este potrivit un tablou de 24 module?

Pentru case si apartamente cu multe circuite separate, unde sunt necesare diferentiale pe grupe si sigurante dedicate pentru bucatarie, centrala termica, aer conditionat si prize exterioare.

Ce inseamna IP40 si unde pot monta tabloul?

Prima cifra, 4, inseamna protectie impotriva corpurilor solide mai mari de 1 mm, iar a doua cifra, 0, inseamna fara nicio protectie la apa. Se monteaza numai in interior, in spatii uscate, ferite de stropire sau condens.

Cum calculez de cate module am nevoie?

Se aduna modulele tuturor aparatelor: un disjunctor monopolar ocupa 1 modul, unul bipolar 2 module, un diferential tetrapolar 4 module. Pasul standard al unui modul este 18 mm. Se recomanda ocuparea a circa trei sferturi din module, restul ramanand rezerva pentru circuite viitoare.

Ce sina foloseste tabloul?

Sina standardizata de 35 mm, cunoscuta ca sina DIN sau sina tip palarie, definita de IEC/EN 60715. Exista in doua adancimi, 35 x 7,5 mm si 35 x 15 mm, iar la tablourile de locuinta se foloseste prima varianta. Pe aceasta sina se prinde orice aparat modular care respecta gabaritul din DIN 43880, indiferent de producator, ceea ce inseamna ca puteti combina marci diferite in acelasi tablou.
