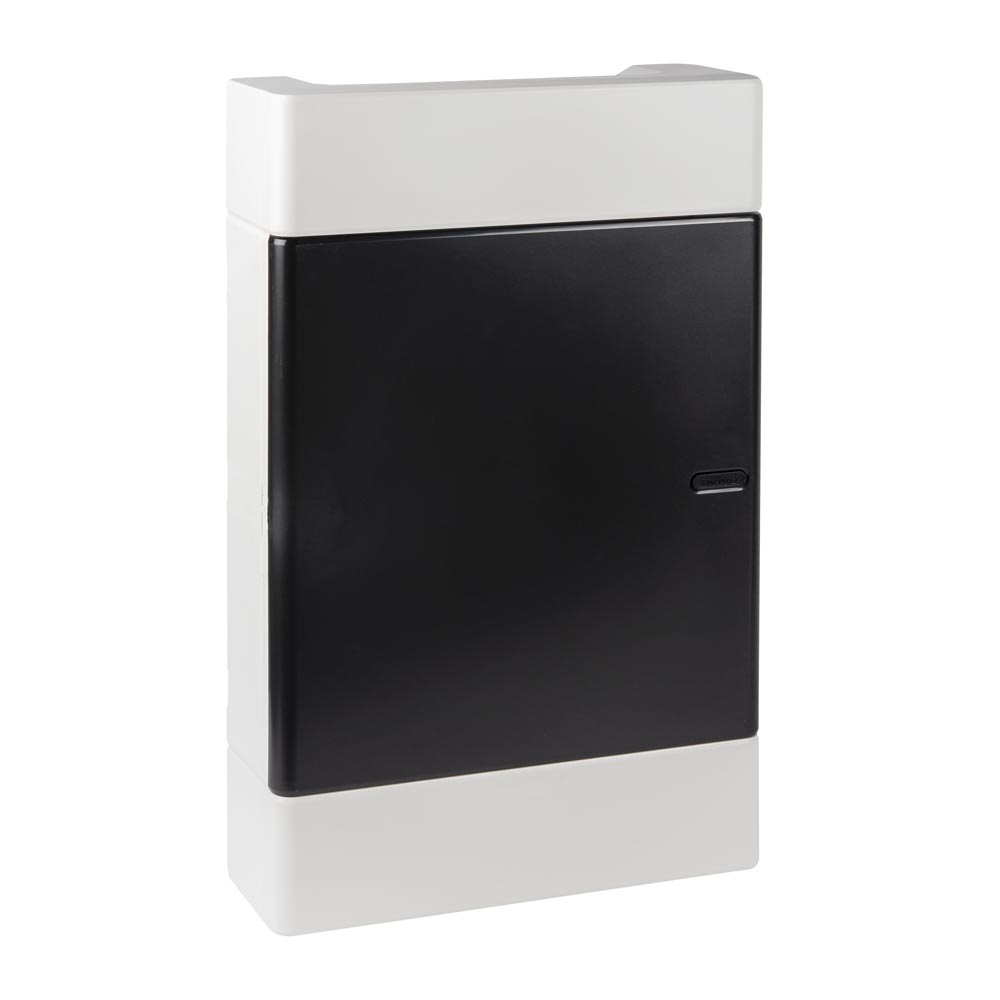

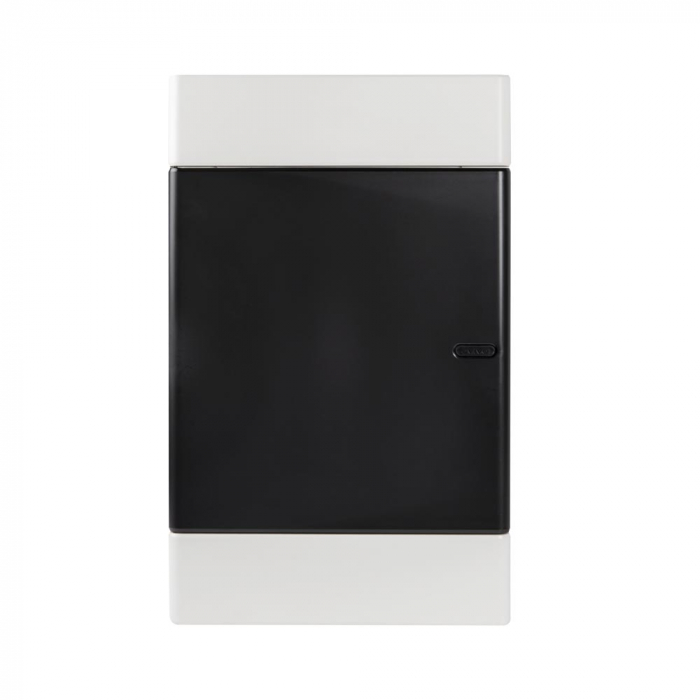

Tablou sigurante 36M IP40 - Tablou electric modular aplicat, 36 module DIN

Caracteristici Generale

• Tip produs: Tablou electric modular

• Seria / versiunea: PT

• Numar module: 36M

• Aranjare module: 3 sine DIN x 12 module

• Montaj: Aplicat (pe perete)

• Domeniu utilizare: instalatii rezidentiale, comerciale mici, panouri auxiliare

• Compatibilitate: aparataj modular DIN 35 mm (sigurante automate, diferentiale, SPD-uri, contactoare, lampi semnalizare)

Constructie & Materiale

• Carcasa: ABS / policarbonat - greutate redusa, rezistenta buna

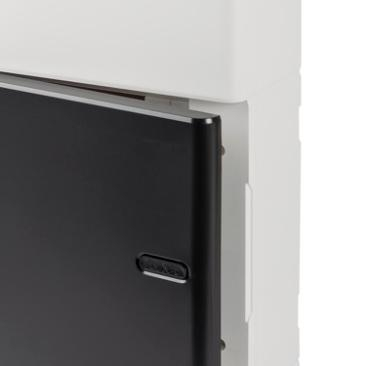

• Usa: fumurie sau opaca, in functie de model

• Deschidere usa: stanga sau dreapta, uneori reversibila

• Protectie: IP40

• Material auto-stingent, rezistent la temperaturi si socuri

• Design PT: economic, compact, profil redus

Dimensiuni uzuale (PT - 36 module)

• Latime: aprox. 360-420 mm

• Inaltime: aprox. 450-520 mm

• Adancime: 80-110 mm

Interior & Echipare

• Sine DIN: 3 x 12 module

• Borne N + PE: prezente la majoritatea modelelor PT

• Separatoare laterale anti-contact

• Spatiu suficient pentru organizarea cablurilor

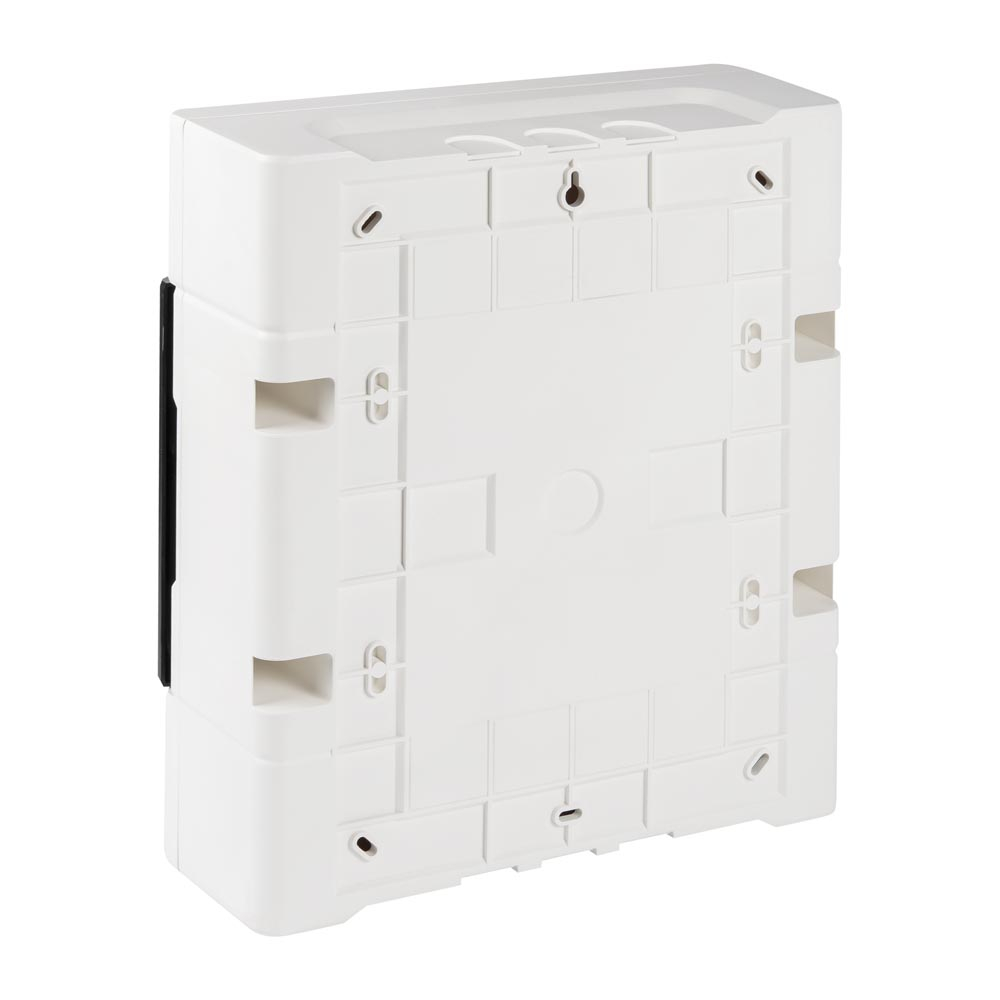

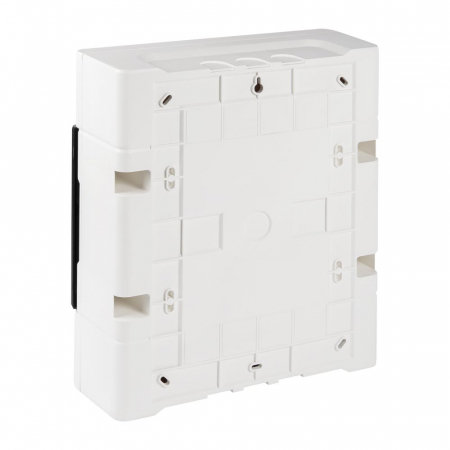

• Gauri de fixare pentru montaj rapid pe perete

• Panou frontal cu locasuri pentru etichete circuite

Parametri Functionali

• Tensiune nominala: 230/400V AC

• Frecventa: 50/60 Hz

• Temperatura de functionare: -25°C ... +60°C

• Utilizare: interior

Aplicatii

• Tablouri principale sau secundare pentru locuinte

• Case, vile, apartamente mari

• Panouri AC pentru sisteme fotovoltaice (invertor → protectii → consumatori)

• Distributie circuite:

  • sigurante automate

  • diferentiale tip A / F / B

  • SPD AC tip 2

  • contactor PV sau releu

  • semnalizari modulare DIN

  • consumatori mari (AC, boiler, pompe)

    #energodepot.ro #energodepot.ro


Intrebari frecvente

Este potrivit ca tablou general de casa?

Capacitatea de 36 de module acopera de regula un tablou general rezidential complet, inclusiv diferentiale pe grupe si descarcator. Standardul SR EN IEC 61439-3 limiteaza insa ansamblurile pentru persoane neinstruite la 250 A curent nominal.

Ce inseamna IP40 si unde pot monta tabloul?

Prima cifra, 4, inseamna protectie impotriva corpurilor solide mai mari de 1 mm, iar a doua cifra, 0, inseamna fara nicio protectie la apa. Se monteaza numai in interior, in spatii uscate, ferite de stropire sau condens.

Care este diferenta fata de cealalta varianta, de aceeasi marime?

Cele doua variante au aceeasi capacitate in module, acelasi grad de protectie si acelasi mod de montaj; difera prin executia carcasei. Daca alegerea conteaza pentru proiectul dumneavoastra, scrieti-ne si va trimitem fisa exacta a variantei dorite.

Cum calculez de cate module am nevoie?

Se aduna modulele tuturor aparatelor: un disjunctor monopolar ocupa 1 modul, unul bipolar 2 module, un diferential tetrapolar 4 module. Pasul standard al unui modul este 18 mm. Se recomanda ocuparea a circa trei sferturi din module, restul ramanand rezerva pentru circuite viitoare.

Ce sina foloseste tabloul?

Sina standardizata de 35 mm, cunoscuta ca sina DIN sau sina tip palarie, definita de IEC/EN 60715. Exista in doua adancimi, 35 x 7,5 mm si 35 x 15 mm, iar la tablourile de locuinta se foloseste prima varianta. Pe aceasta sina se prinde orice aparat modular care respecta gabaritul din DIN 43880, indiferent de producator, ceea ce inseamna ca puteti combina marci diferite in acelasi tablou.
