Cutie enwitec pentru protectia retelei si instalatiei, cu putere aparenta maxima de 86,3 kVA. Functioneaza la 230/400 VAC trifazat si are curent nominal de 125 A.
- Putere aparenta maxima a instalatiei de generare: 86,3 kVA.
- Putere activa maxima a instalatiei de generare: 77,6 kW.
- Retea AC trifazata de 230/400 VAC.
- Curent nominal: 125 A.
- Carcasa IP54 pentru montare pe perete.
Durata de livrare: 7 pana la 10 zile lucratoare
Produse Alternative
- Descriere
- Caracteristici
- Review-uri (0)

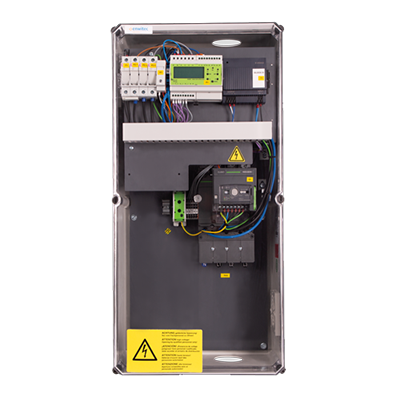

Cutia enwitec NA-Schutz 86,3 kVA este o protectie centrala pentru retea si instalatie, destinata instalatiilor de generare. Este echipata cu un intrerupator de cuplare actionat cu motor si cu releu de protectie Tele NA003-M64.
Produsul este destinat unei puteri aparente maxime a instalatiei de generare de 86,3 kVA si unei puteri active maxime de 77,6 kW. Functioneaza in retea AC trifazata de 230/400 VAC, cu curent nominal de 125 A.
Carcasa se monteaza pe perete si are dimensiunile de 360 x 720 x 230 mm, fara presetupare. Conexiunile pentru retea si PV/sarcini accepta conductori Cu/Al cu sectiunea de 16 - 95 mm2.
Carcasa din poliester GFK are grad de protectie IP54 si clasa de protectie II. Domeniul de temperatura pentru functionare este de -25...+35 grade C, iar instalarea la exterior este indicata in zona protejata.
Specificatii tehnice
| Faze de alimentare | 3 |
| Tip curent | AC |
| Tensiune nominala de functionare | 3PH - 230/400 VAC |
| Tensiune nominala de izolatie | 660 VAC |
| Curent nominal la cos phi 0,9 | 125 A |
| Curent nominal la cos phi 1 | 112,5 A |
| Frecventa de functionare | 50 Hz |
| Tip retea | TT/TN-S |
| Curent maxim de scurtcircuit prospectiv | 100 kA |
| Valoare maxima siguranta fuzibila gG/gL | 160 A |
| Putere aparenta maxima instalatie de generare | 86,3 kVA |
| Putere activa maxima instalatie de generare | 77,6 kW |
| Tip instalatie de generare | Tip 2 |
| Tip releu de protectie retea | Tele NA003-M64 |
| Curent nominal intrerupator de cuplare | 125 A |
| Categorie de utilizare | AC-21/AC-22 (A+B) |
| Declansator de subtensiune | 24 V |
| Tip sursa de alimentare | BKE JS-20-240/DIN3_BUF |
| Tensiune alimentare | 24 V |
| Intrare cablu retea | Presetupa cablu M63, jos |
| Domeniu de prindere cablu retea | 23 - 55 mm |
| Tip conexiune L1, L2, L3, N | Clema tip tunel |
| Lungime dezizolare L1, L2, L3, N | 18 mm |
| Cuplu de strangere L1, L2, L3, N | 10 Nm |
| Sectiune conductor L1, L2, L3, N, Cu/Al | 16 - 95 mm2 |
| Tip conexiune PE | Clema cu surub |
| Lungime dezizolare PE | 26 mm |
| Sectiune conductor PE, Cu cu capat de cablu | 10 - 70 mm2 |
| Sectiune conductor PE, Cu/Al masiv sau multifilar | 16 - 95 mm2 |
| Intrare cablu PV/sarcini | Presetupa cablu M63, jos sau sus |
| Domeniu de prindere cablu PV/sarcini | 23 - 55 mm |
| Interfata comunicatie | Oprire de la distanta si contact de semnalizare intrerupator de putere |
| Tip conexiune comunicatie | Clema cu arc |
| Sectiune conductor comunicatie, Cu cu capat de cablu | 0,25 - 2,5 mm |
| Sectiune conductor comunicatie, Cu multifilar | 0,25 - 4 mm |
| Sectiune conductor comunicatie, Cu masiv | 0,25 - 4 mm |
| Dimensiuni fara presetupare | 360 x 720 x 230 mm |
| Greutate | cca. 13,6 kg |
| Temperatura de functionare | -25...+35 grade C |
| Temperatura transport/depozitare | -25...+55 grade C |
| Umiditate admisa | 5...70 % |
| Altitudine maxima de instalare | 2000 m |
| Grad de protectie | IP54 |
| Adecvata pentru exterior | da, in zona protejata |
| Clasa de protectie | II |
| Material carcasa | Poliester (GFK) |
| Culoare carcasa | RAL 7035 |
| Mod de montare | Montare pe perete |
| Tip inchidere | Capac cu surub transparent |
Intrebari frecvente
Pentru ce putere a instalatiei de generare este prevazuta cutia?
Cutia este prevazuta pentru o putere aparenta maxima a instalatiei de generare de 86,3 kVA. Puterea activa maxima indicata este de 77,6 kW.
La ce tensiune si tip de retea functioneaza?
Functioneaza in retea AC trifazata de 230/400 VAC. Formele de retea admise sunt TT si TN-S.
Care este curentul nominal al produsului?
Curentul nominal este de 125 A la cos phi 0,9. La cos phi 1, curentul nominal este de 112,5 A.
Ce sectiune de cablu accepta conexiunile principale?
Conexiunile pentru retea si pentru PV/sarcini accepta conductori Cu/Al cu sectiunea de 16 - 95 mm2. Pentru PE, conductoarele Cu cu capat de cablu pot avea sectiunea de 10 - 70 mm2.
Poate fi montata la exterior?
Produsul este indicat pentru instalare la exterior in zona protejata. Carcasa are grad de protectie IP54, iar domeniul de functionare este de -25...+35 grade C.
Tip: Protectie retea si instalatie
Material: Poliester (GFK)
Amperaj: 125 A
Model: NA-Schutz 86,3 kVA
Numar Faze: 3
