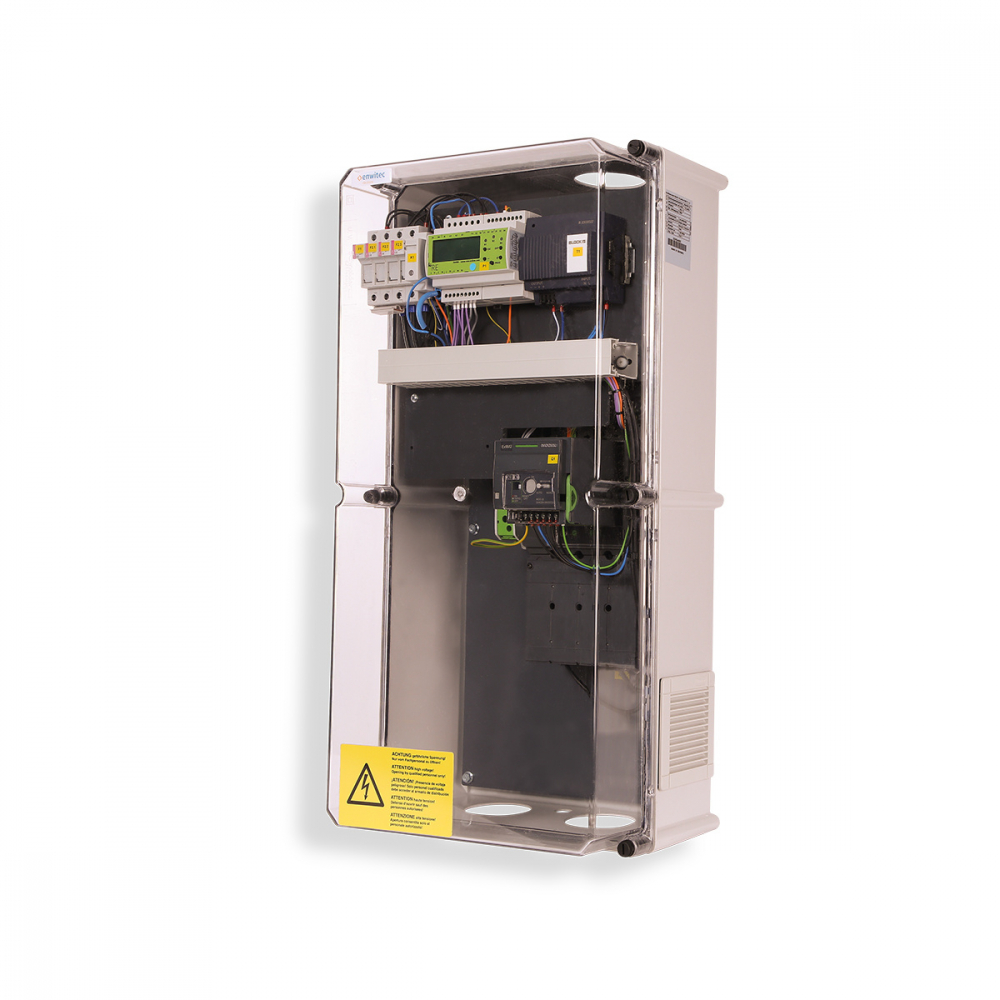

Acest tablou de protectie retea si instalatie este conceput pentru sisteme de generare fotovoltaica trifazate, cu putere aparenta maxima de 172,5 kVA si putere activa maxima de 155 kW. Indeplineste functia de protectie centrala pentru retea si instalatie, impreuna cu intrerupatorul de cuplare, pentru deconectarea automata a instalatiei de la retea atunci cand parametrii de tensiune sau frecventa ies din limitele configurate. Este destinat instalatiilor cu retea TT sau TN-S si separare pe toti polii.

Datele nominale includ tensiune de lucru trifazata 3 x 230/400 V AC, frecventa de 50 Hz, tensiune nominala de izolatie de 660 V AC si curent nominal de 250 A la cos phi 0,9 sau 225 A la cos phi 1. Tabloul este prevazut cu releu de protectie de retea, intrerupator de cuplare cu declansator la subtensiune de 24 V si accepta un curent de scurtcircuit prospectiv de pana la 100 kA. Echipamentul este realizat pentru categoria de utilizare AC-21/AC-22 si pentru unitati de productie tip 2, conform VDE-AR-N 4105:2018-11.

Montajul se realizeaza pe perete, in carcasa din poliester armat cu fibra de sticla, cu capac transparent prins in suruburi. Dimensiunile fara presetupe sunt de 360 x 720 x 230 mm, iar greutatea este de aproximativ 15,4 kg. Cablurile de retea se introduc prin partea inferioara, iar cablurile catre partea de productie sau sarcina pot fi introduse prin partea inferioara sau superioara, prin treceri de cablu M75 pentru diametre de cablu intre 38 si 64 mm. Conexiunile principale L1, L2, L3 si N sunt realizate cu borne tip tunel pentru conductori de cupru sau aluminiu cu sectiuni intre 35 si 185 mm2.

Pentru siguranta, instalarea, configurarea si punerea in functiune trebuie realizate exclusiv de personal electric calificat, conform schemei de conexiuni, instructiunilor tehnice si cerintelor operatorului de retea. Este necesara protectie amonte de tip gG sau gL, de maximum 315 A. Gradul de protectie IP54 permite montajul in interior sau in exterior protejat, fara expunere directa la intemperii. Domeniul de temperatura pentru functionare este de la -25 la +35 grade C, iar altitudinea maxima de instalare este de 2000 m.

Intrebari frecvente

Pentru ce tip de retea este destinat tabloul?
Tabloul este destinat instalatiilor fotovoltaice conectate la retele TT sau TN-S si realizeaza separarea pe toti polii.

Care este puterea maxima a instalatiei fotovoltaice compatibile?
Echipamentul este destinat instalatiilor cu putere aparenta maxima de 172,5 kVA si putere activa maxima de 155 kW.

Ce tensiune si curent nominal are?
Functioneaza la 3 x 230/400 V AC, 50 Hz. Curentul nominal este de 250 A la cos phi 0,9 si 225 A la cos phi 1.

Ce sectiuni de cablu pot fi conectate la bornele principale?
Bornele principale pentru faze si nul accepta conductori de cupru sau aluminiu cu sectiuni intre 35 si 185 mm2, cu respectarea instructiunilor de pregatire si strangere a conductorilor.

Poate fi montat in exterior?
Are protectie IP54 si poate fi montat la exterior numai intr-o zona protejata. Nu este destinat expunerii directe la ploaie, soare si intemperii.
