Descriere

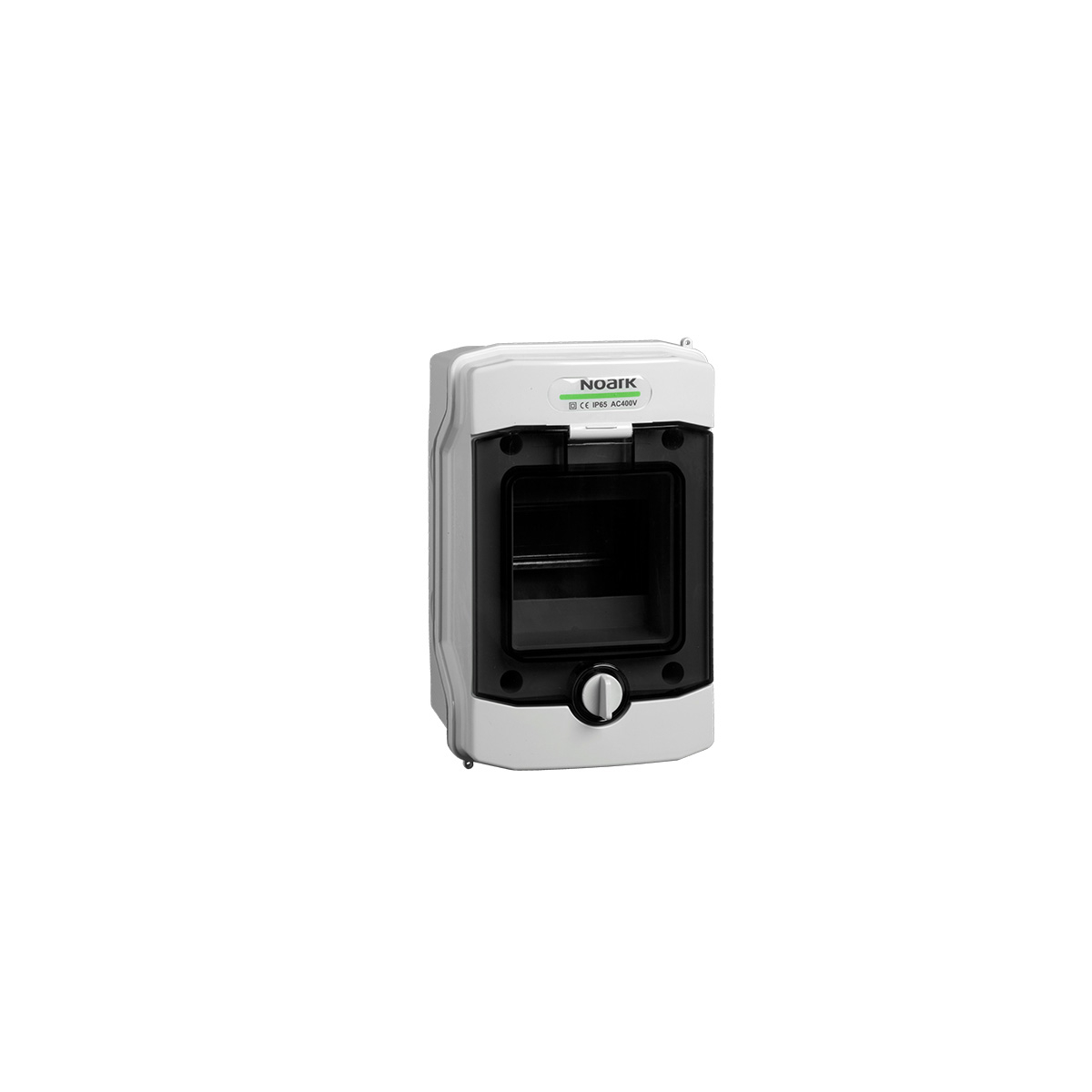

Acest cofret modular este proiectat pentru realizarea tablourilor electrice de mici dimensiuni in instalatii rezidentiale, comerciale sau industriale. Constructia pentru montaj aparent permite fixarea directa pe perete, fiind o solutie practica pentru organizarea si protejarea aparatajului modular pe sina DIN. Usa transparenta permite verificarea vizuala rapida a aparatelor instalate fara deschiderea cofretului.

Carcasa este realizata din plastic alb, cu 1 rand si capacitate de 6 module. Dimensiunile exterioare sunt de 201 x 165 x 118 mm, iar gradul de protectie este IP65. Cofretul este echipat cu sina DIN, borne pentru nul si protectie N plus PE, capac frontal cu decupaje pentru aparataj si element de obturare pentru pozitiile neutilizate. Puterea de disipare termica declarata la delta T de 20 K este de 10 W.

Montajul se realizeaza aparent, pe o suprafata stabila si plana, utilizand materialele de fixare incluse. Aparatajul modular se monteaza pe sina DIN, iar conductoarele se conecteaza in bornele corespunzatoare, inclusiv in terminalele dedicate pentru nul si conductorul de protectie. Pozitiile ramase libere trebuie acoperite cu obturatorul furnizat pentru mentinerea unei configuratii ordonate si protejate.

Pentru pastrarea gradului IP65, intrarile de cablu si punctele de montaj trebuie executate cu accesorii compatibile si etansate corespunzator. Instalarea, cablarea si verificarea tabloului trebuie realizate numai cu alimentarea oprita, de personal calificat, in conformitate cu cerintele instalatiei si cu reglementarile electrice aplicabile.

Intrebari frecvente

Cate module poate gazdui cofretul?

Cofretul are un singur rand si poate gazdui 6 module de aparataj modular montat pe sina DIN.

Este potrivit pentru montaj aparent?

Da. Constructia este destinata montajului aparent, cu fixare directa pe perete.

Ce grad de protectie are?

Cofretul are grad de protectie IP65, atunci cand montajul, intrarile de cablu si etansarea sunt realizate corect.

Ce componente sunt incluse?

Livrarea include carcasa, usa, sina DIN, borne N plus PE, capac frontal cu decupaje pentru aparataj, obturator pentru pozitiile libere si materiale de montaj.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt 201 mm inaltime, 165 mm latime si 118 mm adancime.
