Descriere

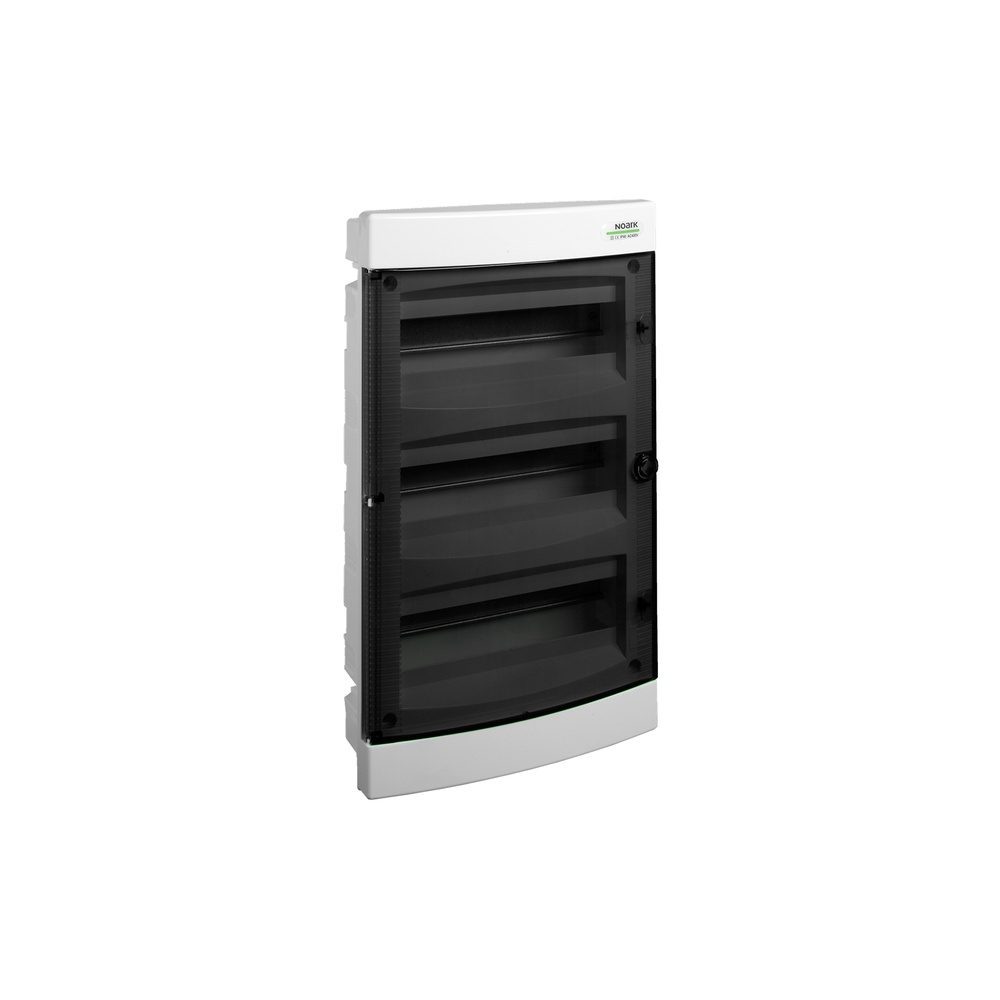

Cofretul incastrat din gama PNF este o solutie pentru organizarea aparatajului modular in instalatii electrice rezidentiale si aplicatii interioare similare. Configuratia cu 36 module ofera spatiu pentru montarea ordonata a protectiilor, intreruptoarelor si celorlalte dispozitive modulare necesare unui tablou de distributie. Usa transparenta permite verificarea rapida a aparatajului montat fara deschiderea tabloului.

Constructia este realizata din plastic, in culoare alba RAL 9003, iar cofretul are grad de protectie IP40. Dispune de 3 randuri, fiecare cu latimea de 12 module, pentru un total de 36 module. Dimensiunile exterioare sunt de 479 x 282 x 99 mm, iar adancimea de incastrare este de 70 mm. Usa este inchisa, transparenta, iar produsul nu este prevazut cu incuietoare, placa de montaj sau posibilitate de extindere.

Montajul se realizeaza incastrat, in perete, cu pozitionarea corpului in golul pregatit conform dimensiunilor de instalare. Pachetul include usa, sine DIN TH35 pentru fixarea aparatajului modular, borne N si PE, masca frontala cu decupari pentru aparate, obturatoare pentru pozitiile neutilizate si materiale de montaj. Organizarea cablurilor si repartizarea circuitelor pe cele trei randuri trebuie realizate astfel incat aparatajul sa ramana accesibil pentru verificari si interventii.

Cofretul este destinat utilizarii in spatii interioare si trebuie instalat intr-un mediu ferit de apa, umezeala excesiva, praf sau actiuni mecanice care depasesc conditiile oferite de protectia IP40. Conectarea conductoarelor, montarea aparatajului de protectie si verificarea instalatiei se vor efectua de personal calificat, cu alimentarea electrica intrerupta. Se recomanda respectarea schemei electrice, a sectiunilor de conductor si a instructiunilor aparatajului instalat in tablou.

Intrebari frecvente

Cate module poate gazdui cofretul?

Cofretul are capacitate pentru 36 module, dispuse pe 3 randuri a cate 12 module.

Este destinat montajului aparent sau incastrat?

Este proiectat pentru montaj incastrat in perete, cu o adancime de incastrare de 70 mm.

Usa cofretului este transparenta?

Da, cofretul este prevazut cu usa transparenta, care permite inspectarea vizuala a aparatajului modular.

Ce accesorii sunt incluse pentru echiparea tabloului?

Livrarea include usa, sine DIN, borne N si PE, masca frontala cu decupari, obturatoare pentru modulele neutilizate si materiale de montaj.

Poate fi utilizat in exterior?

Nu este recomandat pentru exterior sau zone expuse la apa. Gradul IP40 il face adecvat pentru instalatii interioare, in spatii uscate si protejate.
