Cutia de jonctiune DC este destinata centralizarii a 3 sau 4 siruri de module fotovoltaice catre o singura intrare MPPT a invertorului. Este o solutie pentru partea de curent continuu a instalatiilor fotovoltaice, unde faciliteaza organizarea traseelor, gruparea sirurilor si integrarea protectiei la supratensiune intr-un singur ansamblu compact. Carcasa este prevazuta cu capac transparent, pentru inspectarea vizuala a componentelor din interior.

Echipamentul este proiectat pentru o tensiune maxima in circuit deschis de 1000 VDC si pentru un singur tracker MPPT. Curentul de scurtcircuit indicat pentru fiecare sir este de 12 A, iar curentul maxim admis pe sir este de 15 A. Curentul maxim total de intrare este de 60 A. Protectia la supratensiune este de tip 1/2, iar conectarea conductorilor DC se realizeaza prin borne: sectiunea maxima admisa este de 10 mm2 la intrare si 25 mm2 la iesire.

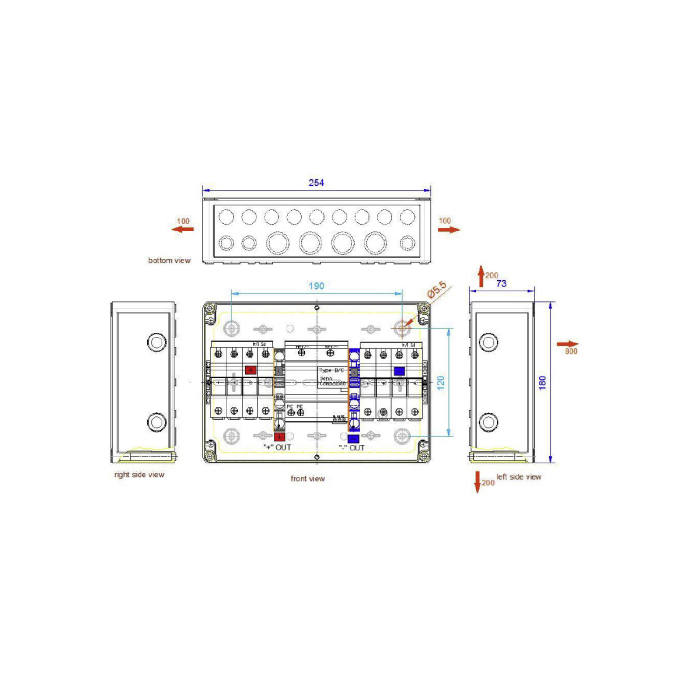

Cutia permite conectarea a maximum 4 siruri fotovoltaice si este pregatita pentru utilizarea sigurantelor de sir bipolare, cu valoare selectata in functie de configuratia generatorului. Sigurantele fuzibile nu sunt incluse in echipare si trebuie alese separat, dupa verificarea curentului de scurtcircuit al modulelor, a numarului de siruri puse in paralel si a cerintelor proiectului. Dimensiunile carcasei sunt de 254 x 180 x 111 mm, utile pentru planificarea spatiului de montaj si a intrarilor de cablu.

Montajul, dimensionarea sigurantelor, conectarea polaritatilor si legarea la impamantare trebuie realizate exclusiv de personal calificat pentru instalatii fotovoltaice DC. Inainte de interventie, sirurile trebuie izolate corespunzator, iar tensiunea si curentul sistemului trebuie sa ramana in limitele specificate. Se recomanda verificarea compatibilitatii cu invertorul, modulele fotovoltaice si schema de protectie la trasnet a amplasamentului.

Intrebari frecvente

Pentru cate siruri fotovoltaice este potrivita cutia de jonctiune?
Este destinata conectarii a 3 sau 4 siruri fotovoltaice la o singura intrare MPPT.

Care este tensiunea maxima admisa?
Tensiunea maxima in circuit deschis este de 1000 VDC.

Include sigurantele pentru siruri?
Nu. Cutia permite utilizarea sigurantelor bipolare pe sir, insa sigurantele fuzibile nu sunt incluse.

Ce tip de protectie la supratensiune are?
Este echipata cu protectie la supratensiune de tip 1/2 pentru partea de curent continuu.

Ce sectiuni de cablu pot fi conectate?
Sunt admise conexiuni de pana la 10 mm2 la intrare si pana la 25 mm2 la iesire.
