Aceasta cutie de jonctiune DC este destinata centralizarii circuitelor provenite de la 9 pana la 12 siruri de module fotovoltaice catre o singura intrare MPPT a invertorului. Este o solutie potrivita pentru instalatii fotovoltaice comerciale sau pentru campuri PV unde este necesara organizarea si gruparea sirurilor pe partea de curent continuu.

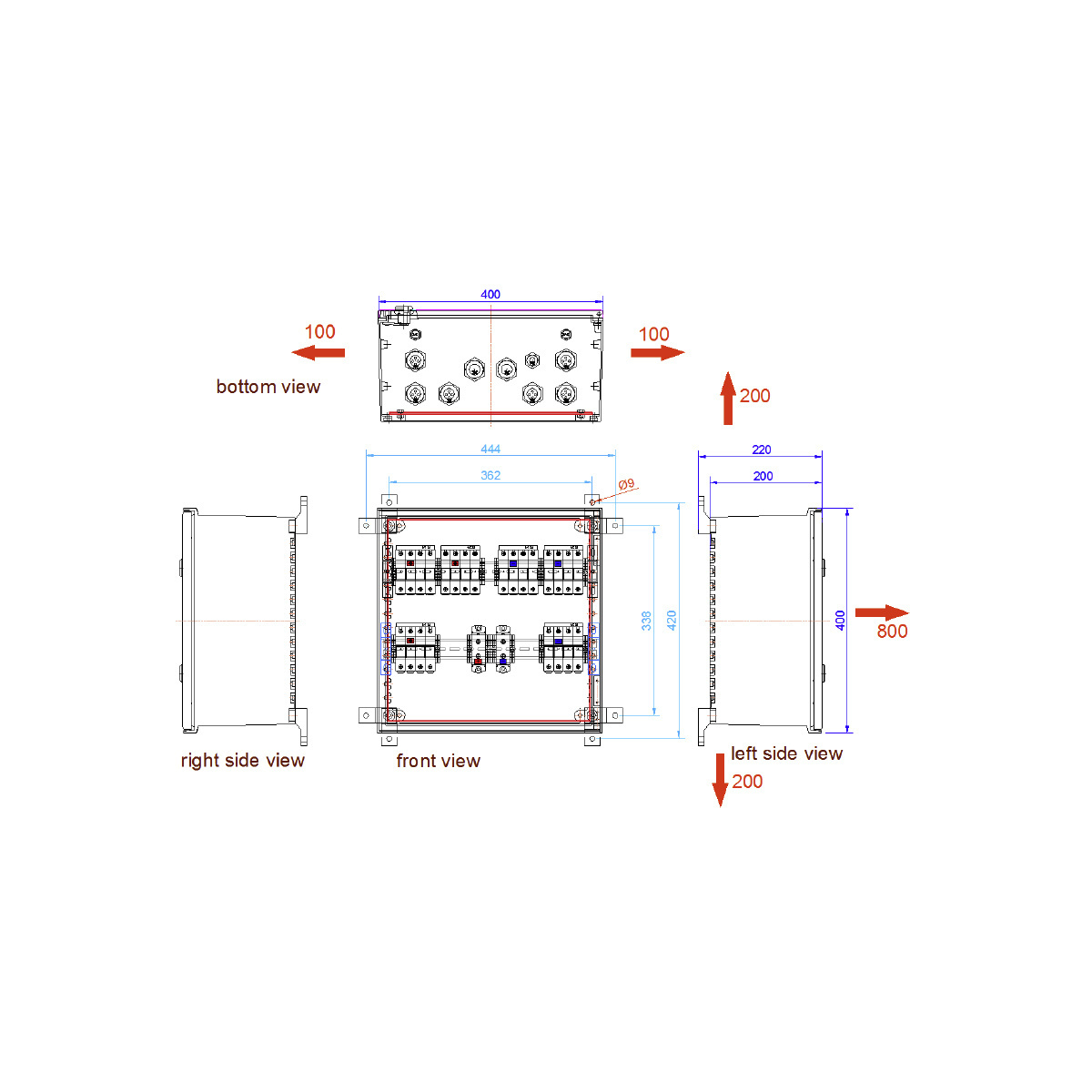

Cutia este proiectata pentru tensiune maxima in gol de 1000 VDC. Curentul de scurtcircuit de referinta pentru un sir este de 12 A, iar curentul maxim admis pe sir este de 15 A. Curentul maxim total de intrare este de 180 A. Conectarea se realizeaza prin borne tip clema, cu sectiune maxima indicata de 7 mm2 pentru intrari si 28 mm2 pentru iesire. Carcasa din poliester are dimensiunile de 400 x 400 x 200 mm.

Configuratia este prevazuta pentru protectia individuala a sirurilor prin sigurante bipolare, insa sigurantele nu sunt incluse in echiparea livrata. Produsul nu include dispozitiv de protectie la supratensiune SPD, astfel ca protectia la supratensiune trebuie analizata si dimensionata separat, in functie de configuratia instalatiei si de cerintele proiectului.

Montajul, alegerea sigurantelor de sir si dimensionarea conductoarelor trebuie realizate de personal calificat, dupa verificarea tensiunii maxime a sirurilor, a curentului de scurtcircuit al modulelor si a limitelor de intrare ale invertorului. Inainte de interventii, circuitele DC trebuie izolate corespunzator. Respectati polaritatea, cuplul de strangere al bornelor si instructiunile componentelor de protectie utilizate.

Intrebari frecvente

Pentru cate siruri fotovoltaice este potrivita cutia de jonctiune?
Cutia este destinata centralizarii a 9 pana la 12 siruri fotovoltaice catre o singura intrare MPPT.

Include sigurantele de sir?
Nu. Cutia este pregatita pentru utilizarea sigurantelor bipolare de sir, dar acestea nu sunt incluse.

Are protectie la supratensiune incorporata?
Nu, configuratia nu include protectie SPD. Daca proiectul necesita protectie la supratensiune pe partea DC, aceasta trebuie aleasa separat.

Care este tensiunea maxima de lucru indicata?
Tensiunea maxima in gol indicata este de 1000 VDC. Verificati intotdeauna tensiunea maxima a sirurilor in conditiile minime de temperatura.

Este recomandat montajul de catre un electrician autorizat?
Da. Conectarea circuitelor fotovoltaice DC, alegerea sigurantelor si verificarea polaritatii trebuie realizate de personal calificat.
