Descriere

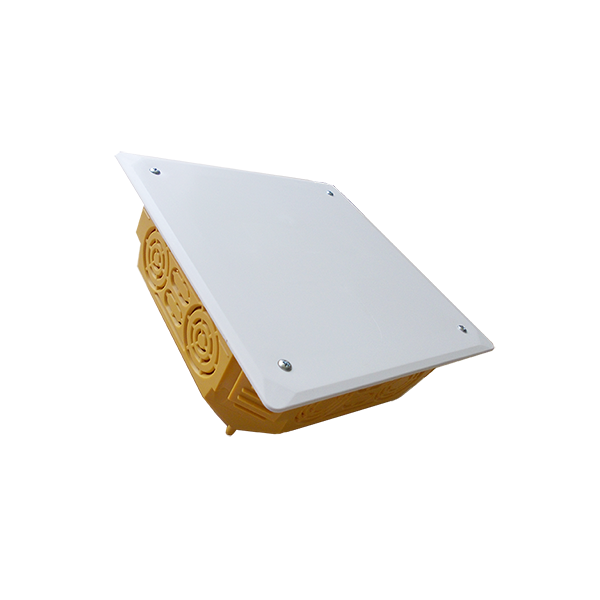

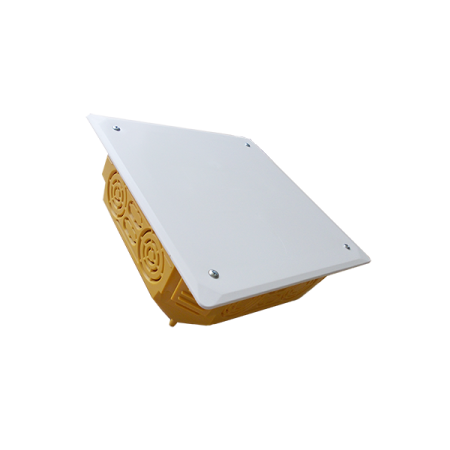

Doza de derivatie cu capac este conceputa pentru realizarea conexiunilor si distributiei circuitelor electrice in pereti cu gol interior, inclusiv placi din gips carton. Forma sa ofera spatiu pentru organizarea conductoarelor, a tuburilor si a accesoriilor de conexiune, fiind potrivita pentru instalatii rezidentiale, comerciale sau tehnice realizate in sisteme de pereti usori.

Carcasa este fabricata din PVC fara plumb, cu proprietate de autostingere in maximum 30 de secunde. Este destinata retelelor cu tensiune nominala de pana la 400 V si curent nominal de pana la 16 A. Dimensiunile nominale sunt de 234 x 176 mm, cu adancime de aproximativ 79 mm. Cu capacul montat, doza asigura grad de protectie IP30. Rezistenta la temperatura este intre -5 si +60 grade C, iar materialul este testat la bucla incandescenta la 850 grade C.

Pentru montaj, doza se fixeaza in placa de gips carton cu suruburile dedicate incluse, prevazute cu filet triplu pentru instalare rapida. Capacul poate fi aliniat in pozitie orizontala prin orificiile ovale ale carcasei. Numeroasele decupaje permit introducerea cablurilor si tuburilor, iar peretele lateral poate fi indepartat pentru manipularea mai usoara a cablurilor. Baza include repere pentru marcarea punctelor de gaurire si permite montarea unei sine de sustinere TS 35.

Conexiunile se realizeaza numai cu alimentarea electrica oprita si de catre personal calificat, cu respectarea normativelor aplicabile instalatiilor electrice. Gradul IP30 este adecvat pentru utilizare la interior, in spatii uscate, fara expunere directa la apa, praf excesiv sau socuri mecanice. Alegerea bornelor, a accesoriilor si a modului de cablare trebuie facuta in functie de circuitul instalat si de conditiile concrete ale proiectului.

Intrebari frecvente

Pentru ce tip de perete este potrivita doza de derivatie?

Este destinata montajului in pereti cu gol interior, in special in placi si sisteme de pereti din gips carton.

Ce protectie ofera doza cu capacul montat?

Cu capacul montat corect, doza are grad de protectie IP30, recomandat pentru utilizare la interior in spatii uscate.

Poate fi utilizata pentru montarea unei sine DIN?

Da. Constructia permite montarea unei sine de sustinere TS 35 pentru organizarea unor accesorii compatibile.

Care sunt limitele electrice declarate?

Este prevazuta pentru instalatii cu tensiune nominala de pana la 400 V si curent nominal de pana la 16 A.

Sunt incluse elemente pentru fixare?

Doza este echipata cu suruburi pentru fixarea in placa de gips carton si pentru prinderea capacului.
