Descriere

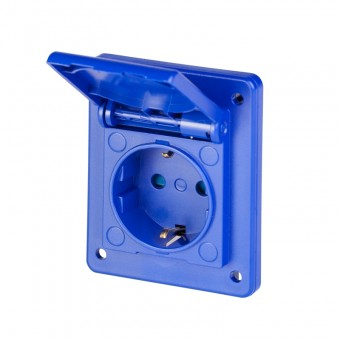

Priza fixa Schuko este destinata realizarii punctelor de alimentare monofazate in tablouri, panouri, carcase si alte echipamente unde este necesar montajul incastrat. Configuratia 2P+E asigura conectarea fazei, nulului si conductorului de protectie pentru consumatori compatibili cu standardul german Schuko. Obturatorul integrat protejeaza zona de contact atunci cand priza nu este utilizata.

Caracteristicile electrice nominale sunt 16A si 250V, pentru alimentare in curent alternativ. Priza are 2 poli activi plus contact de protectie, grad de protectie IP54 impotriva patrunderii prafului in cantitate limitata si a stropirii cu apa din orice directie, precum si rezistenta la impact IK08. Carcasa este realizata din termoplastic, are culoare albastra, iar flansa frontala masoara 70 x 87 mm. Temperatura de lucru declarata este intre -25 grade C si +60 grade C.

Montajul se realizeaza incastrat, cu flansa frontala de 70 x 87 mm, in suportul sau panoul compatibil cu aceasta dimensiune. Conductorii trebuie conectati corect la bornele corespunzatoare fazei, nulului si impamantarii, iar fixarea mecanica trebuie efectuata astfel incat priza sa ramana stabila si sa fie mentinut gradul de protectie al ansamblului. Inainte de instalare, se recomanda verificarea compatibilitatii dintre dimensiunile locasului, grosimea panoului si spatiul disponibil pentru cablare.

Produsul este realizat conform IEC 60884-1 si respecta cerintele Directivei RoHS 2011/65/EU. Se utilizeaza numai in circuite protejate corespunzator, dimensionate pentru curentul nominal al prizei si prevazute cu impamantare functionala. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate exclusiv de personal calificat, cu alimentarea electrica oprita in timpul lucrarilor.

Intrebari frecvente

Ce tip de stecher este compatibil cu aceasta priza?

Priza este de tip Schuko standard german, cu configuratie 2P+E, fiind destinata stecherelor compatibile cu acest standard.

Poate fi utilizata in zone cu praf sau stropiri accidentale?

Da, priza are grad de protectie IP54, adecvat pentru protectie fata de praf in cantitate limitata si stropiri cu apa din orice directie, atunci cand este montata corect in ansamblul sau.

Care sunt dimensiunile flansei frontale?

Flansa frontala are dimensiunile de 70 x 87 mm. Verificati compatibilitatea panoului sau a suportului de montaj inainte de instalare.

La ce temperatura poate functiona priza?

Temperatura de lucru declarata este cuprinsa intre -25 grade C si +60 grade C.

Este necesara impamantarea circuitului?

Da. Configuratia 2P+E include contact de protectie, astfel ca priza trebuie conectata la un circuit cu impamantare functionala si protectii electrice dimensionate corespunzator.
