Descriere

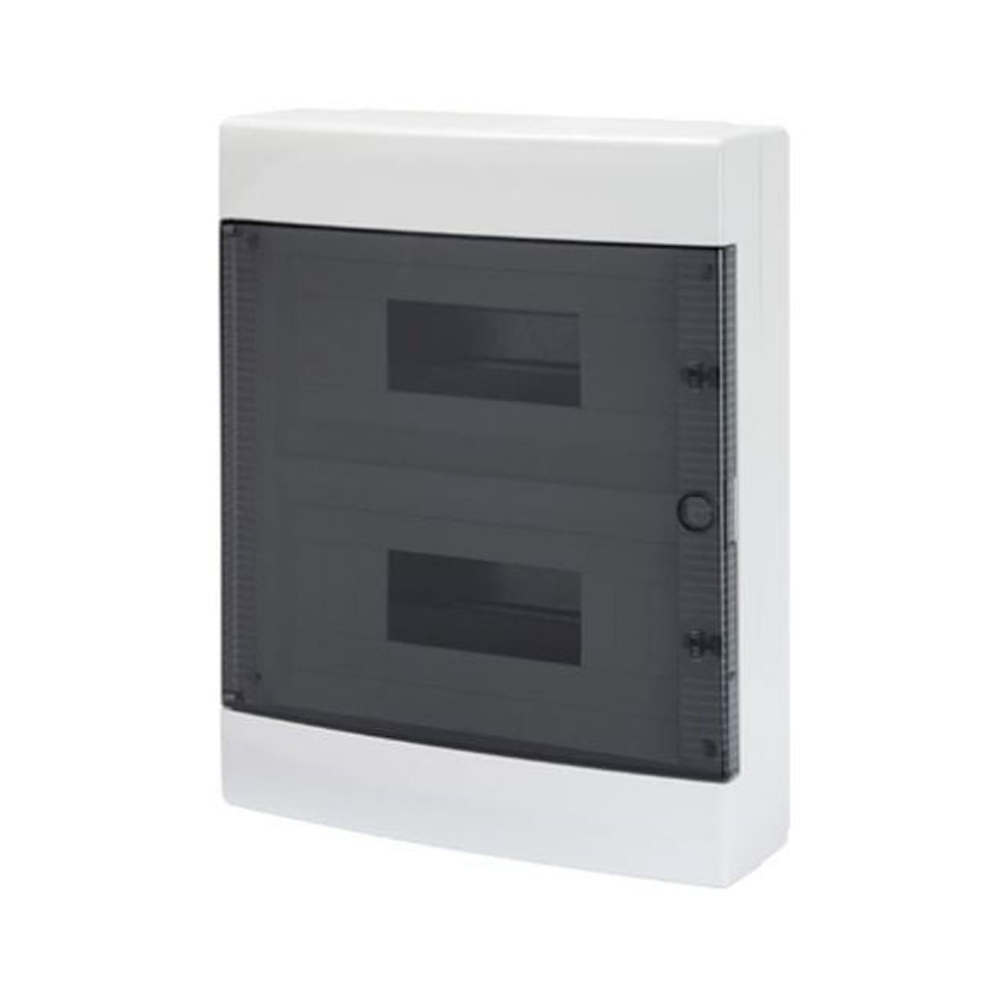

Tabloul electric aplicat este destinat organizarii si protejarii aparatajului modular din instalatii de distributie. Configuratia de 24 module, dispuse pe 2 randuri a cate 12 module, ofera spatiu pentru sigurante automate, intreruptoare diferentiale, protectii la supratensiune si alte echipamente montabile pe sina DIN, in proiecte rezidentiale sau tertiare realizate la interior. Usa transparenta fumurie permite verificarea vizuala a aparatajului instalat fara deschiderea tabloului.

Carcasa are dimensiuni exterioare de 280 x 350 x 100 mm si este realizata in culoare alba RAL 9016. Gradul de protectie IP40 ajuta la limitarea patrunderii corpurilor solide, iar rezistenta mecanica declarata este IK08. Tabloul are tensiunea nominala de 400 V, curent nominal de 125 A si putere disipabila de 25 W. Este prevazut pentru 24 module conform EN 50022 si are clasa de izolatie II, conform IEC 61140.

Montajul se realizeaza aplicat pe perete, pe o suprafata plana si stabila, cu elemente de fixare adecvate suportului. Interiorul este preconfigurat pentru utilizarea blocurilor de borne compatibile, facilitand realizarea unei distributii ordonate a conductoarelor. Aparatajul modular se instaleaza pe sinele DIN din tablou, iar dimensionarea protectiilor, a conductoarelor si a bornelor trebuie stabilita in functie de proiectul electric si de curentii circuitelor deservite.

Produsul este fabricat din material fara halogeni, in conformitate cu EN 60754-2, suporta testul cu fir incandescent la 650 grade C si testul de termopresiune cu bila la 70 grade C. Temperatura de utilizare declarata este intre -25 si +60 grade C. Pentru mentinerea protectiei si a sigurantei instalatiei, tabloul trebuie montat in spatii protejate, ferit de apa, condens, praf excesiv si socuri mecanice, iar conexiunile trebuie executate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 24 module, organizate pe 2 randuri a cate 12 module, conform standardului EN 50022.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP40 si rezistenta mecanica IK08. Este destinata instalarii in spatii protejate, ferite de apa si condens.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt 280 x 350 x 100 mm.

Ce tensiune si curent nominal are tabloul?

Tensiunea nominala este de 400 V, iar curentul nominal este de 125 A.

Este potrivit pentru montaj aparent?

Da. Tabloul este conceput pentru montaj aplicat pe perete si pentru instalarea aparatajului modular pe sina DIN.
