Descriere

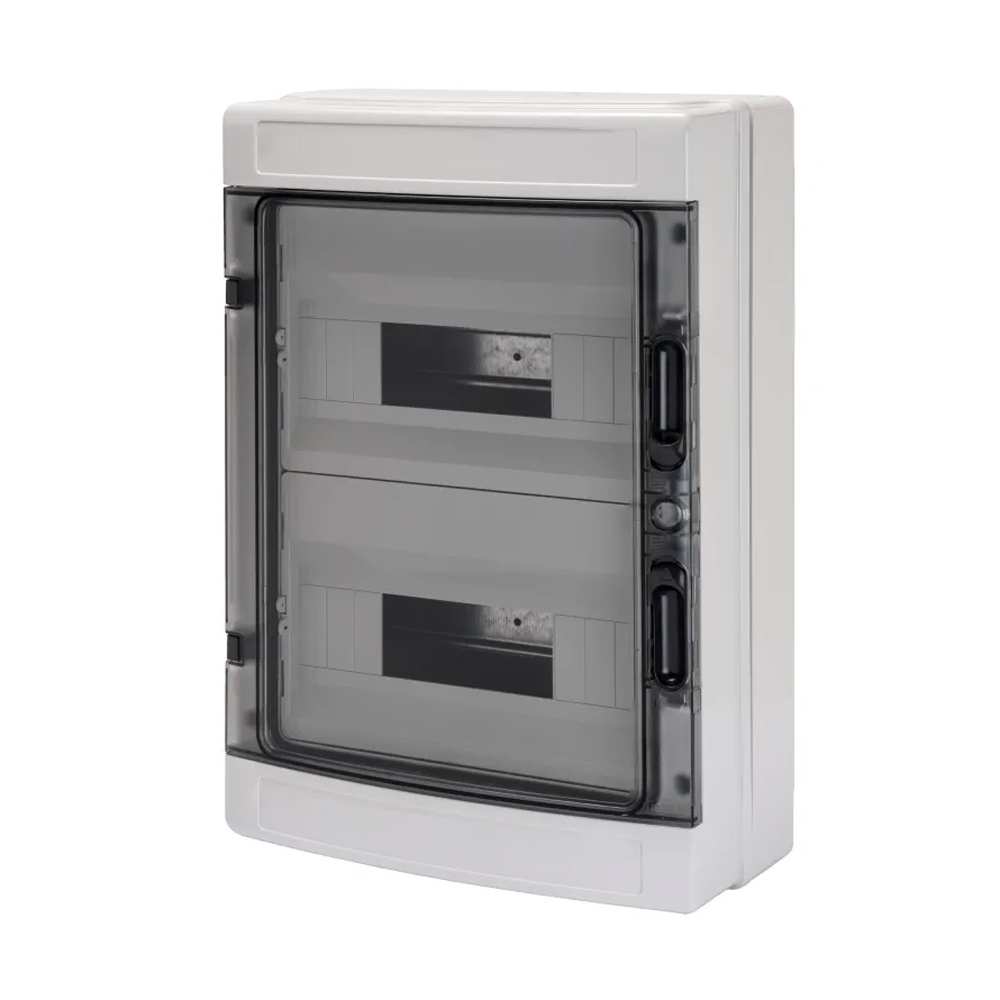

Tabloul electric aplicat este destinat realizarii distributiilor electrice modulare in instalatii rezidentiale, comerciale sau tehnice, unde este necesara protectia ridicata a aparatajului. Constructia permite organizarea a 24 de module DIN, dispuse pe doua randuri a cate 12 module, iar usa transparenta fumurie permite verificarea vizuala a echipamentelor montate fara deschiderea tabloului. Panourile si ramele detasabile contribuie la o cablare mai ordonata, iar usa este demontabila si are deschidere de pana la 180 grade, cu posibilitate de echipare cu accesoriu de blocare.

Carcasa are grad de protectie IP65, rezistenta mecanica la impact IK09 si clasa II de izolatie conform IEC 61140. Dimensiunile exterioare sunt 298 x 420 x 140 mm, culoarea corpului este gri RAL 7035, iar usa este transparenta fumurie. Tensiunea nominala este de 400 V, curentul nominal este de 125 A, tensiunea de izolatie este de 1000 V conform EN 62208, pentru curent alternativ si curent continuu, iar puterea disipabila este de 32 W. Materialul este fara halogeni, conform EN 60754-2.

Montajul se realizeaza aparent, pe suprafata suport, prin punctele de fixare ale carcasei. Spatiul modular este pregatit pentru aparataj pe sina DIN conform EN 50022. Pentru configurarea distributiei, tabloul poate fi echipat cu blocuri terminale unipolare sau bipolare, cu cablare prin surub, iar capacitatea maxima indicata pentru blocurile terminale este de 2 x 12 module. La realizarea intrarilor pentru cabluri si la alegerea accesoriilor de montaj trebuie respectate instructiunile de instalare ale producatorului.

Produsul este proiectat pentru functionare la temperaturi intre -25 si +60 grade C si este incercat la fir incandescent la 650 grade C. Termopresiunea cu bila este de 70 grade C. Respecta standardele EN 60670-1, IEC 60670-24 si CEI 23-49. Pentru mentinerea dublei izolatii dupa instalare, trebuie utilizate corect elementele de protectie si accesoriile prevazute pentru carcasa; montajul, cablarea si verificarea instalatiei trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 24 module DIN, organizate pe doua randuri a cate 12 module.

Ce protectie ofera carcasa?

Carcasa are grad de protectie IP65 impotriva patrunderii prafului si a jeturilor de apa, precum si rezistenta mecanica la impact IK09.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt 298 x 420 x 140 mm.

Poate fi utilizat pentru aparataj modular?

Da. Este prevazut pentru montarea aparatajului modular pe sina DIN, cu 24 de pozitii disponibile conform EN 50022.

In ce interval de temperatura poate functiona?

Intervalul declarat de functionare este intre -25 si +60 grade C.
