Descriere

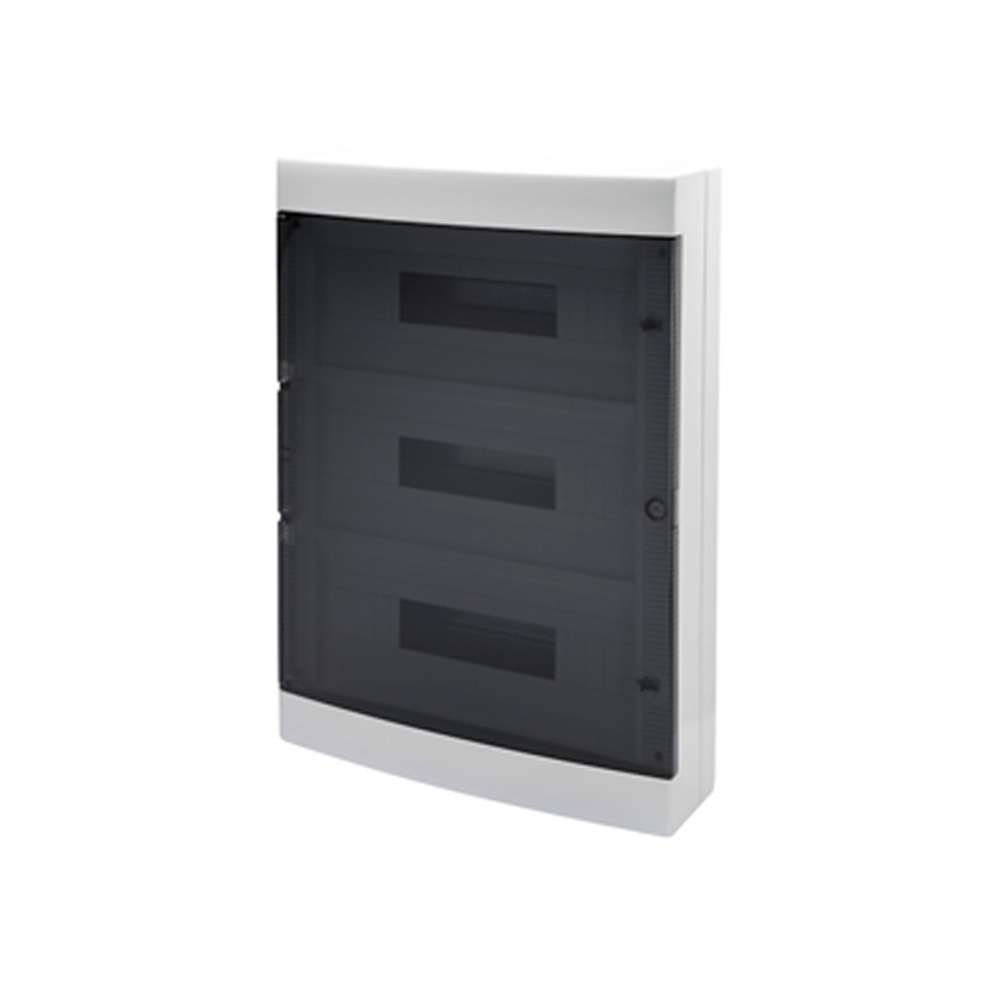

Tabloul aplicat este destinat realizarii distributiilor electrice modulare in spatii interioare, pentru instalatii rezidentiale, comerciale sau tehnice protejate. Ofera capacitate pentru 54 module standardizate, organizate pe 3 randuri a cate 18 module, fiind potrivit pentru montarea aparatajului modular pe sina DIN. Usa transparenta fumurie permite inspectarea vizuala a echipamentelor fara deschiderea tabloului, iar finisajul alb RAL 9016 se integreaza discret in zonele de instalare interioara.

Carcasa are dimensiunile exterioare de 400 x 550 x 130 mm si este proiectata pentru tensiune nominala de 400 V, curent nominal de pana la 125 A si tensiune de izolatie de 750 V. Gradul de protectie IP40 indica protectie impotriva corpurilor solide, iar rezistenta la impact IK08 contribuie la utilizarea fiabila in aplicatii uzuale de distributie. Puterea disipabila declarata este de 63 W. Materialul este fara halogeni, conform EN 60754-2, iar incercarea cu fir incandescent este specificata la 650 grade C.

Montajul se realizeaza aparent, pe perete, iar cadrul detasabil permite efectuarea operatiunilor de cablare in afara carcasei, pentru o organizare mai eficienta a conductoarelor si aparatajului. Tabloul este compatibil cu blocuri de borne unipolare sau bipolare, putand fi instalate maximum doua blocuri de borne de cate 18 module. In pachet sunt prevazute benzi de acoperire pentru module, etichete pentru identificarea circuitelor si eticheta adeziva utilizata la certificarea instalatiei.

Pentru mentinerea clasei II de izolatie, dupa fixarea pe perete trebuie utilizate accesoriile corespunzatoare pentru refacerea izolatiei, precum capace pentru suruburi sau elemente de fixare dedicate. Temperatura de functionare este cuprinsa intre -25 si +60 grade C, iar incercarea la presiune cu bila este de 70 grade C. Instalarea, echiparea cu protectii modulare si conectarea conductoarelor trebuie realizate de personal calificat, cu respectarea normelor aplicabile si a dimensionarii corecte a circuitelor.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 54 module, dispuse pe 3 randuri a cate 18 module.

Este potrivit pentru montaj aparent?

Da, carcasa este proiectata pentru montaj aplicat pe perete, in spatii interioare protejate.

Ce grad de protectie are?

Carcasa are grad de protectie IP40 si rezistenta mecanica la impact IK08.

Are usa inclusa?

Da, tabloul este prevazut cu usa transparenta fumurie, utila pentru vizualizarea aparatajului modular din interior.

Poate fi cablat mai usor inainte de fixarea finala?

Da, cadrul detasabil permite realizarea operatiunilor de cablare in afara carcasei, pentru acces mai bun la aparataj si conductoare.
