Descriere

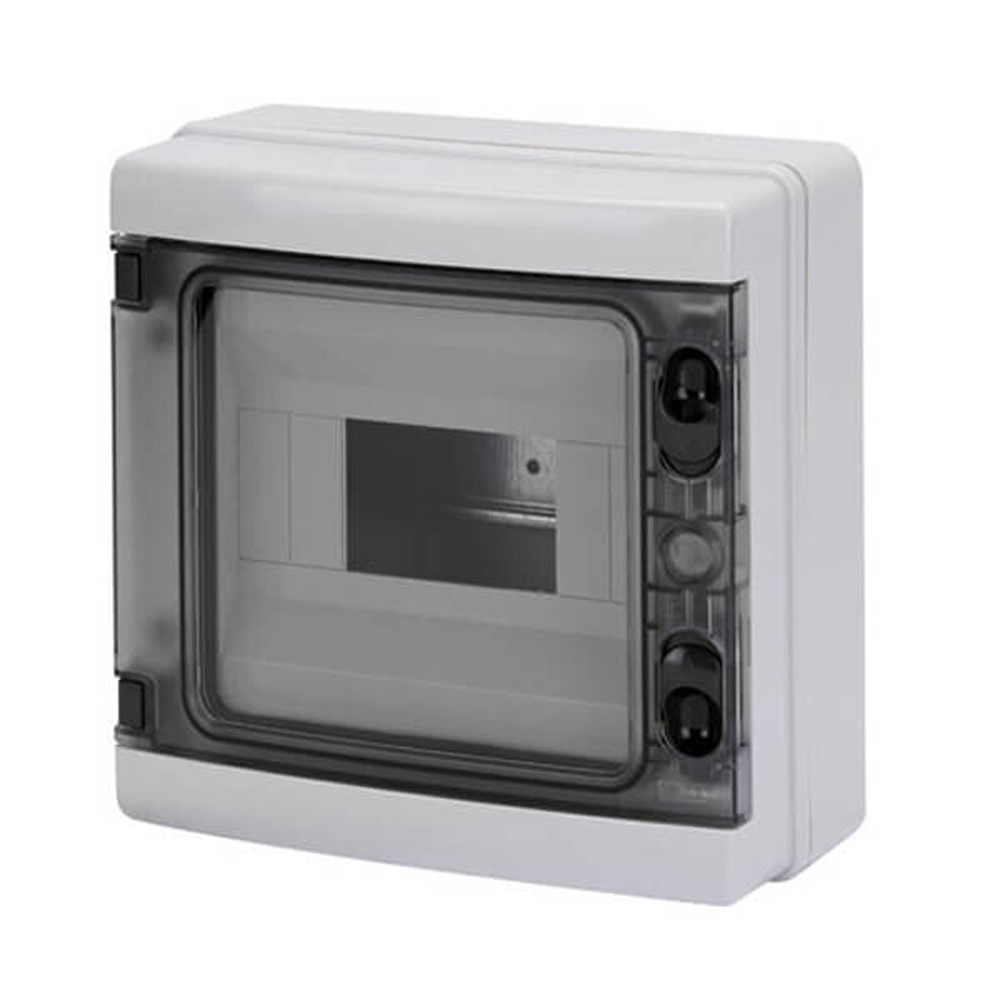

Acest tablou electric aplicat este o carcasa de distributie compacta, destinata organizarii si protejarii aparatajului modular in instalatii rezidentiale, comerciale sau tehnice. Ofera capacitate pentru 8 module conform EN 50022, are carcasa gri RAL 7035 si usa transparenta fumurie, care permite verificarea vizuala a echipamentelor montate fara deschiderea tabloului. Constructia este pregatita pentru echiparea cu bloc de borne, pentru realizarea unei distributii ordonate si accesibile.

Carcasa are dimensiunile exterioare de 215 x 210 x 100 mm, tensiunea nominala de 400 V si curentul nominal de 125 A. Gradul de protectie IP65 ajuta la protejarea echipamentelor fata de patrunderea prafului si a jeturilor de apa, iar rezistenta mecanica IK09 contribuie la protectia impotriva socurilor. Puterea disipabila declarata este de 16 W. Produsul are clasa II de izolatie conform IEC 61140, tensiune de izolatie de 1000 V in curent alternativ si curent continuu, precum si material fara halogeni conform EN 60754-2.

Montajul se realizeaza aparent, pe o suprafata stabila si plana, cu respectarea spatiului necesar pentru accesul la usa si pentru traseele de cablu. Carcasa poate fi echipata cu maximum un bloc de borne pentru 8 module; sunt compatibile blocuri de borne bipolare sau unipolare cu conexiuni cu surub, in functie de configuratia instalatiei. Pentru refacerea izolatiei duble trebuie utilizate capacele pentru suruburi si mastile de module furnizate sau accesoriile de montaj compatibile. In pachet sunt prevazute capace pentru suruburi, masti de module si etichete pentru identificarea circuitelor.

Tabloul este proiectat pentru functionare la temperaturi intre -25 si +60 grade C. Rezistenta la incercarea cu fir incandescent este de 650 grade C, iar termo-presiunea cu bila este de 70 grade C. Instalarea, cablarea si echiparea cu aparataj de protectie trebuie efectuate de personal calificat, cu alimentarea intrerupta si cu respectarea standardelor aplicabile instalatiei. Pentru mentinerea gradului IP65, toate punctele de intrare a cablurilor si elementele de fixare trebuie executate etans si corect.

Intrebari frecvente

Cate module poate gazdui tabloul?

Carcasa este prevazuta pentru 8 module conform EN 50022.

Ce protectie are carcasa?

Tabloul are grad de protectie IP65 si rezistenta mecanica la impact IK09.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt 215 x 210 x 100 mm, lungime x inaltime x adancime.

Poate fi utilizat pentru montaj aparent?

Da. Este o carcasa destinata montajului aplicat pe perete, cu respectarea instructiunilor de instalare si a etansarii punctelor de cablu.

Este pregatit pentru blocuri de borne?

Da. Carcasa este pregatita pentru montarea unui bloc de borne de pana la 8 module, in functie de configuratia aleasa.
