Descriere

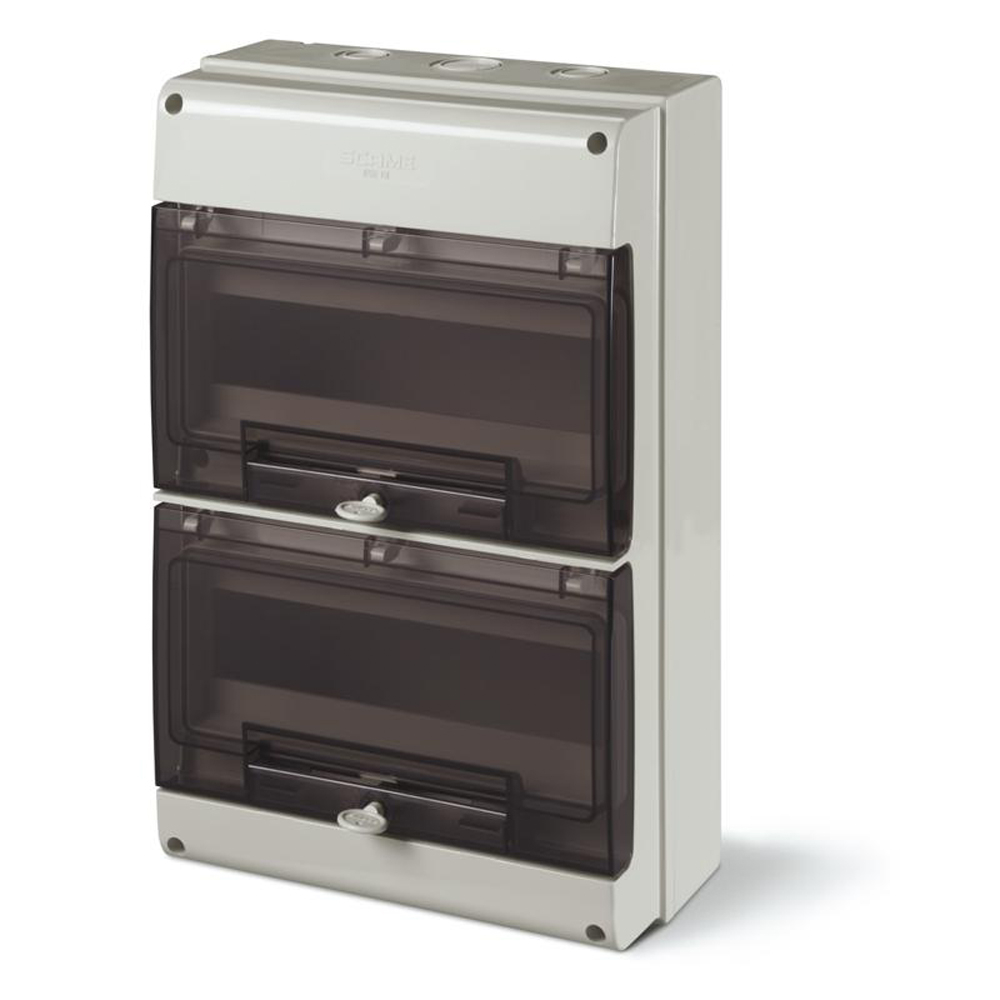

Tabloul aplicat este o carcasa de distributie pentru organizarea si protejarea aparatajului modular pe sina DIN. Este destinat montajului aparent pe perete si ofera spatiu pentru 24 module DIN, repartizate pe 2 randuri a cate 12 module. Este o solutie potrivita pentru instalatii electrice rezidentiale, comerciale sau industriale care necesita o incinta compacta, protejata impotriva patrunderii prafului si a jeturilor de apa.

Carcasa este fabricata din termoplastic gri si are dimensiunile de 400 x 256 x 140 mm, cu modularitate M400. Gradul de protectie IP66 este completat de rezistenta la impact IK07. Tabloul este prevazut cu usa transparenta fumurie din plastic, sina DIN, inchidere cu broasca si capac cu decupaj pentru accesul la aparatajul instalat. Puterea disipabila declarata este de 30 W.

Montajul se realizeaza aparent, pe o suprafata plana, rigida si adecvata greutatii ansamblului echipat. Sina DIN permite fixarea ordonata a sigurantelor automate, intreruptoarelor diferentiale, contactoarelor, releelor si altor aparate modulare compatibile. Pentru o configurare corecta, aparatajul si conductoarele trebuie alese in functie de circuit, curentul de lucru, sectiunea cablurilor si cerintele proiectului electric.

Pentru mentinerea gradului IP66, intrarile de cablu trebuie executate cu accesorii compatibile si etansate corespunzator, iar usa trebuie inchisa complet dupa interventii. Tabloul trebuie instalat numai de personal calificat, cu alimentarea oprita, respectand normele aplicabile si instructiunile aparatajului montat. Protectia IP66 nu elimina necesitatea alegerii corecte a locului de instalare si a verificarii periodice a etanseitatii, fixarilor si conexiunilor electrice.

Intrebari frecvente

Cate module DIN poate gazdui tabloul?

Tabloul are capacitate pentru 24 module DIN, organizate pe 2 randuri a cate 12 module.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP66, pentru protectie impotriva prafului si a jeturilor puternice de apa, atunci cand este montata si etansata corect.

Care sunt dimensiunile tabloului?

Dimensiunile exterioare sunt 400 x 256 x 140 mm.

Este inclusa sina DIN?

Da, tabloul este prevazut cu sina DIN pentru montarea aparatajului modular.

Poate fi montat la exterior?

Protectia IP66 il recomanda pentru zone cu praf sau umiditate, insa montajul trebuie realizat cu presetupe si accesorii etanse, intr-un loc ales conform cerintelor instalatiei electrice.
