Descriere

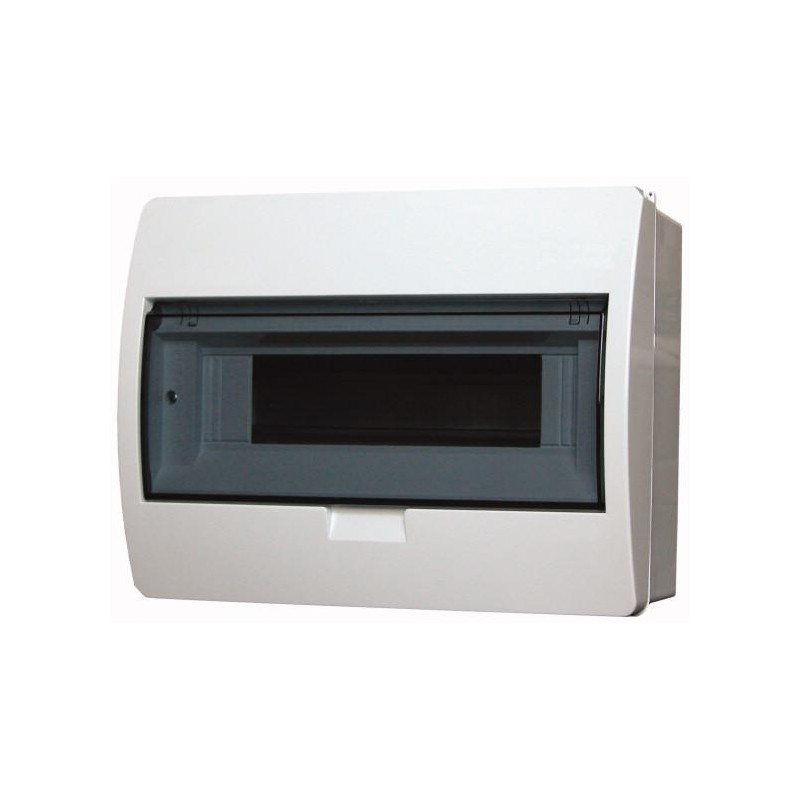

Acest tablou electric aparent este conceput pentru organizarea si protectia aparatajului modular utilizat in instalatii electrice interioare. Configuratia cu un singur rand si 12 module il recomanda pentru circuite rezidentiale, spatii comerciale mici, anexe tehnice sau aplicatii unde este necesara gruparea ordonata a protectiilor modulare pe sina DIN. Usa frontala transparenta permite verificarea vizuala rapida a aparatajului montat, fara deschiderea tabloului.

Carcasa este realizata din plastic ABS, are culoare alba RAL 9003 si usa transparenta inchisa. Tabloul are 1 rand cu 12 spatii modulare, protectie IP40 si rezistenta la impact IK05. Dimensiunile exterioare sunt de 303 x 212 x 98 mm, iar adancimea interioara este de 90 mm. Produsul este destinat functionarii la tensiune nominala de pana la 400 V AC si frecventa de 50 Hz, in intervalul de temperatura ambientala de la -20 grade C la 70 grade C.

Montajul se realizeaza aparent, pe perete, iar echipamentele modulare se fixeaza pe sina DIN inclusa. Carcasa are intrari metrice pentru cabluri pozitionate sus si jos, pentru adaptarea traseelor de alimentare si distributie. Sunt prevazute borne cu surub pentru conductorul de protectie si nul, cu cate 12 puncte de conectare pentru sectiuni de pana la 10 mm2 pentru PE si, respectiv, pana la 10 mm2 pentru N. Constructia este sigilabila, fiind adecvata aplicatiilor unde este necesara limitarea accesului neautorizat la aparatajul din interior.

Tabloul este destinat utilizarii la interior si are clasa de protectie II, cu izolatie totala. Gradul IP40 protejeaza impotriva patrunderii corpurilor solide, dar nu asigura protectie la apa, condens sau jeturi de lichid; de aceea, montajul trebuie realizat intr-un loc uscat si ferit de expunere directa la intemperii. Conectarea conductoarelor, alegerea protectiilor modulare si verificarea instalatiei trebuie efectuate de personal calificat, cu respectarea cerintelor aplicabile si a instructiunilor de montaj.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are un singur rand cu 12 spatii pentru aparataj modular montat pe sina DIN.

Este potrivit pentru montaj incastrat?

Nu. Este proiectat pentru montaj aparent pe perete.

Ce grad de protectie are?

Are grad de protectie IP40 si rezistenta la impact IK05, fiind destinat utilizarii in spatii interioare uscate.

Ce include pentru conectarea conductoarelor?

Este prevazut cu sina DIN si borne cu surub pentru PE si N, fiecare cu 12 puncte de conectare pentru conductoare de pana la 10 mm2.

Poate fi utilizat in exterior?

Nu este recomandat pentru expunere directa la ploaie, apa sau condens, deoarece protectia IP40 nu este destinata mediilor umede sau utilizarii neprotejate la exterior.
