Descriere

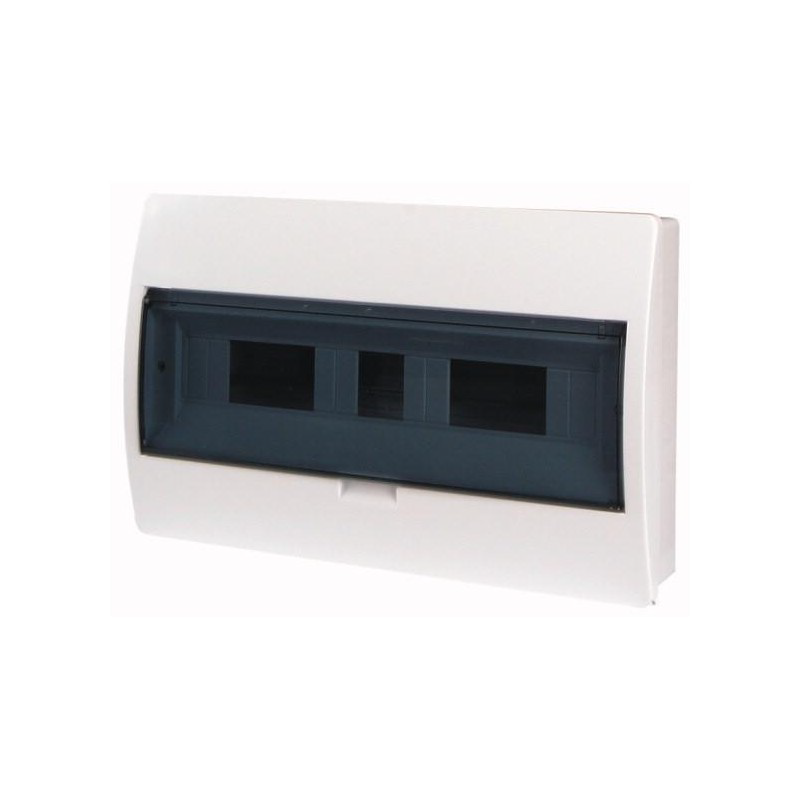

Acest tablou electric aparent este destinat organizarii si protejarii aparatajului modular montat pe sina DIN, in instalatii electrice interioare. Configuratia cu un rand si 18 module ofera spatiu pentru disjunctoare, intreruptoare diferentiale si alte echipamente modulare utilizate in circuite rezidentiale sau aplicatii comerciale de mica amploare. Usa transparenta permite verificarea vizuala rapida a aparatajului fara deschiderea tabloului.

Tabloul are 1 rand cu 18 module si este proiectat pentru montaj aparent. Carcasa este realizata din ABS ignifugat, in culoare alba RAL 9003, iar usa este transparenta. Gradul de protectie este IP40, rezistenta mecanica la impact este IK05, iar clasa de protectie este II, cu izolatie totala. Dimensiunile declarate sunt 420 mm lungime sau adancime, 260 mm latime si 115 mm inaltime; adancimea interioara este de 90 mm. Tensiunea nominala de utilizare este de 400 V AC, la frecventa de 50 Hz.

Montajul se realizeaza pe perete, in aplicare, iar aparatajul modular se fixeaza pe suportul cu sina DIN inclus. Tabloul este echipat cu borne cu surub pentru conductoarele de nul si protectie, cate 18 conexiuni cu sectiunea de pana la 10 mm2 pentru fiecare tip de borna. Intrari metrice pentru cabluri sunt prevazute in partea superioara si inferioara, facilitand organizarea traseelor de alimentare si plecare din tablou.

Produsul este destinat utilizarii la interior, in intervalul de temperatura ambientala de la -20 grade C la +70 grade C. Respecta cerintele RoHS si este declarat conform cu standardul EN 62208. Gradul IP40 ofera protectie impotriva corpurilor solide, dar nu impotriva apei, astfel ca montajul trebuie realizat in spatii uscate, ferite de umezeala, praf excesiv si actiuni mecanice peste nivelul admis. Conectarea si verificarea instalatiei trebuie efectuate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul dispune de un singur rand cu capacitate de 18 module pentru aparataj modular montat pe sina DIN.

Este potrivit pentru montaj aparent?

Da. Este conceput pentru montaj aparent pe perete, in instalatii electrice de interior.

Ce protectie ofera carcasa?

Carcasa are grad de protectie IP40 si rezistenta la impact IK05. Este recomandata pentru spatii interioare uscate, fara expunere la apa.

Include borne pentru nul si protectie?

Da. Sunt incluse borne cu surub pentru nul si protectie, cu cate 18 conexiuni de pana la 10 mm2 pentru fiecare tip de borna.

Ce tip de usa are tabloul?

Tabloul este prevazut cu o usa transparenta, care permite observarea aparatajului instalat in interior.
