Descriere

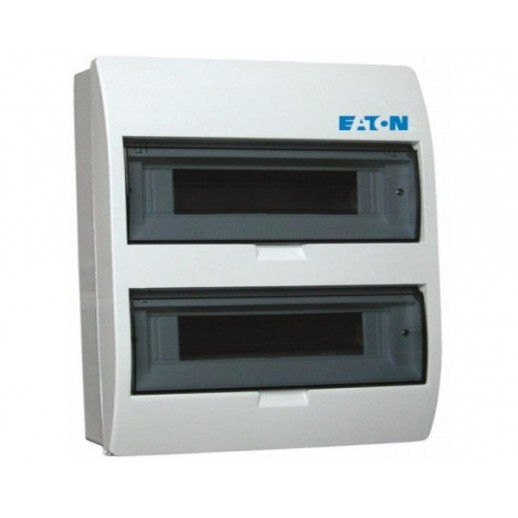

Tabloul electric aparent este conceput pentru organizarea si protejarea aparatajului modular din instalatii electrice interioare. Configuratia de 24 module, repartizate pe 2 randuri a cate 12 module, permite realizarea unei distributii clare pentru circuite de iluminat, prize si alte circuite auxiliare din locuinte sau spatii comerciale de dimensiuni reduse si medii.

Carcasa este realizata din plastic alb, in nuanta RAL 9003, si este prevazuta cu usa transparenta pentru vizualizarea aparatajului fara deschiderea tabloului. Produsul are montaj aparent, protectie IP40 si constructie cu sina DIN pentru instalarea dispozitivelor modulare. Este conform RoHS si este certificat conform EN 62208.

Montajul se realizeaza pe perete, in interior, iar aparatajul modular se fixeaza pe sina DIN din echiparea tabloului. Cele doua randuri de montaj ajuta la separarea logica a circuitelor si la o cablare mai ordonata. Alegerea intreruptoarelor automate, a protectiilor diferentiale, a descarcatoarelor si a accesoriilor trebuie facuta in functie de proiectul electric si de numarul de module disponibile.

Gradul de protectie IP40 indica protectie impotriva patrunderii corpurilor solide cu diametrul mai mare de 1 mm, fara protectie la apa. Tabloul este destinat utilizarii in spatii interioare uscate si trebuie instalat de personal calificat, cu alimentarea intrerupta. Dimensionarea circuitelor, conductoarelor si dispozitivelor de protectie trebuie realizata conform cerintelor instalatiei electrice aplicabile.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 24 module, distribuite pe 2 randuri a cate 12 module.

Este potrivit pentru montaj aparent?

Da. Constructia produsului este destinata montajului aparent pe perete.

Poate fi utilizat la exterior?

Nu este recomandat pentru exterior. Protectia IP40 nu asigura protectie impotriva apei, astfel ca produsul este destinat spatiilor interioare uscate.

Are sina DIN pentru aparataj modular?

Da. Tabloul este prevazut cu sina DIN pentru montarea aparatajului modular compatibil.

Are usa transparenta?

Da. Usa transparenta permite verificarea vizuala a aparatajului instalat in tablou.
