Descriere

Tabloul electric aparent este destinat realizarii distributiilor compacte pentru circuite modulare, in instalatii rezidentiale sau aplicatii tertiare de mica amploare. Configuratia cu un rand si 8 module permite montarea aparatelor modulare pe sina DIN, precum sigurante automate, intreruptoare diferentiale sau alte echipamente compatibile pentru protectia circuitelor.

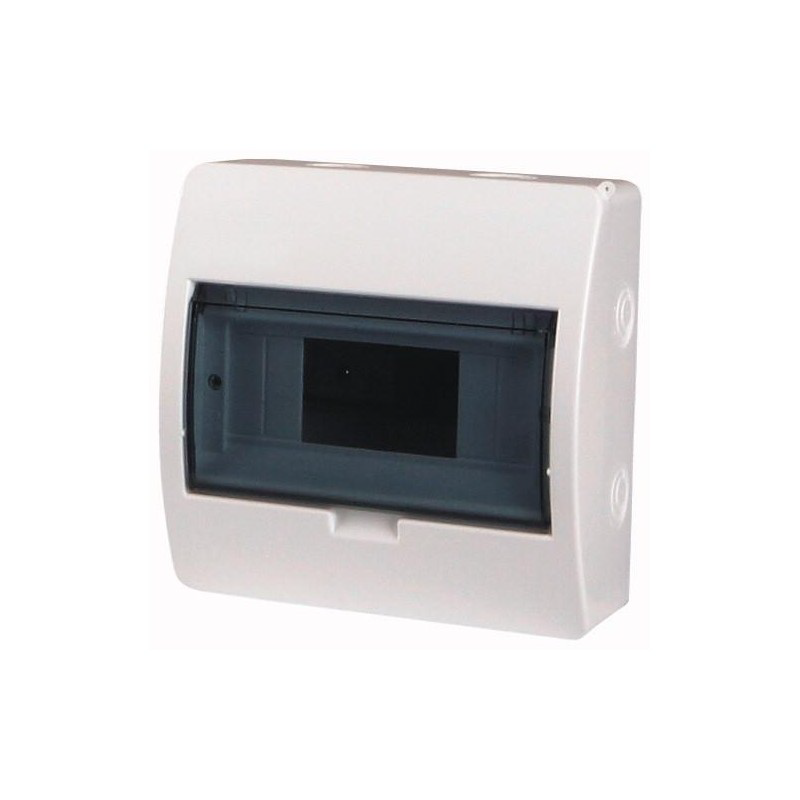

Carcasa are 1 rand cu capacitate de 8 module, grad de protectie IP40 si rezistenta la impact IK05. Echipamentul este realizat in clasa II de protectie, cu izolatie totala, si este proiectat pentru tensiune de utilizare de pana la 400 V AC. Dimensiunile exterioare sunt de 195 x 195 x 90 mm, iar finisajul alb RAL 9003 este completat de o usa transparenta pentru verificarea vizuala rapida a aparatajului din interior.

Montajul se realizeaza aparent, pe perete. Tabloul include sina de montaj DIN din metal si borne cu surub pentru conductorul de nul si conductorul de protectie, cu 8 puncte de conectare de pana la 10 mm2 pentru fiecare tip de conductor. Usa transparenta ajuta la identificarea aparatelor instalate fara a fi necesara deschiderea tabloului.

Instalarea, cablarea si punerea in functiune trebuie efectuate de personal calificat, cu alimentarea intrerupta si cu respectarea proiectului electric, a sectiunilor de conductoare admise si a normelor aplicabile. Gradul IP40 este adecvat pentru protectia impotriva atingerii partilor periculoase si a corpurilor solide, insa tabloul trebuie utilizat intr-un spatiu protejat de apa, condens si factori de mediu incompatibili cu acest grad de protectie.

Intrebari frecvente

Cate module poate gazdui tabloul electric?

Tabloul are un singur rand si poate gazdui pana la 8 module de aparataj modular montat pe sina DIN.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP40 si rezistenta la impact IK05. Se recomanda montarea intr-un spatiu protejat de apa si umezeala.

Ce elemente pentru conectare sunt incluse?

Tabloul este echipat cu sina DIN metalica si cu borne cu surub pentru nul si protectie, cu cate 8 puncte de conectare de pana la 10 mm2.

Este potrivit pentru montaj incastrat?

Acest model este destinat montajului aparent pe perete.

Ce tensiune de utilizare este admisa?

Tabloul este proiectat pentru o tensiune de utilizare de pana la 400 V AC.
