Descriere

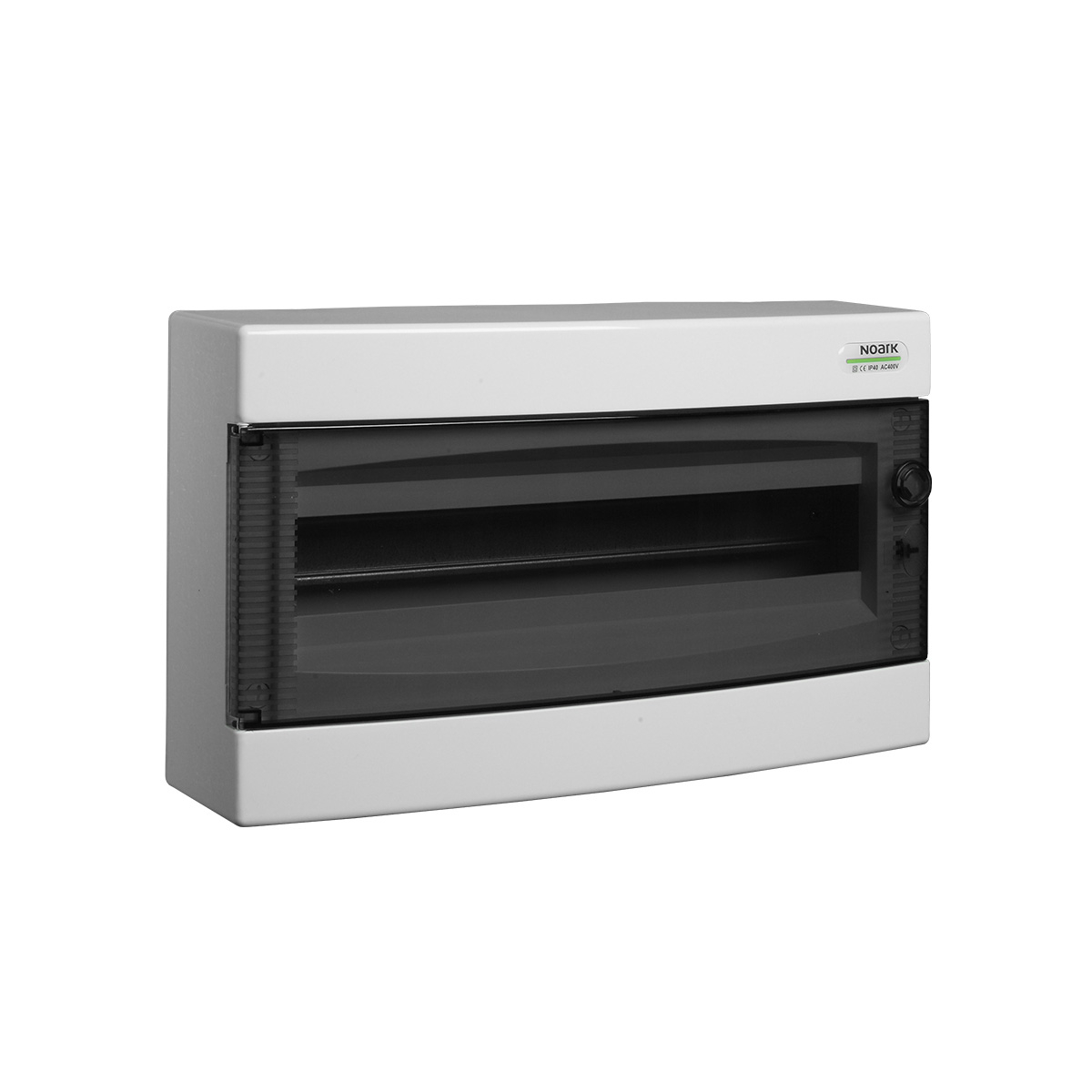

Tabloul electric aparent este destinat organizarii si protejarii aparatajului modular in instalatii rezidentiale si aplicatii generale. Constructia cu un singur rand ofera spatiu pentru 24 de module, iar usa transparenta permite verificarea vizuala a aparatelor montate fara deschiderea tabloului. Carcasa este realizata din plastic, in culoare alba RAL 9003.

Produsul este proiectat pentru montaj aparent si are dimensiunile de 236 x 503 x 112 mm. Este prevazut cu sina DIN pentru aparataj modular, borne N si PE, usa, masca frontala cu decupari pentru aparate, obturatoare pentru pozitiile neutilizate si materiale de montaj. Nu include placa de montaj, nu este extensibil si nu este echipat cu incuietoare.

Parametrii confirmati includ tensiune nominala de utilizare de 400 V AC, frecventa nominala de 50 Hz, grad de protectie IP40 si clasa de protectie II. Tabloul este testat conform EN 60670, are rezistenta la impact mecanic IK08, material ABS fara halogeni si rezistenta la fir incandescent de 650 grade C. Puterea maxima disipata de aparatele instalate este de 30 W la o temperatura ambianta de 30 grade C.

Montajul se realizeaza pe suprafata unui perete stabil, cu materialele de fixare incluse, iar aparatajul se monteaza pe sina DIN. Conectarea conductoarelor si configurarea protectiilor trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune. Gradul IP40 asigura protectie impotriva patrunderii corpurilor solide, dar nu ofera protectie la apa; produsul trebuie utilizat in spatii uscate, protejate de umiditate, condens si jeturi de apa. Temperatura de functionare este intre minus 25 grade C si plus 60 grade C.

Intrebari frecvente

Cate module poate gazdui tabloul electric?

Tabloul are un singur rand si o capacitate de 24 de module pentru aparataj modular montat pe sina DIN.

Ce accesorii sunt incluse in pachet?

Pachetul include carcasa, usa transparenta, sina DIN, borne N si PE, masca frontala cu decupari pentru aparataj, obturatoare pentru pozitiile libere si materiale de montaj.

Care sunt dimensiunile tabloului?

Dimensiunile exterioare sunt de 236 x 503 x 112 mm.

Poate fi montat in exterior?

Nu este recomandat pentru expunere la ploaie, condens sau jeturi de apa. Gradul de protectie IP40 este potrivit pentru spatii interioare uscate si protejate.

Ce caracteristici de siguranta are carcasa?

Carcasa are clasa de protectie II, protectie IP40, rezistenta la impact IK08, plastic ABS fara halogeni si rezistenta la fir incandescent de 650 grade C.
