Descriere

Tabloul modular este destinat organizarii, montajului si protectiei aparatajului electric modular in instalatii interioare. Configuratia cu un singur rand si capacitatea de 18 module il recomanda pentru circuite rezidentiale, spatii comerciale, ateliere sau aplicatii tehnice unde este necesara o carcasa aparenta cu protectie ridicata la patrunderea prafului si apei.

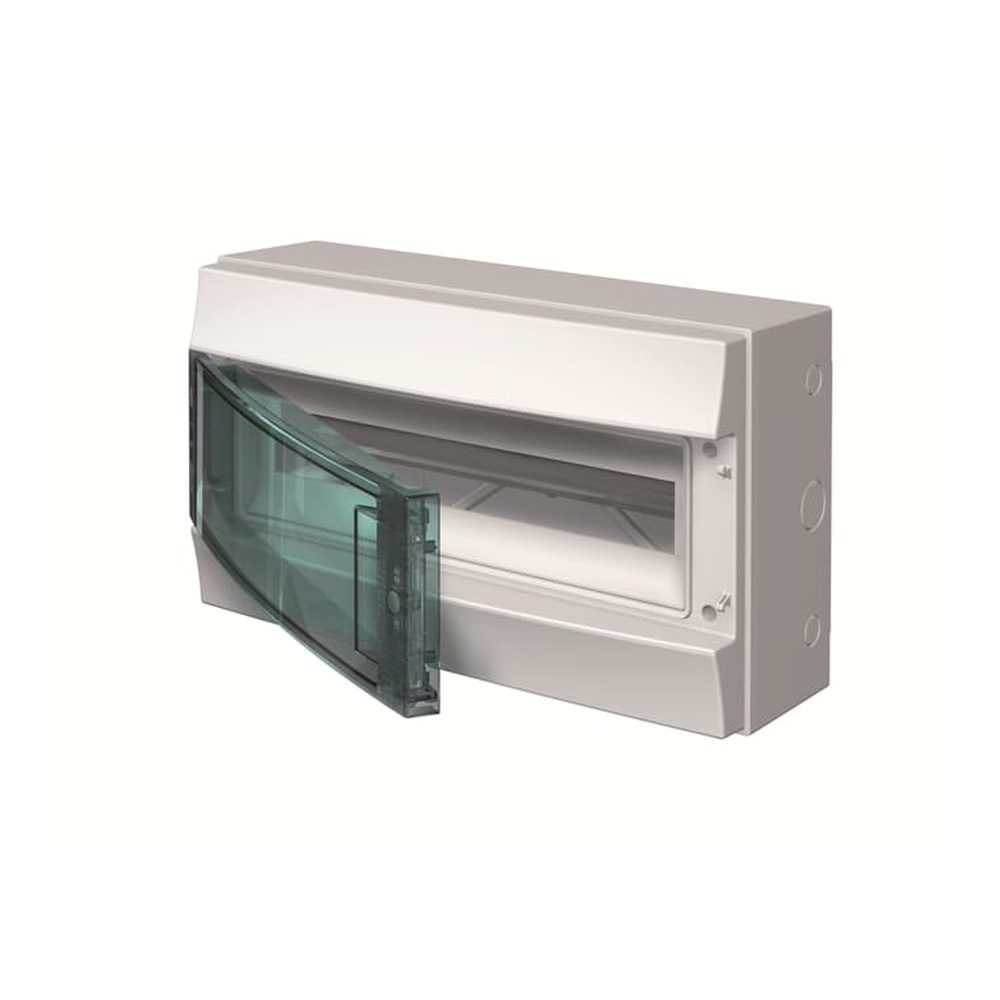

Carcasa este realizata din termoplastic, are finisaj gri RAL 7035 si usa transparenta simpla, pentru verificarea vizuala rapida a aparatajului din interior fara deschiderea tabloului. Gradul de protectie este IP65, rezistenta la impact este IK09, iar materialul este testat la fir incandescent la 650 grade C. Tabloul are un rand pentru 18 module, dimensiuni exterioare de 250 x 430 x 155 mm, adancime interioara de 84 mm si adancime de montaj de 98 mm. Pierderea de putere declarata este de 32 W.

Montajul se realizeaza aparent, pe perete. Constructia este prevazuta cu sina DIN pentru instalarea intreruptoarelor automate, intreruptoarelor diferentiale, protectiilor la supratensiune si a altor aparate modulare compatibile. Sunt incluse bare de borne pentru nul si conductor de protectie. Usa poate fi orientata pentru deschidere spre stanga sau spre dreapta, pana la 180 grade, facilitand accesul la echipamente in timpul cablarii si mentenantei.

Pentru mentinerea protectiei IP65, tabloul trebuie fixat pe o suprafata plana si stabila, iar intrarile de cablu trebuie etansate corect cu accesorii adecvate instalatiei. Dimensionarea aparatajului, a conductoarelor si a protectiilor trebuie realizata in functie de proiectul electric. Lucrarile de instalare, conectare si verificare trebuie efectuate numai cu alimentarea oprita, de personal calificat, cu respectarea normelor electrice aplicabile.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are un singur rand si permite montarea a pana la 18 module de aparataj modular.

Este potrivit pentru montaj aparent?

Da. Carcasa este proiectata pentru montaj aparent pe perete si este echipata cu sina DIN pentru aparataj modular.

Ce protectie ofera carcasa?

Tabloul are grad de protectie IP65 si rezistenta mecanica IK09. Pentru pastrarea protectiei, toate intrarile de cablu trebuie etansate corespunzator.

Are usa transparenta?

Da. Usa transparenta permite verificarea vizuala a aparatajului montat in interior.

Sunt incluse bare pentru nul si impamantare?

Da. Tabloul este prevazut cu bare de borne pentru conductorul de nul si conductorul de protectie.
