Descriere

Tabloul electric aparent este conceput pentru organizarea si protejarea aparatajului modular in instalatii electrice generale sau industriale, unde este necesar un nivel ridicat de protectie la patrunderea prafului si a apei. Constructia pentru montaj la suprafata il recomanda pentru realizarea tablourilor de distributie in cladiri rezidentiale, spatii comerciale, ateliere si aplicatii tehnice.

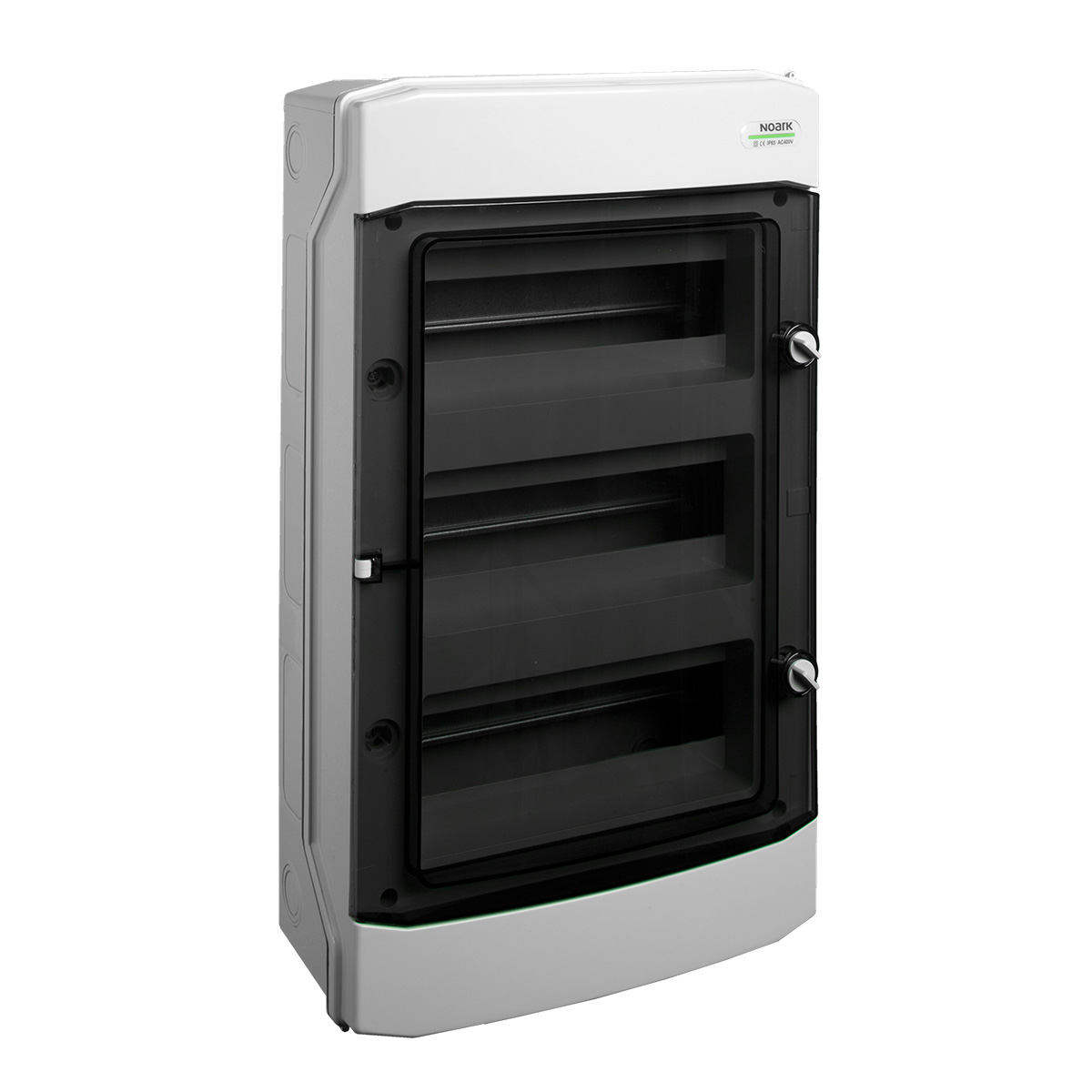

Carcasa este realizata din plastic alb, in nuanta RAL 9003, si are grad de protectie IP65. Ofera 48 de module, dispuse pe 4 randuri a cate 12 module, fiind prevazuta cu usa transparenta inchisa. Dimensiunile exterioare sunt de 664 mm inaltime, 319 mm latime si 144 mm adancime. Dispune de sine DIN, nu include placa de montaj, nu permite extensie si nu este prevazuta cu lacat. Disiparea termica declarata este de 28 W la Delta T de 20 K, conform IEC TR 60890.

Pentru montaj, carcasa se fixeaza aparent pe un suport rigid si plan, folosind materialele de prindere incluse si alegand elemente de fixare adecvate tipului de perete. Pachetul include carcasa, usa, sine DIN pentru aparatajul modular, borne pentru nul si protectie, masca frontala cu decupaje pentru aparate, obturatoare pentru pozitiile neutilizate si materiale de montaj. Aparatajul se monteaza pe sinele DIN, iar conductoarele se organizeaza si se conecteaza la bornele corespunzatoare conform proiectului instalatiei.

Instalarea, cablarea si verificarea tabloului trebuie efectuate numai de personal calificat, cu alimentarea oprita si respectand normele aplicabile instalatiilor electrice. Gradul IP65 se mentine numai daca usa, capacele, obturatoarele si intrarile de cablu sunt montate corect si etansate corespunzator. Nu se va depasi capacitatea termica a ansamblului, iar alegerea aparatajului de protectie si a sectiunilor de conductor se face in functie de circuit, sarcina si conditiile reale de utilizare.

Intrebari frecvente

Cate module poate gazdui tabloul electric?

Tabloul are o capacitate de 48 module, organizate pe 4 randuri a cate 12 module.

Este potrivit pentru montaj aparent?

Da. Carcasa este proiectata pentru montaj la suprafata pe un suport rigid si plan.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP65. Pentru mentinerea protectiei, usa, obturatoarele si intrarile de cablu trebuie montate si etansate corect.

Ce include pachetul?

Pachetul include carcasa cu usa, sine DIN, borne pentru N si PE, masca frontala cu decupaje, obturatoare pentru pozitiile libere si materiale de montaj.

Care sunt dimensiunile tabloului?

Dimensiunile exterioare sunt 664 mm inaltime, 319 mm latime si 144 mm adancime.
