Descriere

Tabloul electric pentru montaj aparent este destinat organizarii aparatelor modulare de protectie si comanda pe sina DIN. Constructia din termoplastic si gradul de protectie IP66 il recomanda pentru zone unde exista praf, umezeala sau expunere la jeturi puternice de apa, precum spatii tehnice, instalatii industriale, ateliere si aplicatii exterioare protejate corespunzator.

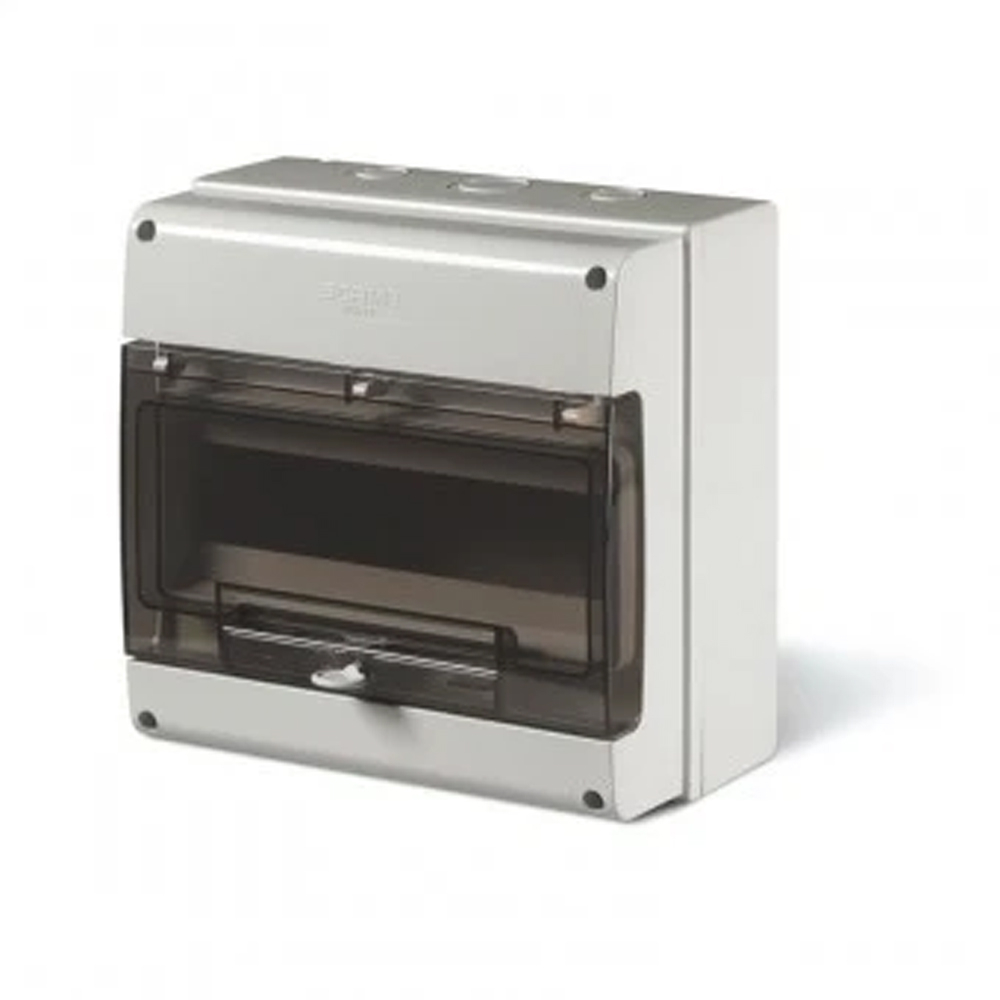

Carcasa are culoare gri, usa din plastic transparent fumuriu si capacitatea de 12 module DIN. Dimensiunile exterioare sunt de 256 x 250 x 140 mm, iar rezistenta la impact este IK07. Puterea disipabila declarata este de 22 W, calculata conform standardelor IEC EN 62208 si IEC EN 60670-24. Produsul este realizat in conformitate cu EN 60670-1 si EN 60670-24 si este incadrat in cerintele Directivei pentru joasa tensiune 2014/35/UE.

Montajul se realizeaza aparent, pe perete sau pe o suprafata plana si rigida, cu fixare mecanica adecvata suportului. Aparatele modulare se monteaza pe sina DIN din interiorul tabloului, iar cablurile se introduc prin zonele de intrare pregatite sau prelucrate conform instructiunilor de montaj. Pentru pastrarea etanseitatii, intrarile de cablu trebuie echipate cu presetupe sau accesorii compatibile cu nivelul de protectie necesar.

Instalarea, cablarea si verificarea tabloului trebuie efectuate numai de personal calificat, cu alimentarea electrica oprita. Gradul IP66 este mentinut numai daca usa este inchisa corect, garniturile sunt intacte, iar toate punctele de intrare sunt etansate corespunzator. Nu se depaseste puterea disipabila indicata si se respecta instructiunile aparatelor modulare instalate in interior.

Intrebari frecvente

Cate module DIN poate gazdui tabloul?

Tabloul este prevazut pentru montarea a 12 module DIN.

Poate fi montat la exterior?

Are grad de protectie IP66, fiind adecvat pentru aplicatii cu praf si jeturi puternice de apa. Pentru utilizare in exterior, montajul trebuie realizat corect, iar toate intrarile de cablu trebuie etansate corespunzator.

Care sunt dimensiunile tabloului?

Dimensiunile exterioare sunt de 256 x 250 x 140 mm.

Din ce material este realizata carcasa?

Carcasa este realizata din termoplastic, are culoare gri si este echipata cu usa din plastic transparent fumuriu.

Ce rezistenta la impact are tabloul?

Produsul are grad de rezistenta mecanica la impact IK07.
