Descriere

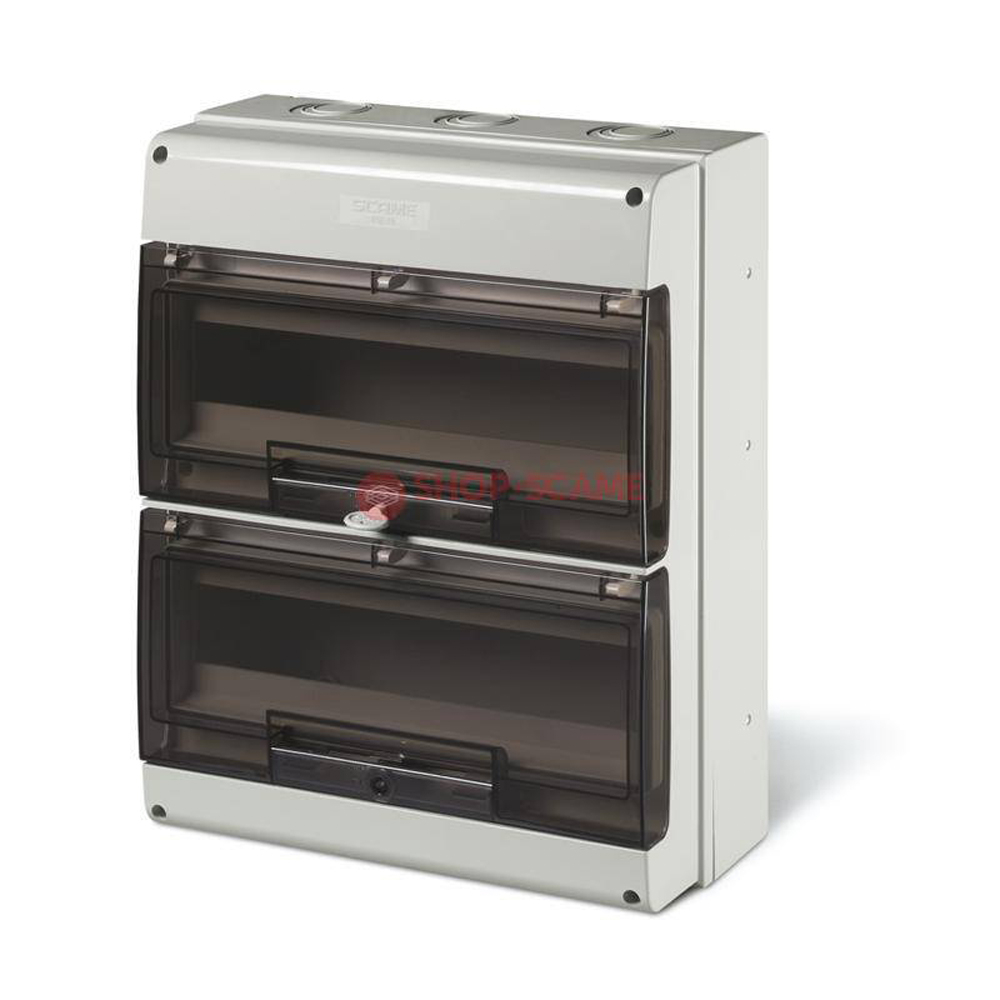

Tabloul electric pentru montaj aparent este destinat organizarii si protejarii aparatajului modular in instalatii de distributie. Capacitatea de 32 module il recomanda pentru configuratii cu sigurante automate, intreruptoare diferentiale, protectii la supratensiune si alte echipamente modulare compatibile, utilizate in zone rezidentiale, comerciale sau industriale unde este necesara o carcasa etansa.

Carcasa este realizata din termoplastic de culoare gri si are grad de protectie IP66, pentru protectie impotriva patrunderii prafului si a jeturilor puternice de apa. Rezistenta la impact este IK07. Tabloul are modularitate M400, capacitate de 32 module si dimensiuni exterioare de 328 x 400 x 140 mm. Puterea disipabila declarata este de 47 W, calculata in conformitate cu IEC EN 62208 si IEC EN 60670-24.

Produsul este proiectat pentru fixare aparenta pe perete sau pe o structura rigida, plana. Inaintea echiparii se va alege pozitia care permite acces facil la aparataj, introducerea ordonata a cablurilor si mentinerea spatiului necesar pentru conexiuni. Aparatajul modular se selecteaza in functie de schema electrica, curentii circuitelor si puterea disipata admisa a tabloului.

Pentru pastrarea nivelului de protectie IP66, carcasa trebuie montata corect, iar capacele, elementele de inchidere si intrarile de cablu trebuie mentinute etanse. Instalarea, cablarea si verificarea circuitelor se realizeaza numai cu alimentarea intrerupta si de catre personal calificat, cu respectarea normelor electrice aplicabile si a instructiunilor de montaj.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 32 module de aparataj modular.

Ce protectie ofera carcasa?

Carcasa are grad de protectie IP66 impotriva prafului si a jeturilor puternice de apa, precum si rezistenta la impact IK07.

Care sunt dimensiunile tabloului?

Dimensiunile exterioare sunt de 328 x 400 x 140 mm.

Este potrivit pentru montaj incastrat?

Nu. Acest model este proiectat pentru montaj aparent, pe perete sau pe o structura rigida.

Ce putere disipabila are tabloul?

Puterea disipabila declarata este de 47 W, calculata conform IEC EN 62208 si IEC EN 60670-24.
