Descriere

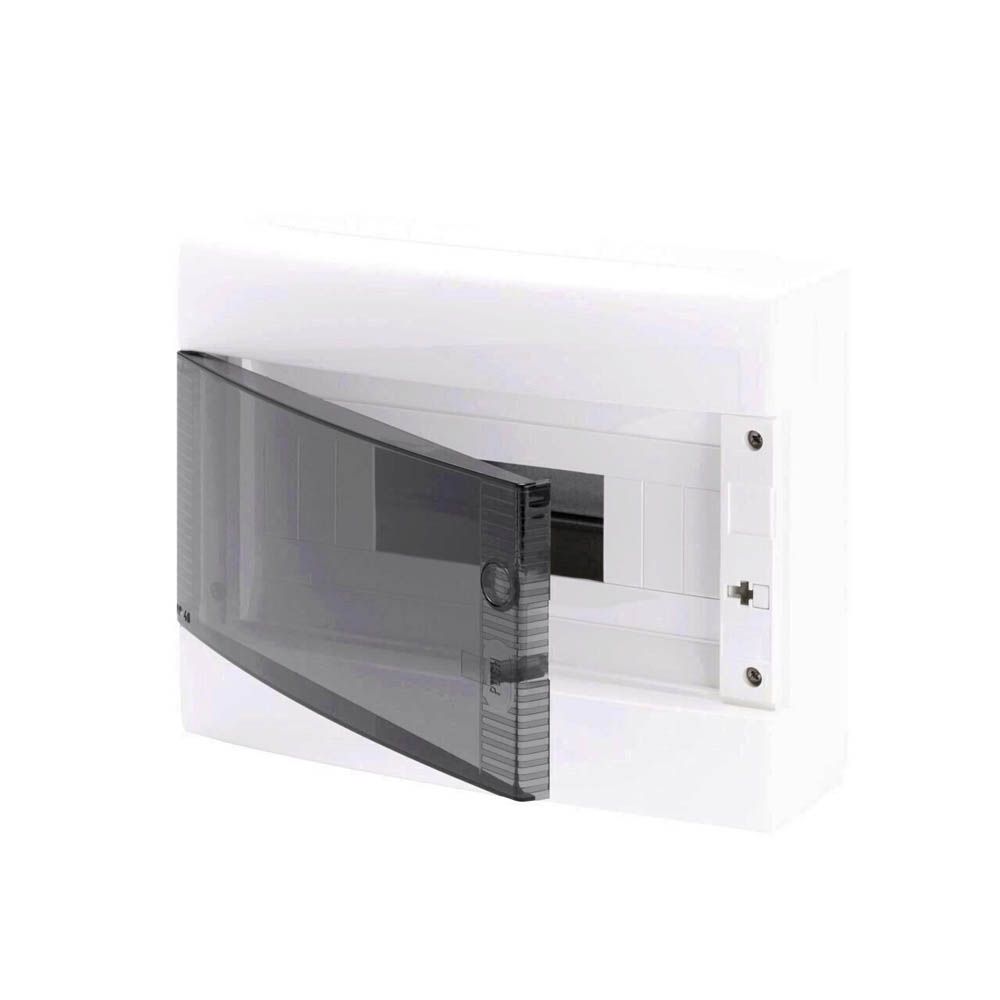

Tabloul electric aplicat este destinat realizarii distributiilor electrice modulare in instalatii interioare. Constructia cu usa transparenta fumurie permite vizualizarea aparatajului montat, pastrand totodata un aspect ordonat al zonei de instalare. Este o solutie pentru organizarea protectiilor, intreruptoarelor si altor aparate modulare pe sina DIN, in proiecte rezidentiale sau comerciale uscate.

Carcasa are capacitatea de 12 module conform EN 50022 si dimensiuni exterioare de 280 x 225 x 100 mm. Gradul de protectie este IP40, iar rezistenta mecanica la impact este IK08. Echipamentul are tensiune nominala de 400 V, tensiune de izolatie de 750 V, curent nominal de 125 A si putere disipabila de 22 W. Carcasa este alba, iar usa este transparenta fumurie.

Montajul se realizeaza aplicat pe perete, cu patru puncte de fixare. Interiorul este pregatit pentru echiparea cu aparataj modular pe sina DIN si poate accepta cel mult un bloc terminal de 12 module. Pentru refacerea izolatiei dupa montaj pot fi utilizate accesorii dedicate de mascare a suruburilor sau console de fixare din rasina, in functie de configuratia instalatiei.

Produsul este realizat din material fara halogeni, conform EN 60754-2, si este incadrat in clasa II de izolatie conform IEC 61140. Functioneaza la temperaturi intre -25 si +60 grade C, are rezistenta la testul cu fir incandescent de 650 grade C si termopresiune cu bila la 70 grade C. Este recomandata instalarea de catre personal calificat, cu alegerea aparatajului si a conductoarelor in functie de parametrii circuitului si de normele aplicabile.

Intrebari frecvente

Cate module poate gazdui tabloul electric?

Tabloul are capacitatea de 12 module, conform standardului EN 50022.

Poate fi montat tabloul la exterior?

Are grad de protectie IP40 si este destinat utilizarii in spatii interioare uscate. Pentru exterior sau medii cu umezeala este necesar un tablou cu protectie IP adecvata conditiilor de montaj.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt 280 x 225 x 100 mm.

Ce tip de usa are tabloul?

Este prevazut cu usa transparenta fumurie, utila pentru vizualizarea aparatajului modular montat in interior.

Care este intervalul de temperatura de functionare?

Temperatura de functionare este cuprinsa intre -25 si +60 grade C.
