Descriere

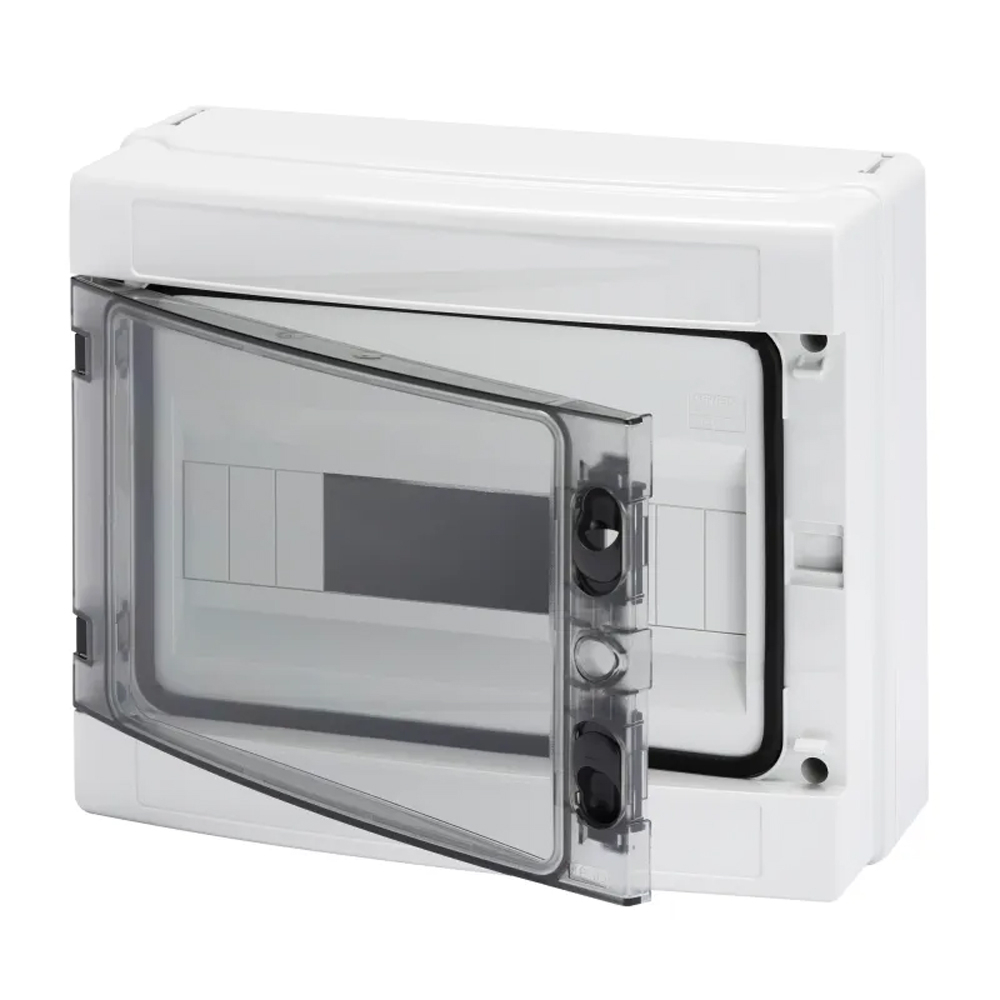

Tabloul electric aplicat este o carcasa modulara pentru organizarea echipamentelor de protectie si comanda pe sina DIN, avand capacitatea de 12 module conform EN 50022. Constructia cu pereti netezi si usa transparenta fumurie permite vizualizarea aparatajului din interior, fiind adecvata pentru realizarea tablourilor de distributie in instalatii rezidentiale, comerciale si tehnice unde este necesara protectia ridicata la patrunderea prafului si apei.

Carcasa are dimensiunile exterioare de 298 x 260 x 140 mm, culoare gri RAL 7035 si grad de protectie IP65. Este incadrata in clasa de izolatie II conform IEC 61140, are rezistenta mecanica la impact IK09, tensiune nominala de 400 V si curent nominal de 125 A. Tensiunea de izolatie este de 1000 V in curent alternativ si curent continuu, conform EN 62208, iar puterea disipabila declarata este de 26 W.

Montajul se realizeaza aparent, pe o suprafata stabila, iar echipamentele modulare se instaleaza in spatiul destinat celor 12 module. Carcasa este pregatita pentru montarea unui bloc terminal de maximum 1 x 12 module. Sunt furnizate capace pentru suruburi, masti pentru module si etichete pentru identificarea circuitelor, utile pentru o executie ordonata a tabloului. Pentru perforarea carcasei trebuie utilizate scule adecvate materialului si diametrului necesar al cablurilor.

Materialul carcasei este fara halogeni, conform EN 60754-2, iar produsul este testat la fir incandescent la 650 grade C si la termo-presiune cu bila de 70 grade C. Temperatura de functionare este cuprinsa intre -25 si +60 grade C. Pentru mentinerea izolatiei duble, golurile neutilizate trebuie protejate cu mastile de module si capacele pentru suruburi furnizate sau cu accesorii de montaj compatibile. Instalarea, cablarea si verificarea finala trebuie efectuate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Cate module poate gazdui tabloul?

Carcasa are capacitatea de 12 module conform standardului EN 50022.

Ce protectie la mediu are acest tablou electric?

Produsul are grad de protectie IP65, pentru protectie ridicata impotriva prafului si a jeturilor de apa.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt 298 x 260 x 140 mm.

Este potrivit pentru montaj aparent?

Da, este o carcasa destinata montajului aplicat pe perete sau pe o suprafata stabila.

Ce elemente sunt incluse pentru finalizarea tabloului?

Sunt furnizate capace pentru suruburi, masti pentru module si etichete pentru identificarea circuitelor.
