Descriere

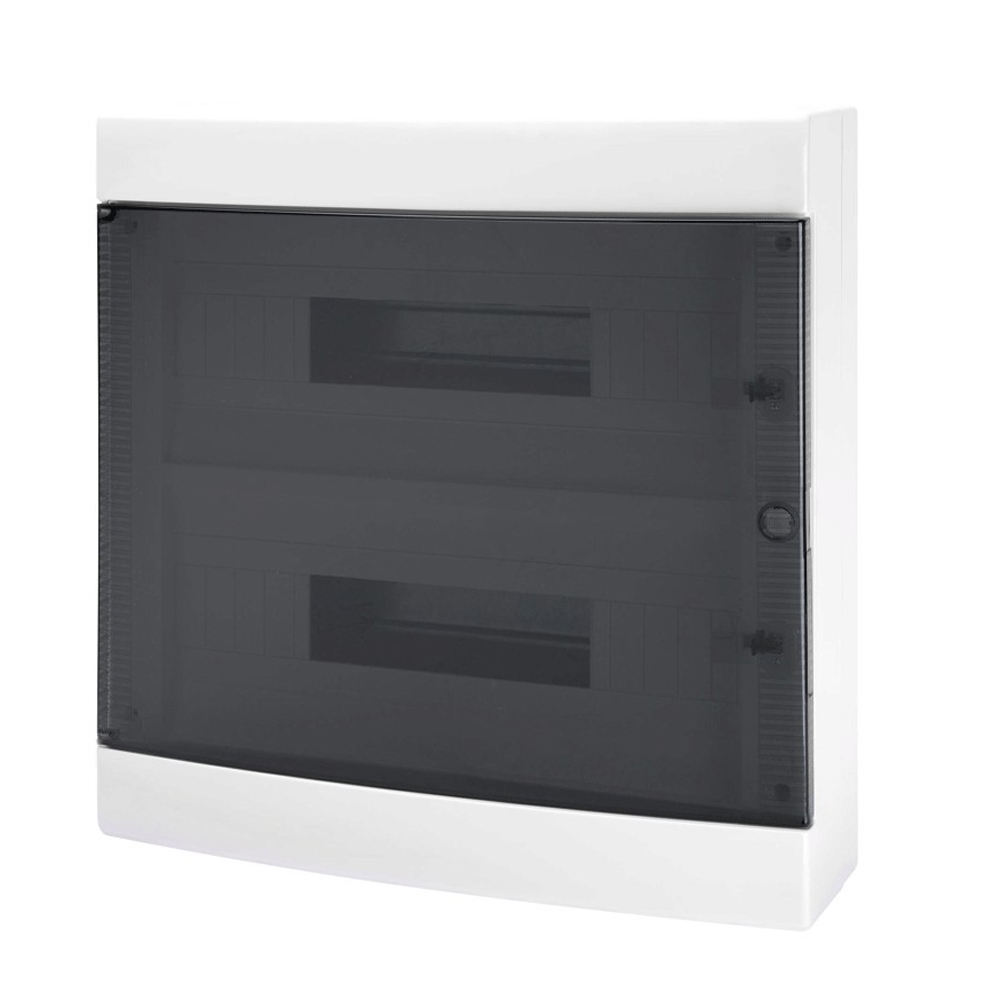

Tabloul electric aplicat este conceput pentru organizarea si protectia aparatajului modular din instalatii electrice de interior. Configuratia cu 36 de module, dispuse pe doua randuri a cate 18 module, ofera spatiu pentru disjunctoare, intreruptoare diferentiale, contactori, relee si alte echipamente montabile pe sina DIN. Usa transparenta fumurie permite verificarea vizuala rapida a aparatajului fara deschiderea tabloului.

Carcasa are dimensiunile exterioare de 400 x 400 x 130 mm si finisaj alb RAL 9016. Tabloul are grad de protectie IP40, rezistenta la impact IK08, tensiune nominala de 400 V, tensiune de izolatie de 750 V si curent nominal de pana la 125 A. Puterea disipabila declarata este de 45 W. Materialul este fara halogeni conform EN 60754 2, iar carcasa este testata la fir incandescent la 650 grade C si la termopresiune cu bila la 70 grade C.

Produsul este destinat montajului aparent pe perete si este prevazut pentru echiparea ordonata a instalatiei modulare. Constructia permite cablarea eficienta, iar tabloul poate fi echipat cu blocuri terminale monopolare sau bipolare compatibile, cu conexiune prin surub, pentru organizarea conductoarelor de nul si protectie. Pentru lucrari de cablare mai comode, constructia include un sasiu detasabil.

Utilizarea este recomandata in spatii interioare uscate, in intervalul de temperatura de functionare de la minus 25 la plus 60 grade C. Clasa de izolatie este II conform IEC 61140. Montajul, dimensionarea protectiilor, conectarea conductoarelor si verificarea instalatiei trebuie realizate de personal calificat, cu alimentarea electrica oprita si in conformitate cu standardele EN 60670 1 si IEC 60670 24.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 36 module standard, dispuse pe doua randuri a cate 18 module.

Este potrivit pentru montaj aparent?

Da. Este un tablou destinat montajului aplicat pe perete, pentru instalatii electrice de interior.

Ce grad de protectie are?

Carcasa are grad de protectie IP40 si rezistenta mecanica la impact IK08.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt 400 x 400 x 130 mm.

Poate fi utilizat pentru montarea aparatajului modular?

Da. Este proiectat pentru aparataj modular montat pe sina DIN si poate fi echipat cu blocuri terminale compatibile pentru o cablare mai ordonata.
