Descriere

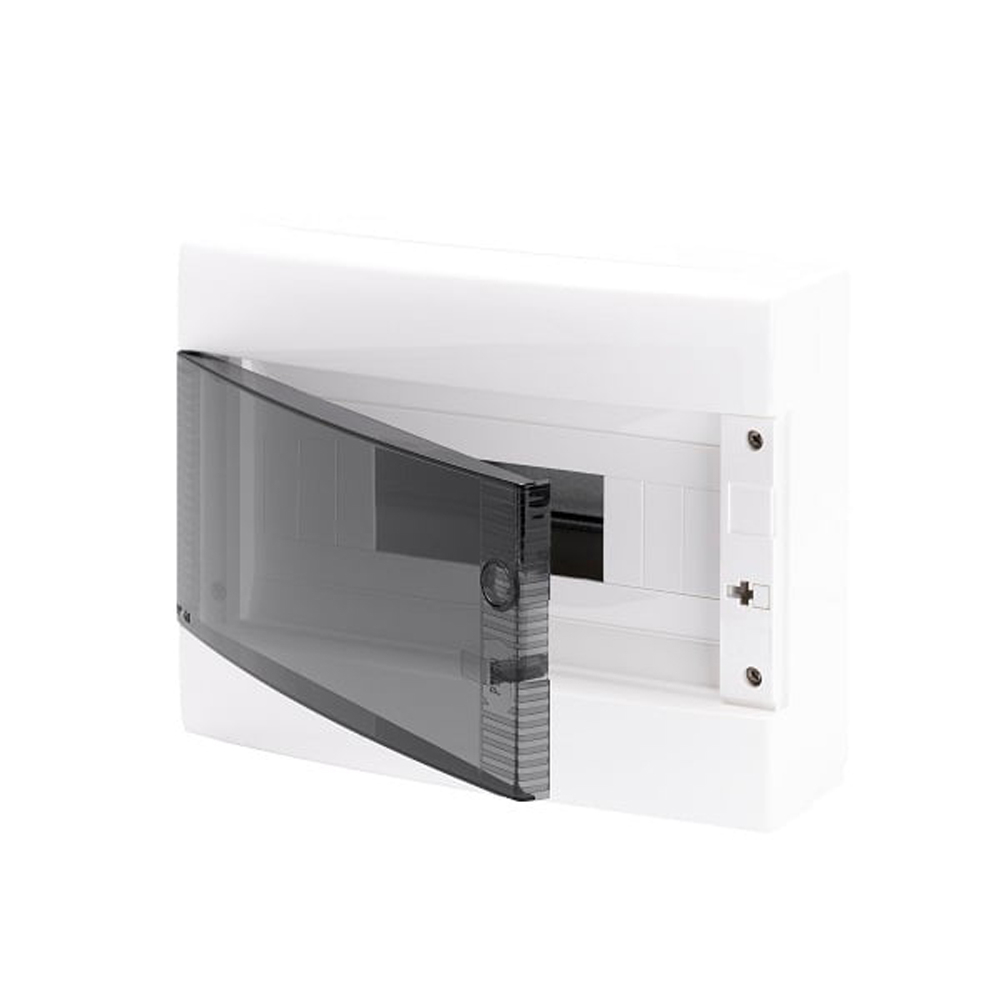

Tabloul electric aplicat este o carcasa pentru aparataj modular, destinata organizarii si protejarii circuitelor electrice in instalatii rezidentiale, comerciale sau de birou. Are capacitate de 8 module pe sina DIN conform EN 50022 si este prevazut cu usa transparenta fumurie, pentru verificarea vizuala a aparatajului din interior. Finisajul alb RAL 9016 permite integrarea discreta in spatii interioare.

Carcasa are dimensiunile exterioare de 200 x 180 x 100 mm, grad de protectie IP40 si rezistenta mecanica IK08. Functioneaza la tensiune nominala de 400 V, curent nominal de pana la 125 A si tensiune de izolatie de 750 V. Puterea disipabila declarata este de 15 W. Materialul este fara halogeni, in conformitate cu EN 60754-2, iar carcasa are clasa II de izolatie conform IEC 61140.

Montajul se realizeaza aplicat pe perete, cu respectarea pozitiei si a spatiului necesar pentru accesul cablurilor si manevrarea usii. Tabloul este pregatit pentru montarea unui bloc de borne de maximum 1 x 8 module si poate fi echipat cu borne bipolare sau unipolare cu conectare prin surub, in functie de configuratia instalatiei. Sunt incluse masti pentru module si etichete pentru identificarea circuitelor.

Pentru mentinerea dublei izolatii dupa fixare, se utilizeaza mastile pentru module impreuna cu capace pentru suruburi sau console de fixare compatibile. Produsul este destinat utilizarii la temperaturi intre -25 si +60 grade C, are incercare la fir incandescent de 650 grade C si rezistenta la termopresiune cu bila de 70 grade C. Instalarea, echiparea si conectarea trebuie realizate de personal calificat, cu alimentarea oprita si cu respectarea normelor aplicabile EN 60670-1 si IEC 60670-24.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 8 module de aparataj modular, conform standardului EN 50022.

Este potrivit pentru montaj aparent?

Da, carcasa este conceputa pentru montaj aplicat pe perete, in instalatii electrice interioare.

Ce grad de protectie are?

Carcasa are grad de protectie IP40 si rezistenta mecanica la impact IK08.

Poate fi montat un bloc de borne?

Da, tabloul permite instalarea unui bloc de borne de maximum 1 x 8 module, in configuratia compatibila.

Ce temperatura de utilizare este admisa?

Produsul este declarat pentru utilizare la temperaturi cuprinse intre -25 si +60 grade C.
