Descriere

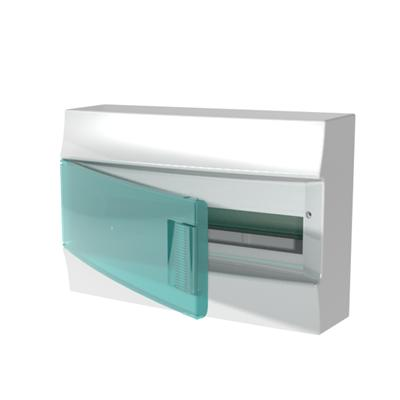

Tabloul electric aplicat este destinat organizarii si protejarii aparatajului modular din instalatiile electrice de joasa tensiune. Configuratia cu un rand si 18 module DIN il recomanda pentru tablouri de distributie rezidentiale, spatii administrative, zone comerciale sau circuite auxiliare, acolo unde este necesara o montare aparenta pe perete. Usa transparenta permite verificarea vizuala rapida a aparatajului instalat fara deschiderea tabloului.

Carcasa este realizata din termoplastic, are finisaj alb RAL 9016 si usa unica transparenta din plastic. Tabloul dispune de 18 locuri pentru aparataj modular DIN, este prevazut cu bare de borne si sina DIN asamblata. Gradul de protectie este IP41, iar testul la fir incandescent este specificat la 650 grade C. Dimensiunile nete sunt de 382 x 257 x 120 mm, iar greutatea neta este de aproximativ 1,241 kg.

Montajul se realizeaza aparent, pe perete, pe o suprafata stabila si plana. Aparatajul modular se fixeaza pe sina DIN, iar conductoarele se organizeaza in interiorul carcasei si se conecteaza la bornele corespunzatoare conform schemei instalatiei. Spatiul de 18 module permite configurarea tabloului cu sigurante automate, intreruptoare diferentiale, protectii la supratensiune sau alte echipamente modulare compatibile, in limitele proiectului electric.

Produsul este destinat utilizarii la interior sau in zone protejate, in care conditiile de mediu permit folosirea unui grad de protectie IP41. Temperatura ambianta de functionare este intre -10 si +60 grade C. Instalarea, dimensionarea protectiilor si conectarea conductoarelor trebuie executate de personal calificat, cu alimentarea electrica intrerupta si cu respectarea normativelor aplicabile.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 18 module de aparataj modular DIN, dispuse pe un singur rand.

Este destinat montajului incastrat sau aplicat?

Este un tablou pentru montaj aplicat, fixat aparent pe perete.

Are usa inclusa?

Da, tabloul este echipat cu o usa unica transparenta, care permite inspectarea vizuala a aparatajului din interior.

Ce grad de protectie are?

Carcasa are grad de protectie IP41 si este recomandata pentru instalatii realizate in spatii interioare sau protejate corespunzator.

Care sunt dimensiunile tabloului?

Dimensiunile nete sunt de 382 x 257 x 120 mm.
