Descriere

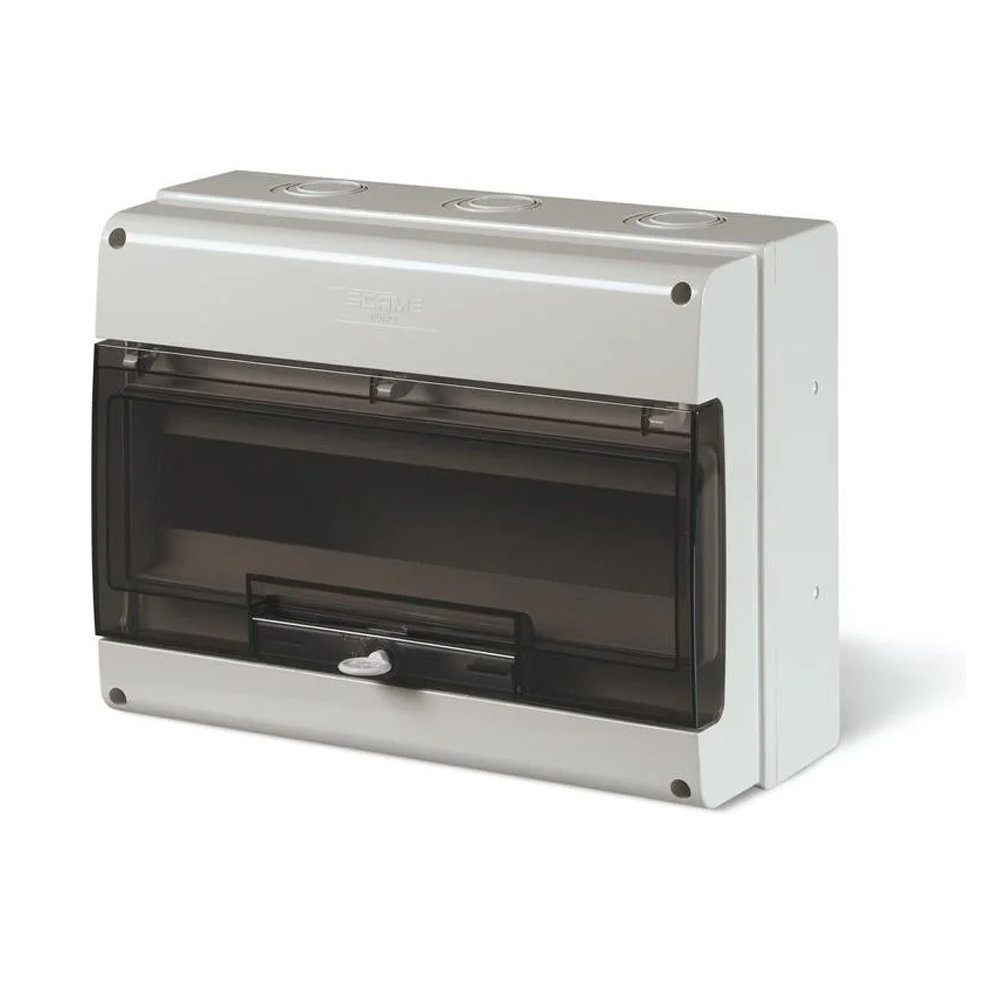

Tabloul electric aplicat este o carcasa de distributie pentru montaj pe perete, conceputa pentru instalarea aparatelor modulare pe sina DIN. Ofera capacitate pentru 16 module si este adecvat pentru realizarea tablourilor de protectie si distributie din spatii rezidentiale, comerciale, tehnice sau industriale, inclusiv in zone expuse la praf, umezeala ori intemperii.

Carcasa este realizata din termoplastic, are dimensiunile exterioare de 328x250x140 mm si este prevazuta cu usa din plastic transparent fumuriu. Gradul de protectie IP66 indica protectie completa impotriva patrunderii prafului si rezistenta la jeturi puternice de apa. Produsul are protectie mecanica IK07, clasa de protectie II, constructie fara halogeni si material cu rezistenta la radiatii UV. Tensiunea nominala este de 230/400 V la 50 Hz, iar puterea disipabila declarata este de 28 W.

Montajul se realizeaza aparent, pe o suprafata plana si rigida, prin fixarea carcasei in punctele de prindere prevazute de producator. Interiorul permite instalarea aparatajului modular pe sina DIN, iar tabloul este livrat cu borne PE/N. Bornele sunt dimensionate pentru curent de pana la 63 A si conductoare cu sectiunea maxima de 16 mm2, conform configuratiei declarate.

Pentru mentinerea protectiei IP66, introducerile de cablu, garniturile si punctele de inchidere trebuie montate corect, fara deteriorari. Echiparea, conectarea conductoarelor si verificarea instalatiei trebuie efectuate numai cu alimentarea intrerupta si de personal calificat. Tabloul se utilizeaza in limitele de tensiune, disipatie termica si echipare modulara admise, iar carcasa nu trebuie folosita daca prezinta fisuri, deformari sau elemente de etansare deteriorate.

Intrebari frecvente

Cate module DIN pot fi instalate in acest tablou?

Tabloul este proiectat pentru instalarea a 16 module DIN.

Poate fi utilizat in exterior?

Da, protectia IP66 il recomanda pentru zone cu praf, umezeala si expunere la jeturi puternice de apa, cu conditia realizarii corecte a etansarii la intrarile de cablu.

Care sunt dimensiunile tabloului?

Dimensiunile exterioare sunt 328x250x140 mm.

Ce tip de usa are tabloul?

Este echipat cu usa din plastic transparent fumuriu, care permite verificarea vizuala a aparatajului montat in interior.

Include borne pentru nul si protectie?

Da, tabloul este livrat cu borne PE/N, declarate pentru curent de pana la 63 A si conductoare cu sectiunea maxima de 16 mm2.
