Descriere

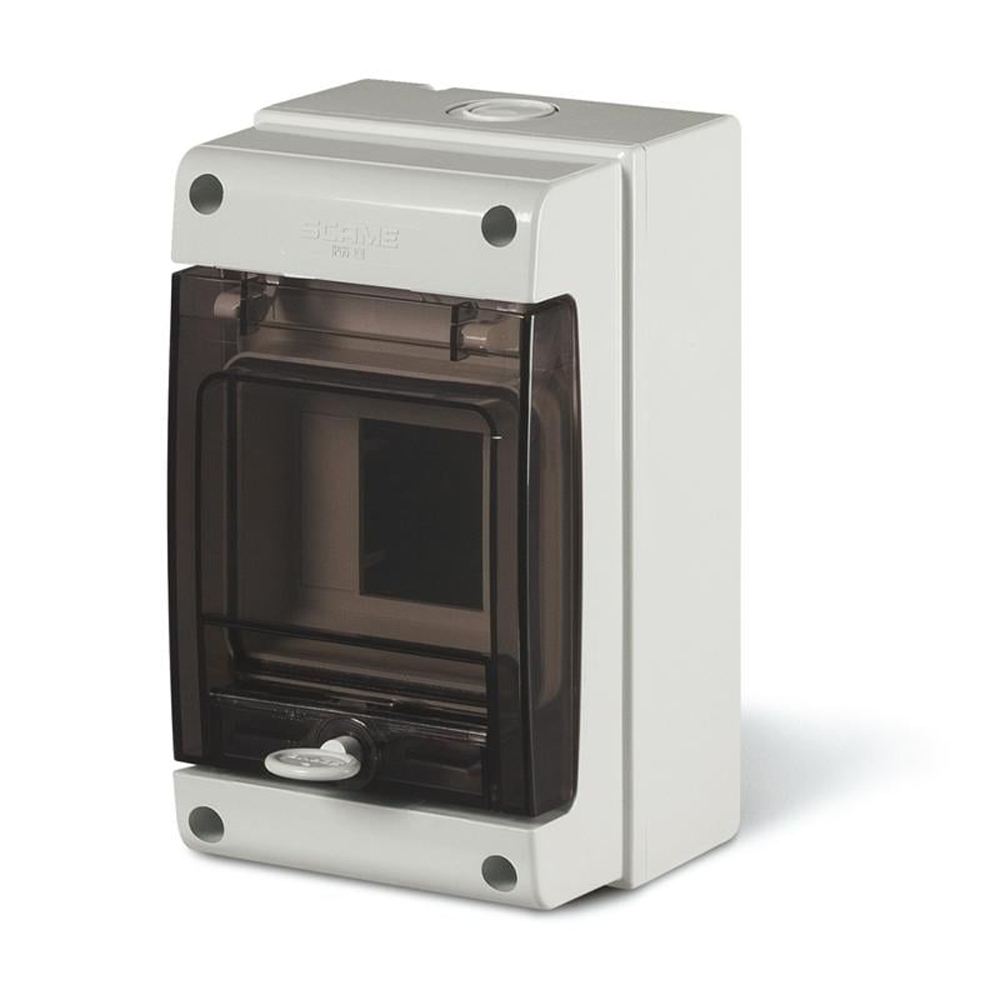

Tabloul electric pentru montaj aplicat este destinat organizarii si protejarii aparatajului modular din instalatii de distributie. Face parte din gama de carcase pentru aplicatii unde este necesara protectia ridicata impotriva prafului si a apei, fiind o alegere potrivita pentru spatii tehnice, zone industriale, ateliere, anexe, instalatii exterioare protejate si puncte locale de distributie.

Carcasa este realizata din termoplastic gri si are capacitatea de 4 module. Dimensiunile exterioare sunt de 112 x 190 x 106 mm. Gradul de protectie IP66 indica protectie completa impotriva patrunderii prafului si rezistenta la jeturi puternice de apa, iar gradul de rezistenta mecanica IK07 contribuie la protectia carcasei fata de socuri. Puterea disipabila declarata este de 10 W, calculata conform IEC EN 62208 si IEC EN 60670-24. Produsul este conform cu EN 60670-1, EN 60670-24 si cerintele Directivei pentru joasa tensiune 2014/35/UE.

Montajul se realizeaza aparent, pe perete sau pe o suprafata plana si rigida. Spatiul interior este proiectat pentru instalarea aparatelor modulare pe sina DIN, in limita celor 4 module disponibile. Usa transparenta permite verificarea vizuala rapida a aparatajului instalat fara a deschide tabloul. Varianta este livrata fara borne, astfel incat configurarea conexiunilor de nul si protectie se realizeaza in functie de cerintele instalatiei.

Pentru pastrarea nivelului de protectie IP66, intrarile de cablu trebuie executate cu presetupe, garnituri si accesorii compatibile cu mediul de montaj. Fixarea, cablarea si echiparea cu aparate de protectie trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune. Tabloul trebuie utilizat numai in limitele de spatiu, disipatie termica si conditii de exploatare stabilite pentru echipamentele montate in interior.

Intrebari frecvente

Cate module poate gazdui tabloul electric?

Carcasa are capacitatea de 4 module pentru aparataj modular montat pe sina DIN.

Este potrivit pentru zone cu umezeala sau praf?

Da. Gradul de protectie IP66 asigura protectie completa impotriva prafului si rezistenta la jeturi puternice de apa, atunci cand montajul si etansarea intrarilor de cablu sunt realizate corect.

Din ce material este realizata carcasa?

Carcasa este realizata din termoplastic gri si are un grad de rezistenta mecanica la impact IK07.

Sunt incluse bornele de nul si protectie?

Varianta este furnizata fara borne, iar configurarea bornelor se face separat, conform cerintelor instalatiei.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt de 112 x 190 x 106 mm.
