Descriere

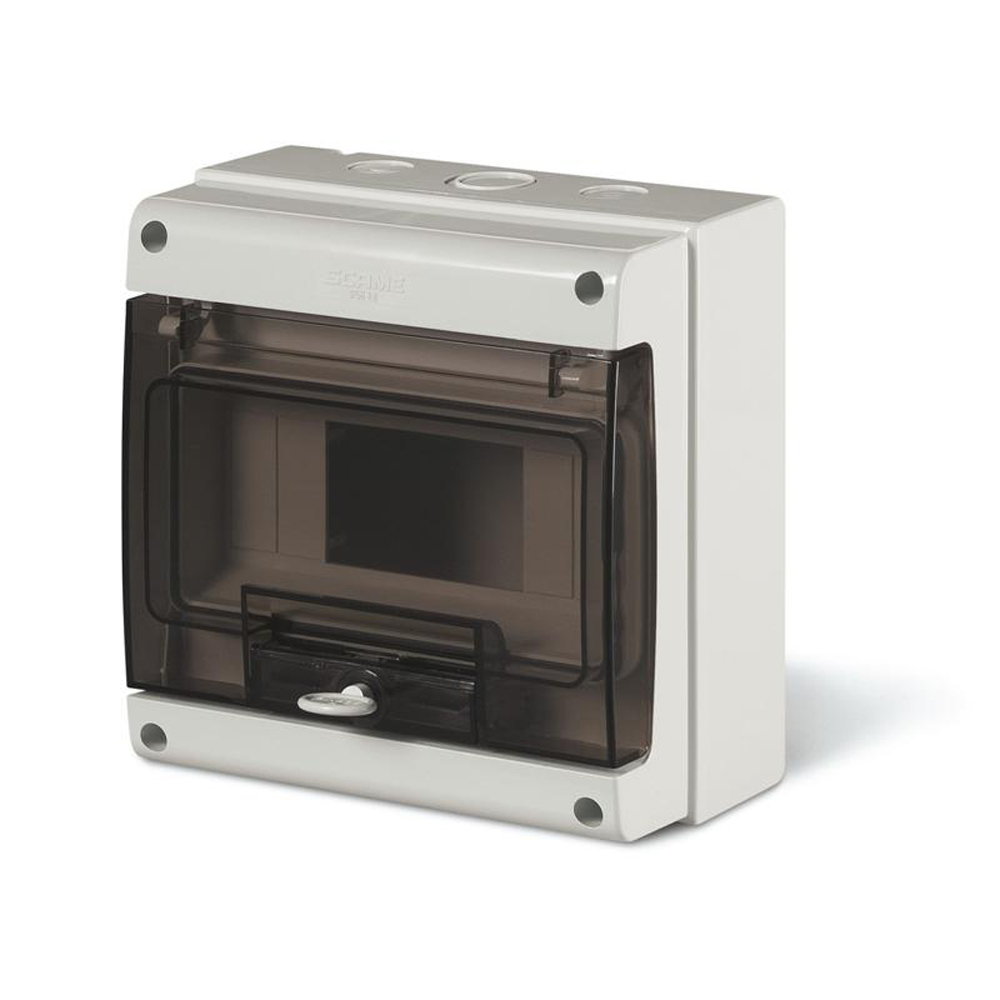

Tabloul electric aplicat este o carcasa modulara pentru organizarea si protejarea aparatajului de distributie montat pe sina DIN. Constructia este destinata montajului pe perete si permite instalarea a pana la 8 module, fiind o solutie compacta pentru circuite de protectie, comanda sau distributie in instalatii rezidentiale, comerciale si industriale.

Carcasa este fabricata din termoplastic de culoare gri si are grad de protectie IP66, adecvat pentru protectia impotriva patrunderii prafului si a jeturilor puternice de apa. Rezistenta la impact este IK07. Tabloul are modularitate M190, capacitate de 8 module si dimensiuni exterioare de 184 x 190 x 106 mm. Puterea disipabila declarata este de 14 W, calculata conform standardelor IEC EN 62208 si IEC EN 60670-24.

Montajul se realizeaza aparent, pe o suprafata plana, stabila si rezistenta, prin fixarea carcasei in punctele de prindere prevazute. Aparatajul modular se monteaza in interior pe sina DIN, iar cablurile se introduc si se etanseaza corespunzator pentru a mentine nivelul de protectie al ansamblului. Dimensiunea compacta il recomanda pentru tablouri locale cu un numar redus de circuite.

Pentru pastrarea protectiei IP66, capacul si zonele de trecere ale cablurilor trebuie montate corect, fara deteriorari ale carcasei sau ale elementelor de etansare. Alegerea aparatajului, dimensionarea circuitelor si conectarea conductoarelor trebuie realizate conform proiectului electric si de personal calificat, cu alimentarea intrerupta pe durata lucrarilor.

Intrebari frecvente

Cate module DIN poate gazdui tabloul?

Carcasa este prevazuta pentru montarea a 8 module DIN.

Ce protectie ofera carcasa?

Tabloul are grad de protectie IP66 impotriva prafului si a jeturilor puternice de apa si rezistenta mecanica la impact IK07.

Din ce material este realizat tabloul?

Carcasa este realizata din termoplastic de culoare gri.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt de 184 x 190 x 106 mm.

Cum se monteaza tabloul electric?

Este proiectat pentru montaj aplicat pe perete, pe o suprafata plana si stabila. Instalarea si conectarea aparatajului trebuie realizate de personal calificat.
