Descriere

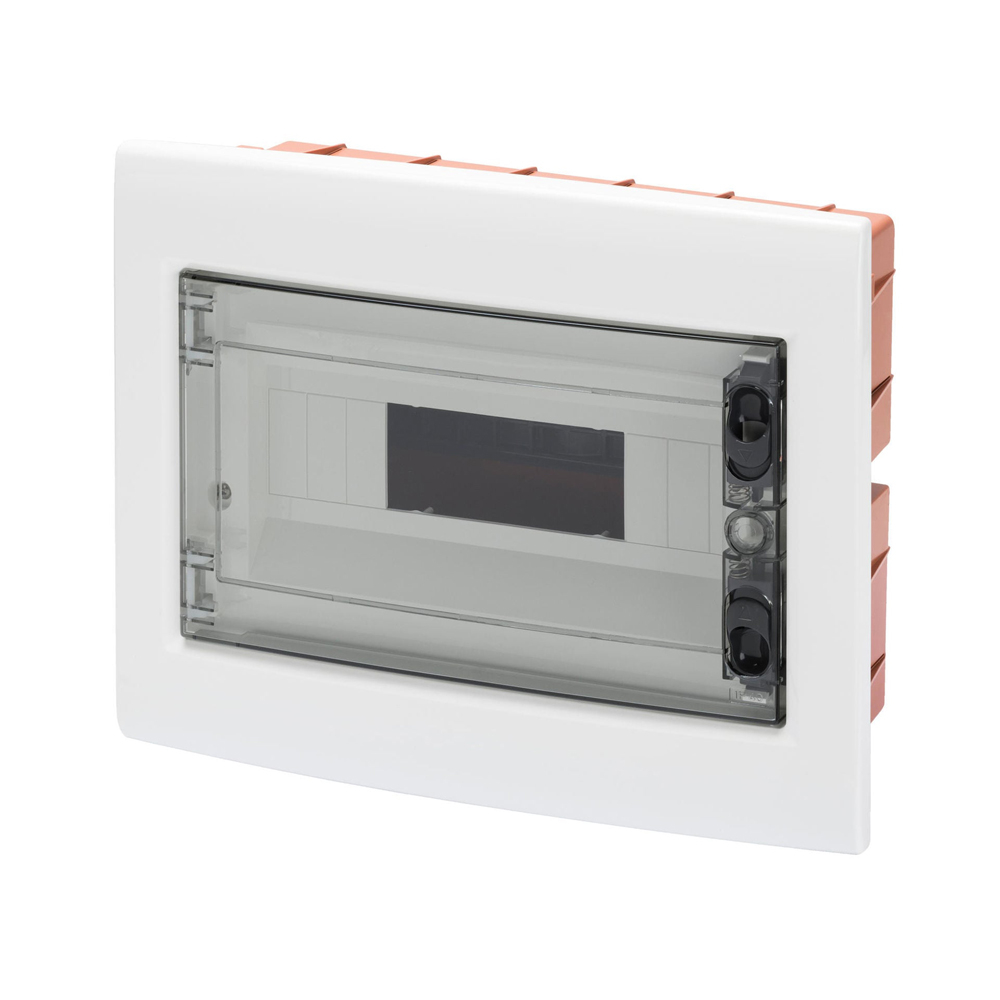

Acest tablou electric incastrat este destinat organizarii aparatajului modular in instalatii electrice rezidentiale, comerciale sau tehnice de interior. Capacitatea de 12 module permite realizarea unui tablou compact pentru protectia, comanda si distributia circuitelor, iar usa transparenta fumurie faciliteaza verificarea vizuala a aparatajului fara deschiderea tabloului. Finisajul alb RAL 9016 se integreaza discret in spatiile interioare.

Tabloul este prevazut pentru 12 module conform EN 50022 si are dimensiunile exterioare de 330 x 270 x 85 mm. Parametrii nominali includ tensiune nominala de 400 V, curent nominal de 125 A, tensiune de izolatie de 750 V si putere disipabila de 36 W. Carcasa are grad de protectie IP40, rezistenta mecanica IK08, clasa de izolatie II conform IEC 61140 si este realizata din material fara halogeni, conform EN 60754-2.

Montajul este destinat peretilor din zidarie. In interior se pot instala aparate modulare compatibile cu formatul EN 50022, iar configurarea poate include cel mult un bloc terminal de 12 module. Pentru organizarea clara a circuitelor sunt incluse masti pentru module si etichete pentru identificarea circuitelor. Tablourile incastrate de 12 module din aceasta gama pot fi alaturate prin utilizarea unui accesoriu de cuplare compatibil.

Pentru siguranta instalatiei, montajul, cablarea si alegerea aparatajului de protectie trebuie realizate de personal calificat, cu alimentarea electrica oprita. Produsul este proiectat pentru intervalul de temperatura de functionare de la -15 la +60 grade C, are test de fir incandescent la 650 grade C si rezistenta la termopresiune cu bila la 70 grade C. Gradul IP40 il recomanda pentru aplicatii interioare protejate, fara expunere directa la apa sau la conditii de mediu necorespunzatoare.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul este proiectat pentru instalarea a 12 module de aparataj modular conform EN 50022.

Unde se monteaza acest tablou electric?

Este destinat montajului incastrat in perete din zidarie.

Ce grad de protectie si rezistenta mecanica are?

Are grad de protectie IP40 si rezistenta mecanica la impact IK08.

Este potrivit pentru utilizare in exterior?

Este recomandat pentru instalatii interioare protejate. Gradul IP40 nu indica protectie impotriva apei, astfel ca nu trebuie montat in zone expuse direct la ploaie sau jeturi de apa.

Ce accesorii sunt incluse pentru organizarea circuitelor?

Sunt incluse masti pentru module si etichete pentru identificarea circuitelor.
