Descriere

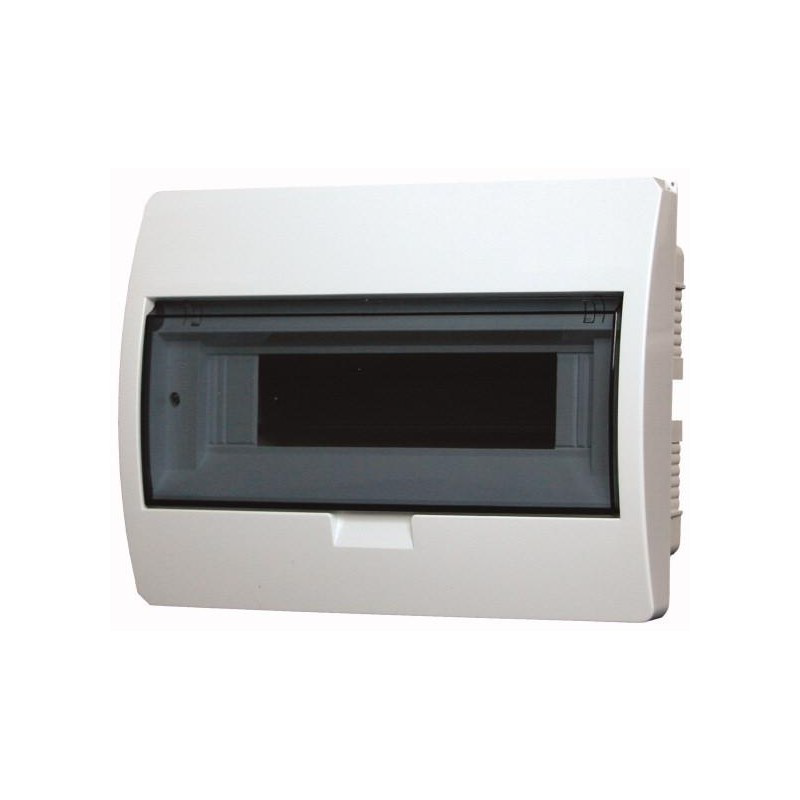

Tabloul electric incastrat este destinat realizarii distributiilor electrice de interior in locuinte, birouri si alte instalatii fixe. Configuratia cu un rand de 12 module permite organizarea aparatajului modular pe sina DIN, precum intreruptoare automate, intreruptoare diferentiale si alte dispozitive compatibile. Carcasa alba din plastic ABS are usa transparenta, pentru verificarea vizuala rapida a aparatajului montat fara deschiderea tabloului.

Constructia are 1 rand cu 12 spatii modulare si sina de sustinere pentru aparataj. Dimensiunile exterioare sunt de 303 x 212 x 105 mm, iar adancimea interna este de 98 mm. Adancimea de montaj pentru aparataj este de 70 mm. Tabloul este echipat cu borne cu surub pentru conductoarele de nul si protectie, cate 12 conexiuni de pana la 10 mm2 pentru N si, respectiv, PE. Tensiunea nominala este de 400 V AC, la frecventa de 50 Hz.

Montajul se realizeaza incastrat, in perete, iar intrarile pentru cabluri sunt prevazute prin zone preformate in partea superioara si inferioara a carcasei. Sina DIN permite fixarea ordonata a aparatajului modular, iar bornele N si PE simplifica distribuirea conductorilor in tablou. Se recomanda dimensionarea spatiului de incastrare astfel incat carcasa sa fie montata drept, iar accesul la usa si la aparataj sa ramana facil dupa finisarea peretelui.

Produsul este destinat utilizarii la interior, in intervalul de temperatura ambientala de la -20 grade C la 70 grade C. Gradul de protectie IP40 si rezistenta la impact IK05 il recomanda pentru medii uscate, protejate de apa si intemperii. Carcasa este in clasa de protectie II, cu izolatie totala, respecta standardul EN 62208 si este conforma RoHS. Conectarea, verificarea circuitelor si punerea in functiune trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Cate module poate gazdui tabloul electric?

Tabloul are un singur rand cu 12 spatii pentru aparataj modular montat pe sina DIN.

Este destinat montajului aparent sau incastrat?

Este destinat montajului incastrat in perete.

Ce protectie are carcasa?

Carcasa are grad de protectie IP40, clasa de protectie II si rezistenta la impact IK05. Este destinata utilizarii la interior, in medii protejate de apa si intemperii.

Include borne pentru conductoarele de nul si protectie?

Da. Este prevazut cu borne cu surub pentru N si PE, fiecare cu 12 conexiuni de pana la 10 mm2.

Care sunt dimensiunile tabloului?

Dimensiunile exterioare sunt de 303 x 212 x 105 mm.
