Descriere

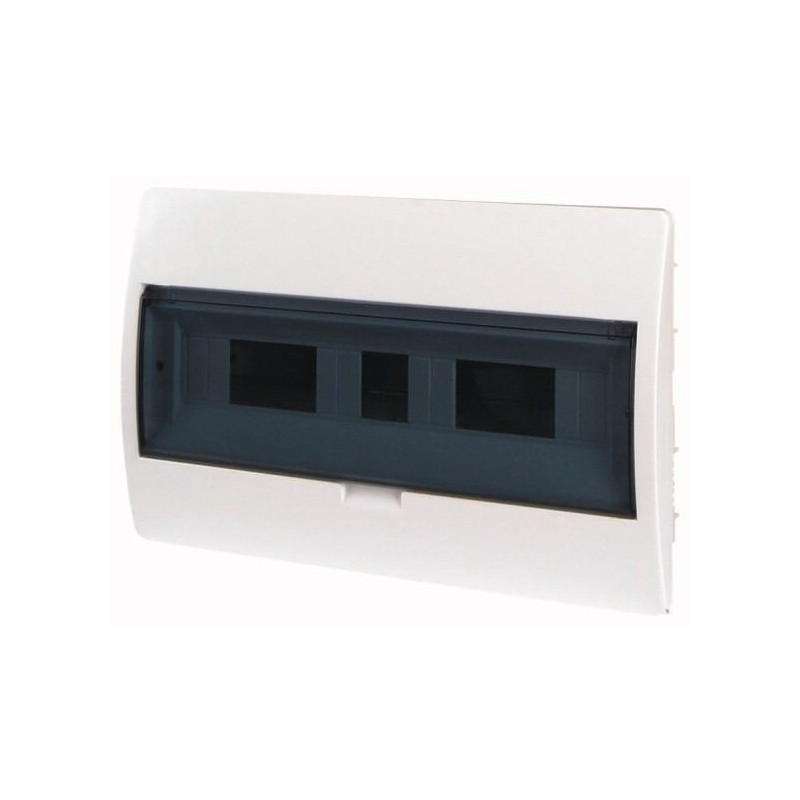

Tabloul electric incastrat este conceput pentru realizarea distributiilor electrice modulare in locuinte, birouri si alte spatii interioare. Configuratia cu un singur rand si 18 module permite organizarea aparatajului modular pe sina DIN, precum intreruptoare automate, intreruptoare diferentiale si alte dispozitive de protectie compatibile. Usa transparenta faciliteaza verificarea vizuala a echipamentelor instalate fara deschiderea tabloului.

Carcasa este fabricata din ABS, are culoare alba RAL 9003 si ofera grad de protectie IP40, cu rezistenta la impact IK05. Tabloul este realizat pentru tensiune nominala de utilizare de 400 V AC si frecventa de 50 Hz, avand clasa II de protectie, cu izolatie completa. Dispune de 1 rand cu 18 module, sina de montaj pentru aparataj modular si borne cu surub pentru nul si protectie: 18 conexiuni N de pana la 10 mm2 si 18 conexiuni PE de pana la 10 mm2. Dimensiunile exterioare sunt de aproximativ 260 x 410 x 106 mm, iar adancimea necesara pentru incastrare este de 70 mm.

Montajul se realizeaza incastrat, in perete, iar aparatajul se fixeaza pe sina DIN integrata. Carcasa are zone de intrare pentru cabluri in partea superioara si inferioara, pentru adaptarea traseelor de conductori la configuratia instalatiei. Bornele N si PE cu protectie la atingere accidentala ajuta la realizarea unei conectari ordonate a circuitelor, iar banda de etichetare permite identificarea clara a modulelor montate.

Produsul este destinat exclusiv utilizarii la interior, in intervalul de temperatura ambianta de la -20 la 70 grade C. Gradul IP40 nu este adecvat pentru zone expuse direct la apa, praf fin sau intemperii. Instalarea, cablarea si verificarea tabloului trebuie realizate de personal calificat, cu alimentarea electrica oprita si cu respectarea normelor aplicabile pentru tablouri de distributie si instalatii electrice de joasa tensiune.

Intrebari frecvente

Cate module poate gazdui tabloul electric?

Tabloul are un singur rand si poate gazdui 18 module de aparataj modular montat pe sina DIN.

Este potrivit pentru montaj aparent?

Nu. Acest model este proiectat pentru montaj incastrat in perete.

Ce grad de protectie are?

Are grad de protectie IP40 si este destinat utilizarii la interior, in zone ferite de apa si intemperii.

Sunt incluse borne pentru nul si impamantare?

Da. Tabloul include borne cu surub pentru N si PE, fiecare cu cate 18 conexiuni de pana la 10 mm2.

Ce tip de aparataj se poate monta?

Este destinat aparatajului modular compatibil cu sina DIN, inclusiv intreruptoare automate, protectii diferentiale si alte echipamente modulare de distributie.
