Descriere

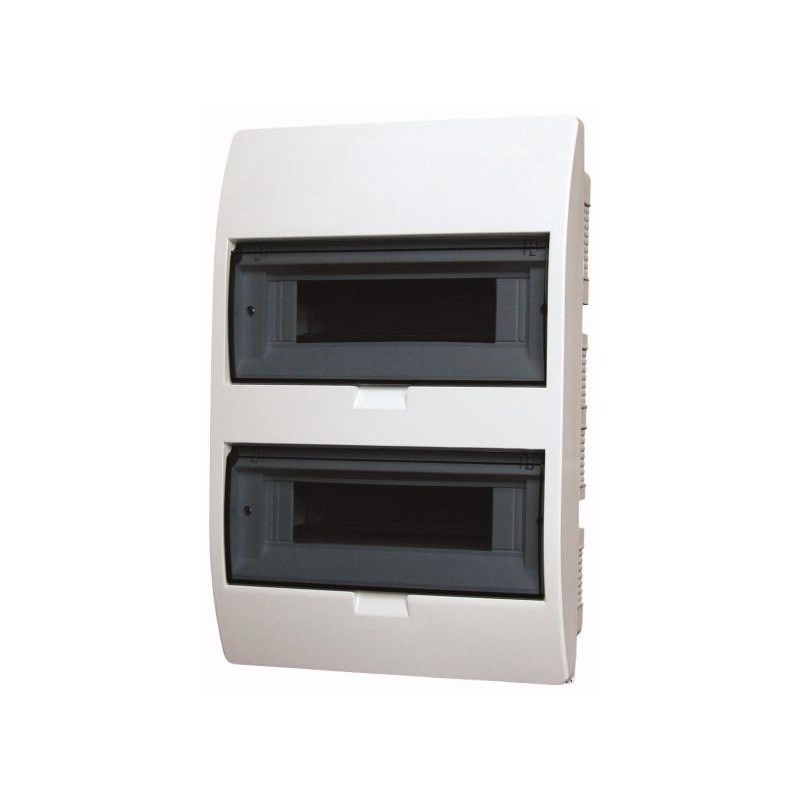

Acest tablou electric pentru montaj incastrat este destinat organizarii si protejarii aparatajului modular din instalatiile electrice de interior. Configuratia cu 24 de module, repartizate pe 2 randuri a cate 12 module, permite realizarea unor tablouri de distributie pentru locuinte, birouri, spatii comerciale sau alte aplicatii interioare unde este necesara gruparea circuitelor pe sina DIN.

Carcasa este realizata din material plastic, are finisaj alb, in nuanta RAL 9003, si este prevazuta cu usa transparenta. Gradul de protectie IP40 contribuie la protectia impotriva accesului la parti periculoase si a corpurilor solide cu diametrul mai mare de 1 mm, fiind adecvat utilizarii in spatii uscate, protejate. Produsul respecta cerintele RoHS si este realizat conform standardului EN 62208.

Montajul se realizeaza incastrat, in perete, iar constructia include sine DIN pentru fixarea aparatajului modular compatibil. Adancimea de incastrare este de 70 mm, iar adancimea interioara este de 95 mm. Cele doua randuri ajuta la separarea logica a protectiilor si la obtinerea unei organizari mai clare a conductoarelor in interiorul tabloului.

Pentru exploatare sigura, tabloul trebuie instalat numai de personal calificat, cu alimentarea intrerupta si in conformitate cu proiectul instalatiei, normele locale si instructiunile aparatajului montat. Se recomanda utilizarea exclusiv in interior, evitarea umezelii, condensului, prafului excesiv si a solicitarilor mecanice care pot depasi nivelul de protectie IP40. Verificati compatibilitatea modulelor, a sistemului de cablare si a accesoriilor necesare inainte de montaj.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitatea de 24 module, organizate pe 2 randuri a cate 12 module.

Ce tip de montaj are acest tablou electric?

Este conceput pentru montaj incastrat in perete.

Are usa transparenta?

Da, tabloul este prevazut cu usa transparenta pentru vizualizarea aparatajului din interior.

Ce grad de protectie are?

Produsul are grad de protectie IP40 si este destinat utilizarii in spatii interioare uscate si protejate.

Include sine pentru aparataj modular?

Da, constructia include sine DIN pentru montarea aparatajului modular compatibil.
